HAGER

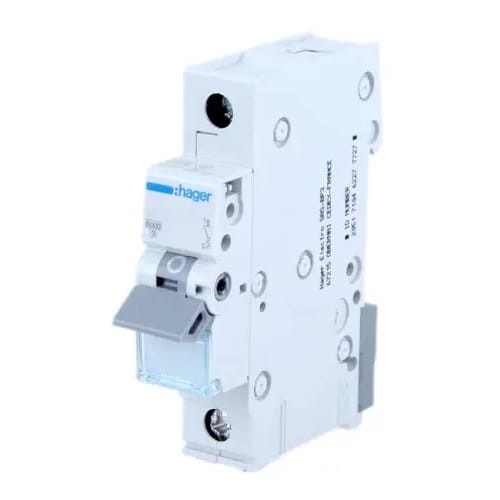

Wyłącznik nadprądowy Hager 1P B10A 6kA 230/400V AC

Przejdź do sekcji Opinie

Wyłącznik nadprądowy 1P | Prąd znamionowy 10A | Charakterystyka B | Zdolność zwarciowa 6kA. Jednobiegunowy automat instalacyjny do zabezpieczenia obwodów elektrycznych. Napięcie znamionowe 230/400V AC 50/60Hz, opóźnione wyzwalanie elektromagnetyczne. Montaż na szynie DIN 35mm, zaciski śrubowe 1-25mm². Zgodność z normą EN 60898-1, stopień ochrony IP20.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 14,94 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakterystyka wyzwalania B
  • Typ wyłącznika nadprądowy
  • Prąd znamionowy [A] 10A
  • Liczba biegunów 1P
  • Zdolność zwarciowa [kA] 6 kA
  • Marka HAGER

Opis

Hager Wyłącznik Nadprądowy B 10A 1P 6kA

Wyłącznik nadprądowy MCB B 10A 1P 6kA MBN110E marki Hager, znany również jako wyłącznik instalacyjny, pełni kluczową rolę w instalacjach elektrycznych, gwarantując bezpieczeństwo poprzez przerwanie ciągłości obwodu, gdy prąd przekroczy dopuszczalną wartość.

Model MBN110E zabezpiecza przed skutkami nadmiernych przetężeń (przeciążeń i zwarć) do 6kA. Charakteryzuje się opóźnionym działaniem, zapewniając skuteczną ochronę urządzeń nieczułych na przeciążenia termiczne i o niskich prądach rozruchowych.

Budowa wyłącznika MBN110E:

  • 1 - dźwignia napędowa
  • 2 - zamek
  • 3 - styk stały i styk ruchomy
  • 4 - zaciski przyłączeniowe
  • 5 - wyzwalacz termobimetalowy (przeciążeniowy)
  • 6 - wkręt regulacyjny
  • 7 - wyzwalacz elektromagnetyczny (zwarciowy)
  • 8 - komora gaszeniowa (do gaszenia łuku elektrycznego)
Zdjęcie
Zdjęcie

Konstrukcja

ParametrWartość
Liczba biegunów chronionych1
Liczba biegunów1 P
Typ wyłącznika nadprądowegoB

Charakterystyka elektryczna

ParametrWartość
Znamionowa zwarciowa zdolność łączeniowa Icn6 kA
Napięcie znamionowe łączeniowe Ue230/400 V
Częstotliwość znamionowa50/60 Hz
Typ napięcia zasilającegoAC

Napięcie

ParametrWartość
Znamionowe napięcie izolacji Ui500 V
Znamionowe napięcie udarowe wytrzymywane Uimp4000 V

Prąd

ParametrWartość
Prąd znamionowy10 A
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics6 kA

Moc

ParametrWartość
Maksymalna strata mocy na biegun zgodnie ze standardem3 W
Całkowite straty mocy dla prądu znamionowego2,75 W
Straty mocy na biegun dla prądu znamionowego2,75 W

Wytrzymałość

ParametrWartość
Wytrzymałość elektryczna (liczba cykli)4000
Wytrzymałość mechaniczna (liczba cykli)20000

Wymiary

ParametrWartość
Głębokość produktu70 mm
Wysokość produktu83 mm
Szerokość produktu17,5 mm

Instalacja / Montaż

ParametrWartość
Moment dokręcający2,8 Nm

Podłączenie

ParametrWartość
Rodzaj połączeniaze śrubą
Pojemność zacisku wejściowego / wyjściowego dla przewodu sztywnego (drut)1/25 mm²
Pojemność zacisku wejściowego / wyjściowego dla przewodu elastycznego (linka)1/16 mm²

Bezpieczeństwo

ParametrWartość
NormaEN 60898-1
Stopień ochronyIP20

Pliki do pobrania

File icon Karta produktu Wyłącznik nadprądowy MCB MBN110E HAGER.pdf 236.87 kB

Karta produktu Wyłącznik nadprądowy MCB MBN110E HAGER

File icon Rodzina produktów Wyłącznik nadprądowy MCB MBN110E HAGER.pdf 1.08 MB

Rodzina produktów Wyłącznik nadprądowy MCB MBN110E HAGER
