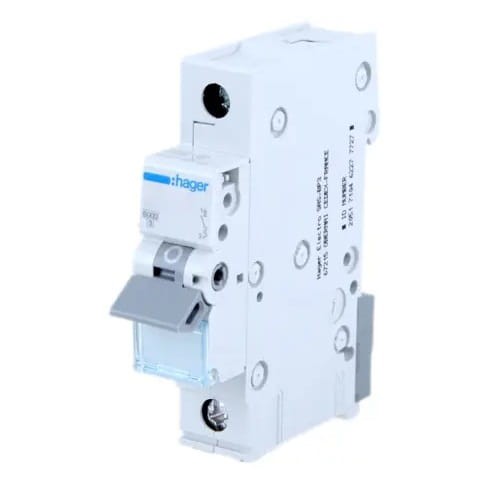

Wyłącznik nadprądowy Hager B 20A 1P 6kA

Przejdź do sekcji Opinie

Wyłącznik nadprądowy 1P 20A | Charakterystyka B | 6kA. Jednobiegunowy wyłącznik instalacyjny Hager do zabezpieczenia obwodów elektrycznych. Napięcie znamionowe 230/400V AC, zaciski śrubowe 1-25mm². Wymiary 70x83x17,5mm, zgodność z normą EN 60898-1.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 21,83 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakterystyka wyzwalania B
  • Typ wyłącznika nadprądowy
  • Prąd znamionowy [A] 20A
  • Liczba biegunów 1P
  • Zdolność zwarciowa [kA] 6 kA
  • Marka HAGER

Opis

Hager Wyłącznik Nadprądowy B 20A 1P 6kA

Wyłącznik nadprądowy MCB B 20A 1P 6kA MBN120E marki Hager, znany również jako wyłącznik instalacyjny, pełni kluczową rolę w instalacjach elektrycznych, gwarantując bezpieczeństwo poprzez przerwanie ciągłości obwodu, gdy prąd przekroczy dopuszczalną wartość.

Model MBN120E zabezpiecza przed skutkami przeciążeń i zwarć do 6kA. Charakteryzuje się opóźnionym działaniem, zapewniając skuteczną ochronę urządzeń nieczułych na przeciążenia termiczne i o niskich prądach rozruchowych.

Budowa wyłącznika MBN120E:

  • 1 - dźwignia napędowa
  • 2 - zamek
  • 3 - styk stały i styk ruchomy
  • 4 - zaciski przyłączeniowe
  • 5 - wyzwalacz termobimetalowy (przeciążeniowy)
  • 6 - wkręt regulacyjny
  • 7 - wyzwalacz elektromagnetyczny (zwarciowy)
  • 8 - komora gaszeniowa (do gaszenia łuku elektrycznego)
Zdjęcie
Zdjęcie

SPECYFIKACJA

ParametrWartość
ProducentHAGER
Typ wyłącznika nadprądowegoB
Prąd znamionowy [A]20A
Zdolność łączeniowa [kA]6kA
Liczba biegunów chronionych1
Liczba biegunów1P
Znamionowa zwarciowa zdolność łączeniowa Icn6 kA
Napięcie znamionowe łączeniowe Ue230 / 400 V
Częstotliwość znamionowa50 / 60 Hz
Typ napięcia zasilającegoAC
Znamionowe napięcie izolacji Ui500 V
Znamionowe napięcie udarowe wytrzymywane Uimp4000 V
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics6 kA
Maksymalna strata mocy na biegun zgodnie ze standardem3 W
Całkowite straty mocy dla prądu znamionowego4,5 W
Straty mocy na biegun dla prądu znamionowego2,79 W
Wytrzymałość elektryczna (liczba cykli)4000 x
Wytrzymałość mechaniczna (liczba cykli)20000 x
Moment dokręcający2,8 Nm
Rodzaj połączeniaze śrubą
Pojemność zacisku wejściowego / wyjściowego dla przewodu sztywnego (drut)1/25 mm²
Pojemność zacisku wejściowego / wyjściowego dla przewodu elastycznego (linka)1/16 mm²
NormaEN 60898-1
Stopień ochronyIP20
Wymiary70 x 83 x 17,5 mm
Informacje dodatkowemożliwość połączenia za pomocą szyn grzebieniowych, zaciski klatkowe - drut do 25 mm²

Pliki do pobrania

File icon Karta produktu Wyłącznik nadprądowy MCB MBN120E HAGER.pdf 236.88 kB

Karta produktu Wyłącznik nadprądowy MCB MBN120E HAGER

File icon Rodzina produktów Wyłącznik nadprądowy MCB MBN120E HAGER.pdf 1.08 MB

Rodzina produktów Wyłącznik nadprądowy MCB MBN120E HAGER
