HAGER

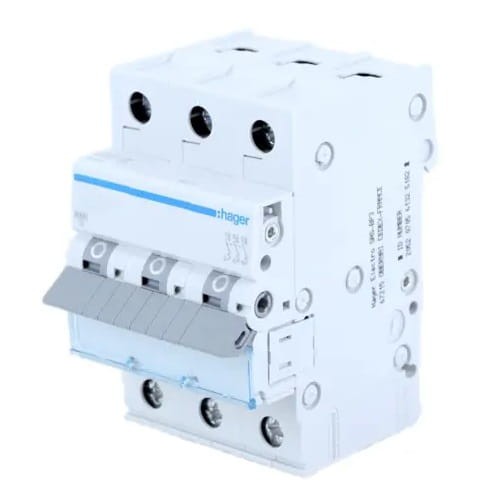

Wyłącznik nadprądowy Hager B 20A 3-biegunowy 6kA

Przejdź do sekcji Opinie

Wyłącznik nadprądowy B20A | 3-biegunowy | 6kA. Modułowy wyłącznik instalacyjny MCB z charakterystyką wyzwalania B do zabezpieczenia obwodów przed przeciążeniami i zwarciami. Zaciski śrubowe na przewody 1-25 mm², montaż na szynie DIN 35mm. Zgodność z normą EN 60898-1.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 71,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakterystyka wyzwalania B
  • Typ wyłącznika nadprądowy
  • Prąd znamionowy [A] 20A
  • Liczba biegunów 3P
  • Zdolność zwarciowa [kA] 6 kA
  • Marka HAGER

Opis

Hager Wyłącznik Nadprądowy B 20A 3P 6kA

Wyłącznik nadprądowy MCB B 20A 3P 6kA MBN320E HAGER, znany również jako wyłącznik instalacyjny, stanowi kluczowy element systemu elektrycznego.

Zabezpiecza obwód poprzez automatyczne przerwanie ciągłości przepływu prądu, gdy jego natężenie przekroczy ustalone granice bezpieczeństwa. Oferuje ochronę przed skutkami zwarć i przeciążeń do 6kA. Wyłącznik nadprądowy MBN320E typu B cechuje się opóźnionym działaniem i jest przeznaczony do ochrony urządzeń mniej wrażliwych na przeciążenia termiczne, które wymagają niewielkich prądów rozruchowych.

Budowa wyłącznika MBN320E:

  • 1 - dźwignia napędowa
  • 2 - zamek
  • 3 - styk stały i styk ruchomy
  • 4 - zaciski przyłączeniowe
  • 5 - wyzwalacz termobimetalowy (przeciążeniowy)
  • 6 - wkręt regulacyjny
  • 7 - wyzwalacz elektromagnetyczny (zwarciowy)
  • 8 - komora gaszeniowa (do gaszenia łuku elektrycznego)
Zdjęcie
Zdjęcie

SPECYFIKACJA

ParametrWartość
ProducentHAGER
Typ wyłącznika nadprądowegoB
Prąd znamionowy [A]20A
Zdolność łączeniowa [kA]6kA
Liczba biegunów3 P
Liczba biegunów chronionych3
Znamionowa zwarciowa zdolność łączeniowa Icn6 kA
Napięcie znamionowe łączeniowe Ue230 / 400 V
Częstotliwość znamionowa50 / 60 Hz
Typ napięcia zasilającegoAC
Znamionowe napięcie izolacji500 V
Znamionowe napięcie udarowe wytrzymywane Uimp4000 V
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics6 kA
Maksymalna strata mocy na biegun zgodnie ze standardem4,5 W
Całkowite straty mocy dla prądu znamionowego8,9 W
Straty mocy na biegun dla prądu znamionowego3,1 W
Wytrzymałość elektryczna (liczba cykli)4000 x
Wytrzymałość mechaniczna (liczba cykli)20000 x
Moment dokręcający2,8 Nm
Rodzaj połączeniaze śrubą
Pojemność zacisku wejściowego / wyjściowego dla przewodu sztywnego (drut)1/25 mm²
Pojemność zacisku wejściowego / wyjściowego dla przewodu elastycznego (linka)1/16 mm²
NormaEN 60898-1
Stopień ochronyIP20
Wymiary70 x 83 x 52,5 mm
Informacje dodatkowemożliwość połączenia za pomocą szyn grzebieniowych, zaciski klatkowe - drut do 25 mm²

Pliki do pobrania

File icon Karta produktu Wyłącznik nadprądowy MCB MBN320E HAGER.pdf 253.90 kB

Karta produktu Wyłącznik nadprądowy MCB MBN320E HAGER

File icon Rodzina produktów Wyłącznik nadprądowy MCB MBN320E HAGER.pdf 1.08 MB

Rodzina produktów Wyłącznik nadprądowy MCB MBN320E HAGER
