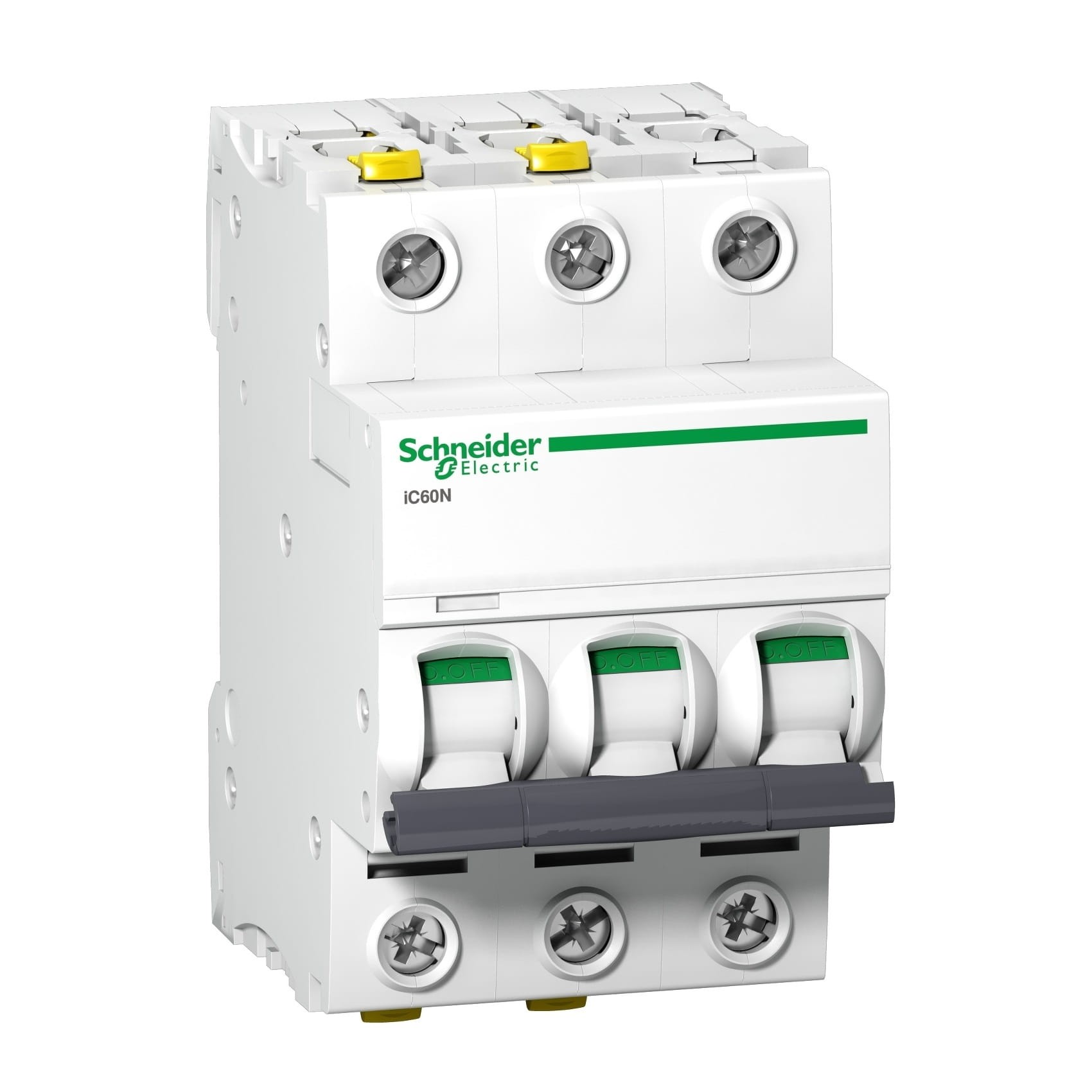

Wyłącznik nadprądowy Schneider Electric Acti9 B 16A 3-biegunowy 6kA
Wystaw opinię o produkcie
Wyłącznik nadprądowy 3P B16A | Zdolność zwarciowa 6kA | Seria Acti9. Wyłącznik instalacyjny Schneider Electric o charakterystyce wyzwalania B, prąd znamionowy 16A. Technologia termomagnetyczna, montaż na szynie DIN 35mm, szerokość 3 moduły (54mm). Zgodność z normami IEC 60898-1 i EN 60947-2, stopień ochrony IP20.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakterystyka wyzwalania B
- Typ wyłącznika nadprądowy
- Prąd znamionowy [A] 16A
- Liczba biegunów 3P
- Zdolność zwarciowa [kA] 6 kA
- Marka SCHNEIDER ELECTRIC
Opis
Schneider Electric Wyłącznik Nadprądowy B 16A 3P 6kA Acti9
Wyłącznik nadprądowy B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 marki Schneider Electric skutecznie zabezpiecza instalacje elektryczne przed przeciążeniami i zwarciami.
Jest idealny do ochrony instalacji elektrycznych w budynkach mieszkalnych i podobnych obiektach, integrując się z innymi urządzeniami w pełny zestaw ochronny dopasowany do potrzeb budownictwa mieszkaniowego. Charakteryzuje się wytrzymałością zwarciową na poziomie 6 kA.
Specyfikacja
| Parametr | Wartość |
|---|---|
| Zastosowanie urządzenia | Dystrybucja |
| Gama produktów | Acti 9 |
| Nazwa produktu | Acti 9 iC60 |
| Typ produktu lub komponentu | Wyłącznik nadprądowy |
| Skrócona nazwa urządzenia | iC60N |
| Opis biegunów | 3P |
| Ilość zabezpieczonych biegunów | 3 |
| [In] prąd znamionowy | 16 A |
| Rodzaj sieci | [[Prąd stały (DC) Prąd przemienny (AC)]] |
| Technologia wyzwalacza | Termomagnetyczny |
| Charakterystyka | B |
| Kategoria użytkowania | [[Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1]] |
| Funkcja izolacyjna | [[Tak zgodnie z EN 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2]] |
| Normy | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Parametry uzupełniające
| Parametr | Wartość |
|---|---|
| Częstotliwość sieci | 50/60 Hz |
| Górna granica wyzwalania magnetycznego | 4 x In ±20% |
| Klasa ograniczenia | [[3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1]] |
| Znamionowe napięcie izolacji [Ui] | [[500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2]] |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | [[6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2]] |
| Wskazanie położenia styku | Tak |
| Typ sterowania | Dźwignia |
| Sygnalizacja lokalna | Wskaźnik wyzwolenia |
| Podstawa montażowa | Szyna DIN |
| Szerokość w modułach 9 mm | 6 |
| Wysokość | 91 mm |
| Szerokość | 54 mm |
| Głębokość | 78,5 mm |
| Masa produktu | 0,375 kg |
| Kolor | Biały |
| Trwałość mechaniczna | 20 000 cykli |
| Trwałość elektryczna | 10 000 cykli |
| Przyłącza - zaciski | [[Zacisk podwójny (góra lub dół) 1–25 mm² sztywny Zacisk podwójny (góra lub dół) 1–16 mm² elastyczny]] |
| Długość odizolowanego odcinka | 14 mm dla połączenia górnego lub dolnego |
| Moment dokręcania | 2 N·m góra lub dół |
| Zabezpieczenie różnicowoprądowe | Blok oddzielny |
Środowisko pracy
| Parametr | Wartość |
|---|---|
| Stopień ochrony IP | [[IP20 zgodnie z IEC 60529 IP20 zgodnie z EN 60529]] |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | IV |
| Tropikalizacja | 2 |
| Wilgotność względna | 95% w 55°C |
| Temperatura otoczenia dla pracy urządzenia | -35…70°C |
| Temperatura otoczenia dla przechowywania | -40…85°C |
Oferta zrównoważonego rozwoju
| Parametr | Wartość |
|---|---|
| Status trwałej oferty | Produkt Green Premium |
| Bez SVHC REACh | Tak |
| Europejska dyrektywa RoHS | Zgodny |
| Bez toksycznych metali ciężkich | Tak |
| Bez rtęci | Tak |
| Norma RoHS Chiny | Proaktywna dyrektywa RoHS Chiny (poza zakresem prawnym RoHS Chiny) |
| WEEE | Produkt należy zutylizować zgodnie z obowiązującymi na terenie Unii Europejskiej przepisami dotyczącymi odpadów i nie może zostać wyrzucony wraz ze zwykłymi odpadami. |
Pliki do pobrania
Karta produktu Wyłącznik nadprądowy iC60N-B16-3 B 16A 3-biegunowy A9F03316 SCHNEIDER ELECTRIC.pdf
116.49 kB
Karta produktu Wyłącznik nadprądowy iC60N-B16-3 B 16A 3-biegunowy A9F03316 SCHNEIDER ELECTRIC
Arkusz instrukcji.pdf
2.10 MB
Arkusz instrukcji
