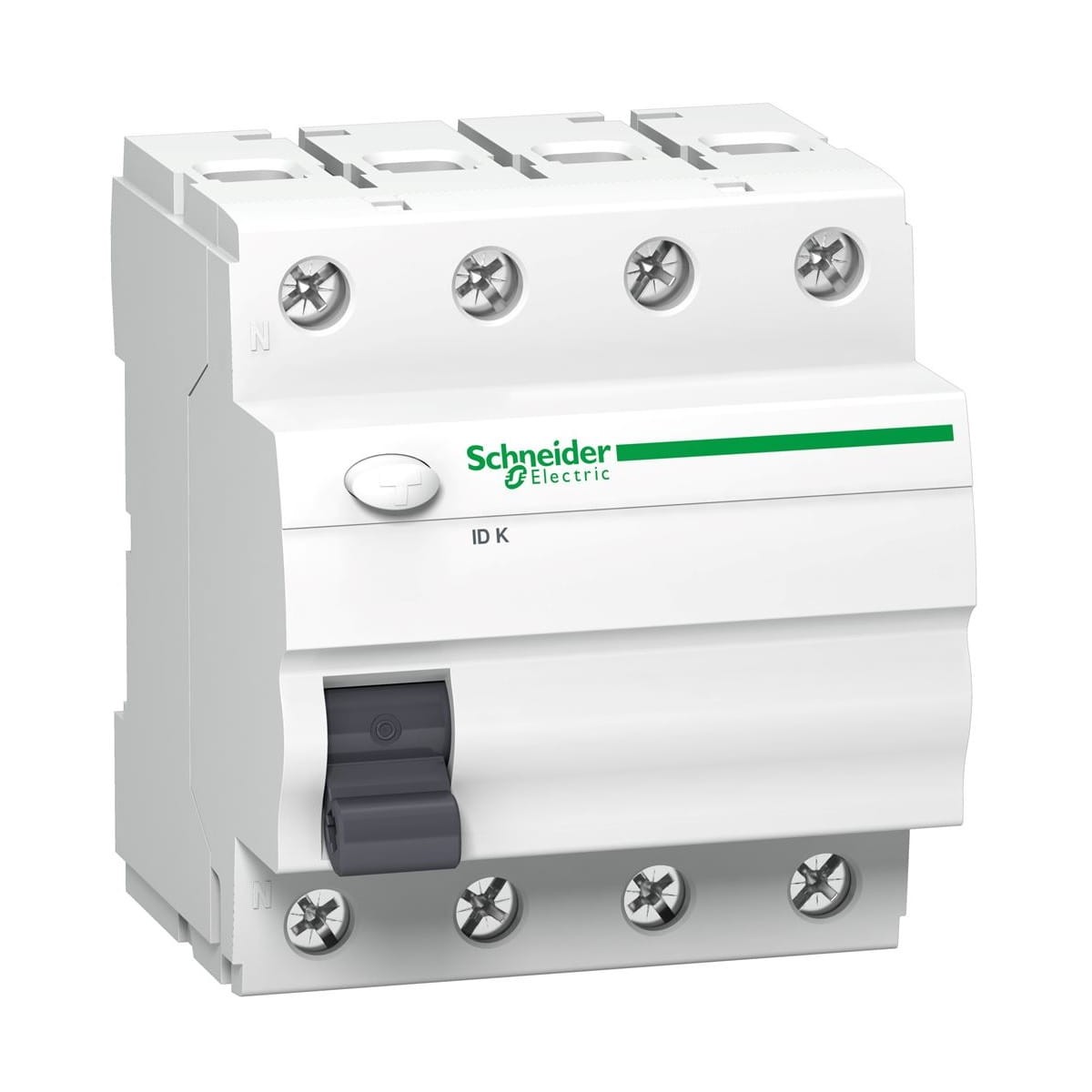

Wyłącznik różnicowoprądowy Schneider Electric Acti9 4P 40A 300mA typ A
Wystaw opinię o produkcie
Wyłącznik różnicowoprądowy 4P 40A | 300mA typ A | Seria Acti9. Ochrona przeciwporażeniowa dla prądów sinusoidalnych i wyprostowanych pulsacyjnych. Podwójne zaciski karbowane do przewodów 1-35mm² sztywnych, działanie niezależne od napięcia zasilania. Montaż na szynie DIN 35mm, szerokość 8 modułów po 9mm. Zgodność z normami IEC/EN 61008-1.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] wylaczniki-roznicowopradowe #91
- Typ wyłącznika różnicowoprądowy
- Liczba biegunów 4P
- Prąd znamionowy [A] 40A
- Prąd różnicowy [mA] 300 mA
- Charakterystyka wyzwalania A
- Zdolność zwarciowa [kA] 6 kA
- Marka SCHNEIDER ELECTRIC
- Człon nadprądowy B
Opis
Schneider Electric Wyłącznik Różnicowoprądowy 4P 40A 300mA typ A Acti9
Wyłącznik różnicowoprądowy 4P 40A 300mA typ A Acti9 IDK-40-4-300-A A9Z04440 marki Schneider Electric jest idealnie dostosowany do zastosowań w budownictwie mieszkaniowym i podobnych obiektach. Zapewnia ochronę przeciwporażeniową w instalacjach elektrycznych, efektywnie reagując na prądy sinusoidalne oraz wyprostowane pulsacyjne.
Wyposażony w podwójne, karbowane zaciski od dołu (szyna+przewód), zapewnia solidne i pewne połączenie. Neutralny tor (N) umieszczony został po lewej stronie, co ułatwia oszynowanie z wyłącznikami nadprądowymi. Urządzenie wyposażone jest także w przycisk kontrolny "T", umożliwiający sprawdzenie poprawności działania wyłącznika. Wspólnie z innymi aparaturami modułowymi z rodziny Acti9 tworzy kompletny zestaw zabezpieczeń dla instalacji elektrycznych.
Specyfikacja
| Parametr | Wartość |
|---|---|
| Gama produktów | Acti 9 |
| Nazwa produktu | Acti 9 ID K |
| Typ produktu lub komponentu | Wyłącznik różnicowoprądowy (RCCB) |
| Skrócona nazwa urządzenia | ID K |
| Opis biegunów | 4P |
| Położenie neutralne | LEFT |
| [In] prąd znamionowy | 40 A |
| Rodzaj sieci | Prąd przemienny (AC) |
| Czułość na prąd upływu | 300 mA |
| Zwłoka zabezpieczenia różnicowoprądowego | Bezzwłoczny |
| Typ zabezpieczenia różnicowoprądowego | Typ A |
| Znak jakości | VDE |
Parametry uzupełniające
| Parametr | Wartość |
|---|---|
| Lokalizacja urządzenia w systemie | Odejście |
| Częstotliwość sieci | 50/60 Hz |
| [Ue] znamionowe napięcie łączeniowe | 380...415 V prąd przemienny (AC) 50 Hz |
| Technologia wyzwalania urządzenia różnicowoprądowego | Niezależny od napięcia |
| Znamionowa zdolność załączania i wyłączania | [[Idm 500 A Im 500 A]] |
| Znamionowy warunkowy prąd zwarciowy | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Znamionowe napięcie izolacji [Ui] | 440 V prąd przemienny (AC) 50 Hz |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | 4 kV |
| Prąd udarowy | 250 A |
| Wskazanie położenia styku | NO |
| Typ sterowania | Dźwignia |
| Sposób montażu | Zatrzaskowy |
| Podstawa montażowa | Szyna DIN |
| Szerokość w modułach 9 mm | 8 |
| Wysokość | 81 mm |
| Szerokość | 72 mm |
| Głębokość | 68 mm |
| Kolor | Biały |
| Trwałość mechaniczna | 5000 cykli |
| Trwałość elektryczna | AC-1: 2000 cykli |
| Przyłącza - zaciski | [[Przyłącze podwójne góra lub dół 1…35 mm² sztywny Przyłącze podwójne góra lub dół 1…25 mm² elastyczny]] |
| Długość odizolowanego odcinka | 14 mm dla góra lub dół połączenie |
| Moment dokręcania | 3,5 N.m góra lub dół |
Środowisko pracy
| Parametr | Wartość |
|---|---|
| Normy | EN/IEC 61008-1 |
| Stopień ochrony IP | [[IP20 zgodnie z IEC 60529 IP40 (obudowa modułowa) zgodnie z IEC 60529]] |
| Stopień zanieczyszczenia | 2 |
| Kompatybilność elektromagnetyczna | 8/20 μs impuls wytrzymywany, 200 A zgodnie z EN/IEC 61008-1 |
| Temperatura otoczenia dla pracy | -25…40 °C |
| Temperatura otoczenia dla przechowywania | -30…70 °C |
Oferta zrównoważonego rozwoju
| Parametr | Wartość |
|---|---|
| Stan trwałej oferty | Produkt Green Premium |
| Europejska dyrektywa RoHS | Zgodny |
| Bez rtęci | Tak |
| Norma RoHS Chiny | Produkt nie podlega dyrektywie RoHS Chiny. Deklaracja dot. substancji dostępna w celach informacyjnych. |
| WEEE | Produkt należy zutylizować zgodnie z obowiązującymi na terenie Unii Europejskiej przepisami dotyczącymi odpadów i nie może on zostać wyrzucony wraz ze zwykłymi odpadami. |
