Zawias 180° do uchwytu do szkła 45 x 45 x 26 mm AISI304, satyna

Przejdź do sekcji Opinie

Zawias 180° ze stali nierdzewnej AISI 304 do balustrad szklanych na rury 42,4 mm. Regulacja kąta 2×90°, grubość szkła 6-10,76 mm. Montaż gwintowy M8, wymiary 45×45×26 mm. Satynowe wykończenie odporne na korozję.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 24,94 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] uchwyty-do-szkla #124

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy Płaski
  • Grubość szkła [mm] 10,38-17,52

Opis

Zawias 180° do uchwytu do szkła AISI 304 – 45×45×26 mm, satyna

Zawias 180° do uchwytu do szkła ze stali nierdzewnej AISI 304 w wykończeniu satynowym — precyzyjny element łącznikowy przeznaczony do systemów balustrad szklanych montowanych na rurach o średnicy 42,4 mm. Dzięki pełnemu zakresowi obrotu 180° (2 × 90°) umożliwia płynną regulację kąta ustawienia paneli szklanych, co znacząco ułatwia montaż na nietypowych kształtach konstrukcji.

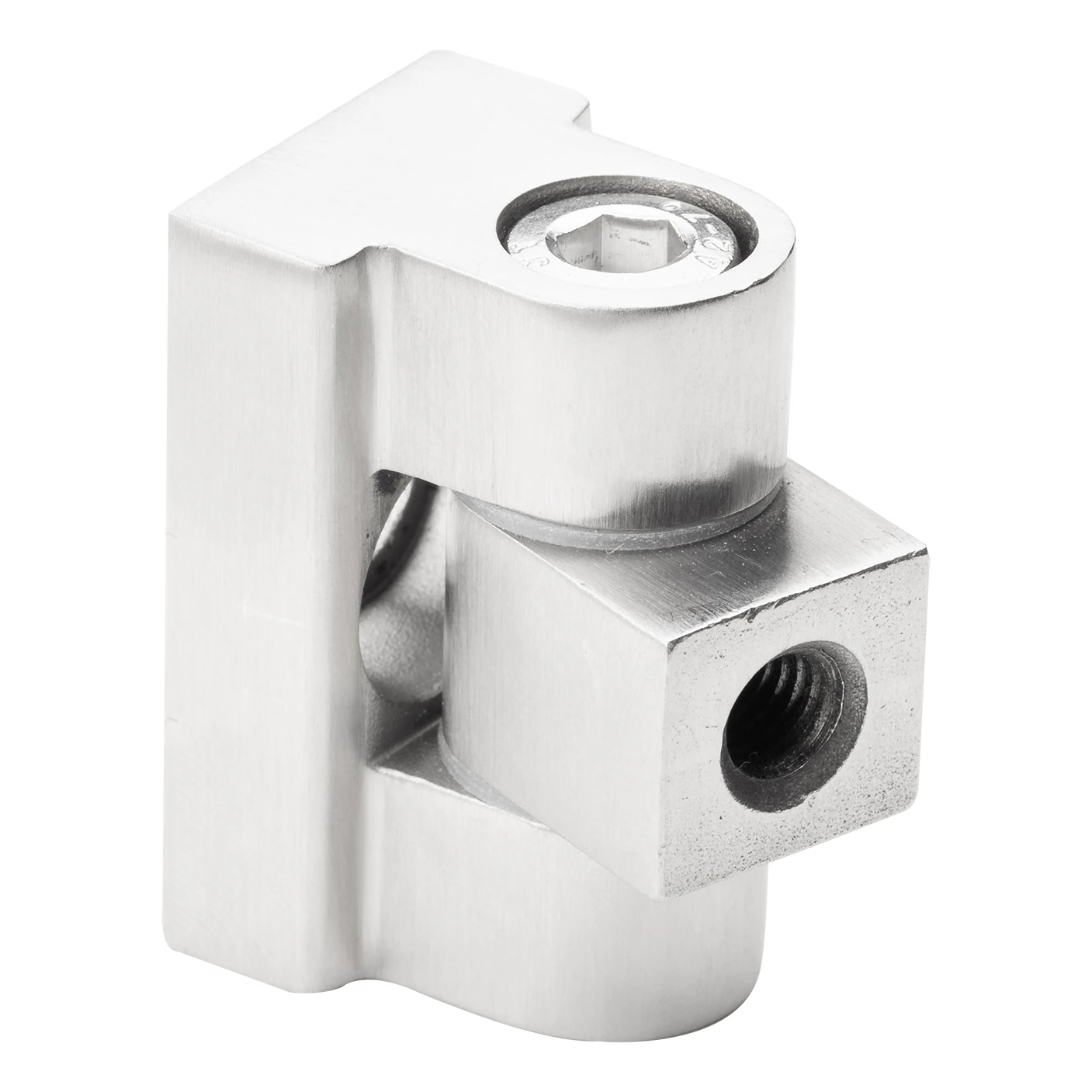

Zawias 180° do uchwytu do szkła AISI 304 – widok z przodu
Zawias 180° do uchwytu do szkła AISI 304 – widok z przodu

Solidna konstrukcja i odporność na korozję

Zawias wykonano ze stali nierdzewnej AISI 304, która gwarantuje wysoką wytrzymałość mechaniczną oraz doskonałą odporność na korozję — również w środowiskach o podwyższonej wilgotności, takich jak baseny, tarasy czy balkony. Satynowe wykończenie powierzchni skutecznie maskuje odciski palców i drobne zabrudzenia, zachowując elegancki, nowoczesny wygląd przez cały okres eksploatacji.

Montaż realizowany jest przez wkręcenie (gwint M8), co zapewnia dużą wytrzymałość połączenia, a jednocześnie umożliwia łatwy demontaż bez specjalistycznych narzędzi. To istotna zaleta dla ekip montażowych, które mogą sprawnie korygować ustawienie paneli szklanych na etapie instalacji.

Specyfikacja techniczna

  • Materiał: stal nierdzewna AISI 304
  • Wykończenie: satyna
  • Kąt otwarcia: 180° (2 × 90°)
  • Średnica rury: 42,4 mm (R 21,2 mm)
  • Grubość szkła: od 6 mm do 10,76 mm
  • Wymiary bazy (L × H × W): 45 × 45 × 26 mm
  • Wymiary oka obrotowego (L × H × W): 24,5 × 18 × 15 mm
  • Głębokość złożenia (wymiar referencyjny): ok. 40,1 mm
  • Gwint montażowy: M8
  • Średnica otworu pod sworzeń: ø8,2 / ø8,5 mm
  • Średnica pogłębienia pod łeb śruby: ø13,5 mm
  • Otwór fasolkowy w bazie: 13,5 × 9 mm
  • Fazowania: 2×C0,5 na oku, C1 na otworach gwintowanych
  • Chropowatość powierzchni: Ra 1,6 / Ra 3,2
  • Waga: 0,16 kg
  • EAN: 5903313205153

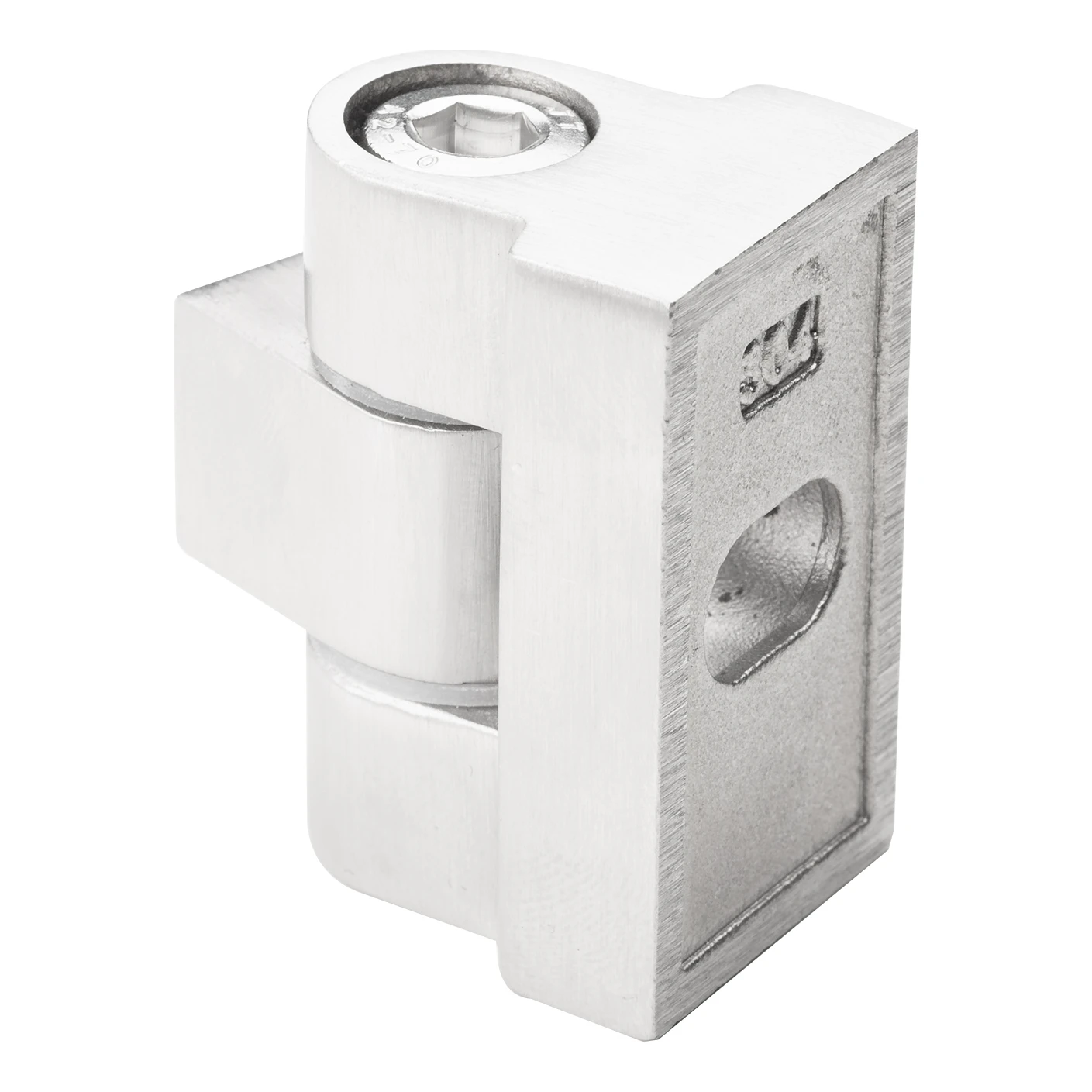

Zawias 180° do uchwytu do szkła – widok z tyłu z oznaczeniem 304
Zawias 180° do uchwytu do szkła – widok z tyłu z oznaczeniem 304

Zastosowanie i kompatybilność

Zawias przeznaczony jest do pracy z uchwytami do szkła o grubości od 6 do 10,76 mm, co obejmuje zarówno pojedyncze tafle hartowane, jak i szkło laminowane VSG. Montowany na rurach o średnicy 42,4 mm, doskonale sprawdza się w systemach balustrad szklanych, poręczy oraz przeszkleń architektonicznych. Otwór fasolkowy w bazie pozwala na precyzyjną regulację pozycji montażowej.

Rysunki wymiarowe

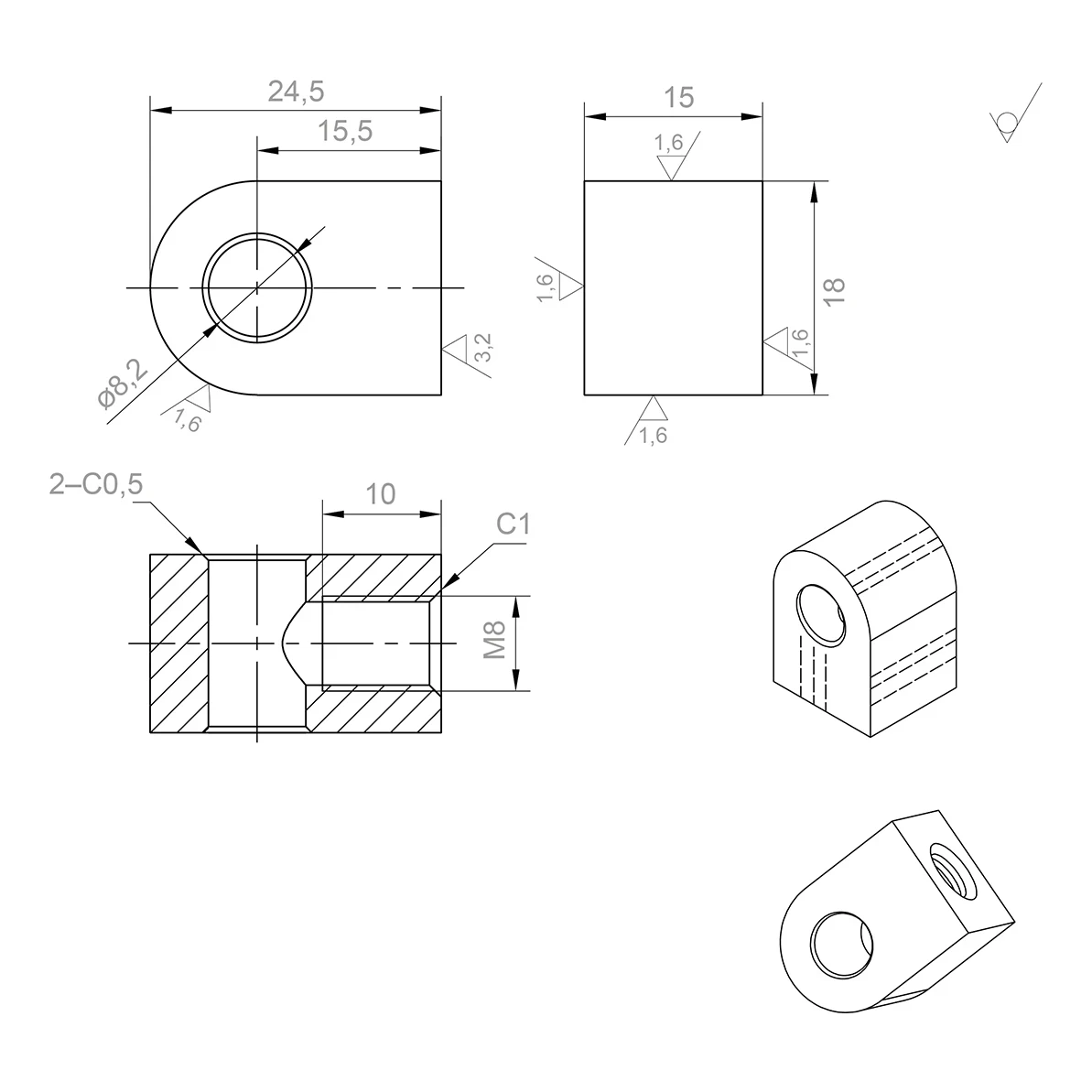

Rysunek wymiarowy oka obrotowego zawiasu – rzuty i przekrój
Rysunek wymiarowy oka obrotowego zawiasu – rzuty i przekrój

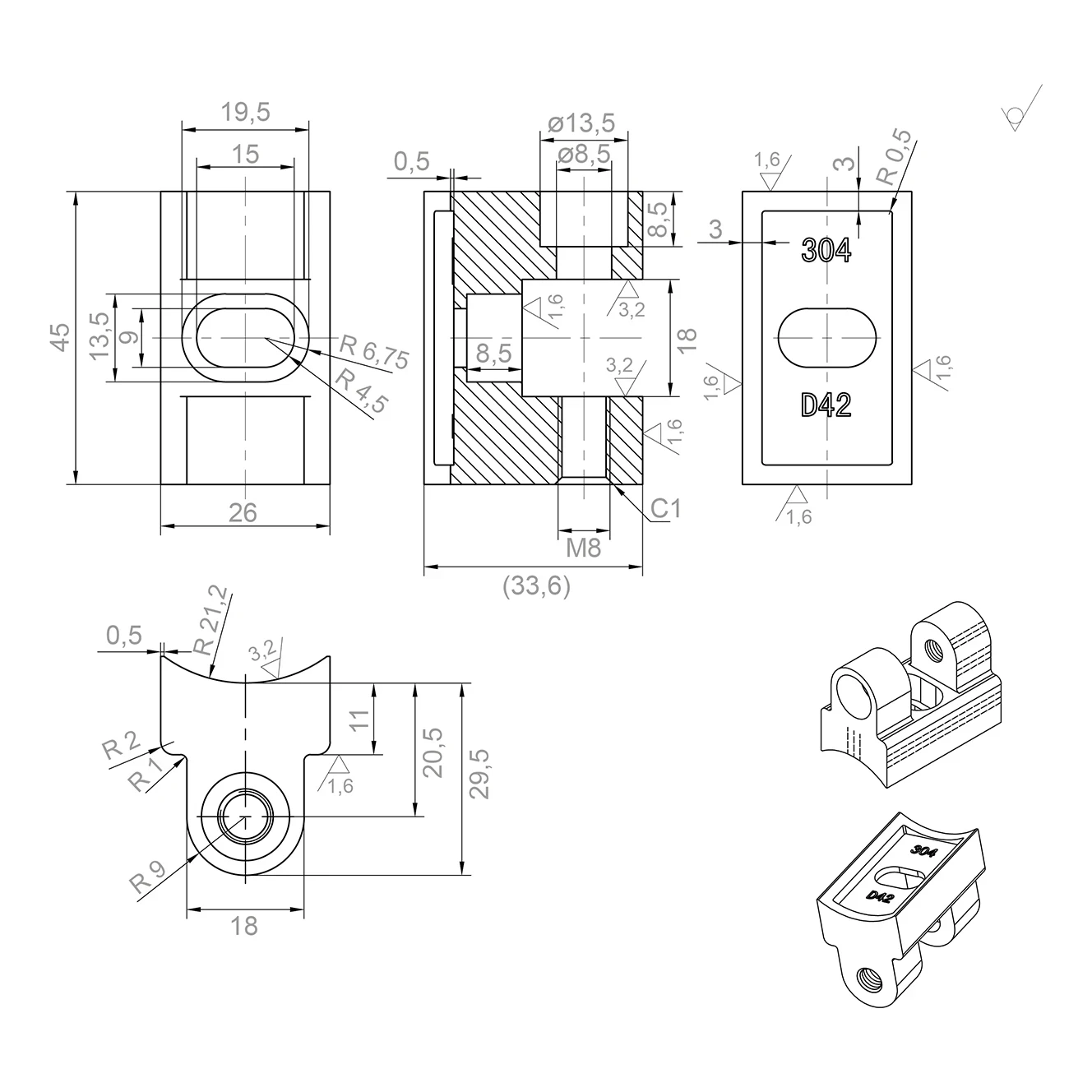

Rysunek wymiarowy bazy zawiasu montowanej na rurze – rzuty, przekrój i izometria
Rysunek wymiarowy bazy zawiasu montowanej na rurze – rzuty, przekrój i izometria

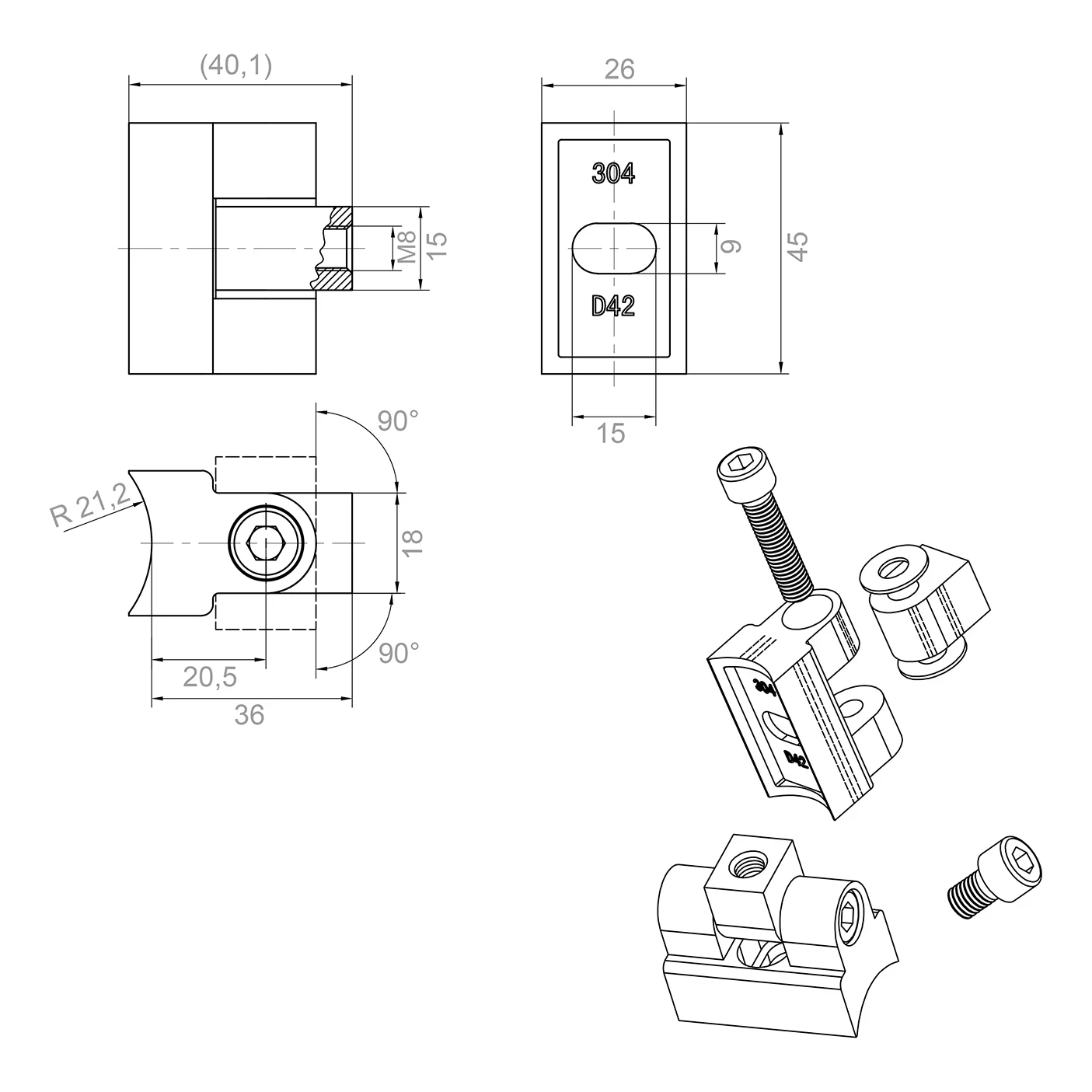

Rysunek złożeniowy zawiasu 180° z zakresem ruchu i widokiem eksplodowanym
Rysunek złożeniowy zawiasu 180° z zakresem ruchu i widokiem eksplodowanym
