Zawias 180° do uchwytu do szkła 45 x 45 x 26 mm system płaski AISI304, satyna
towar niedostępny
dodaj do przechowalni
Opis

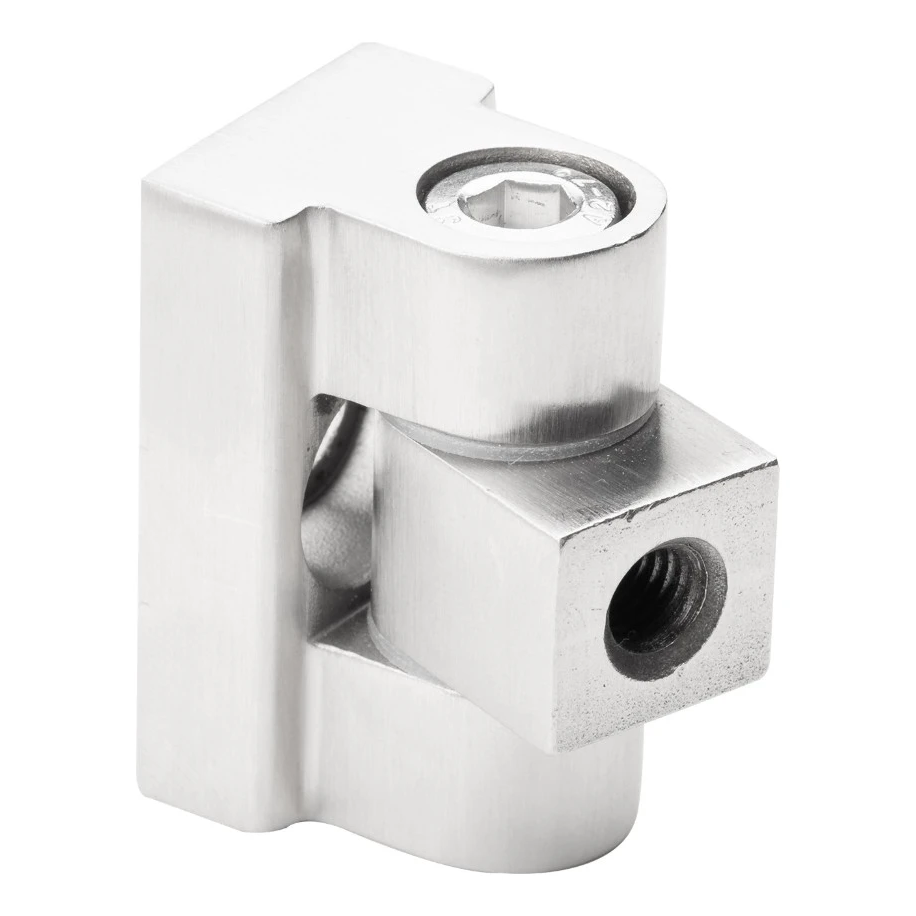

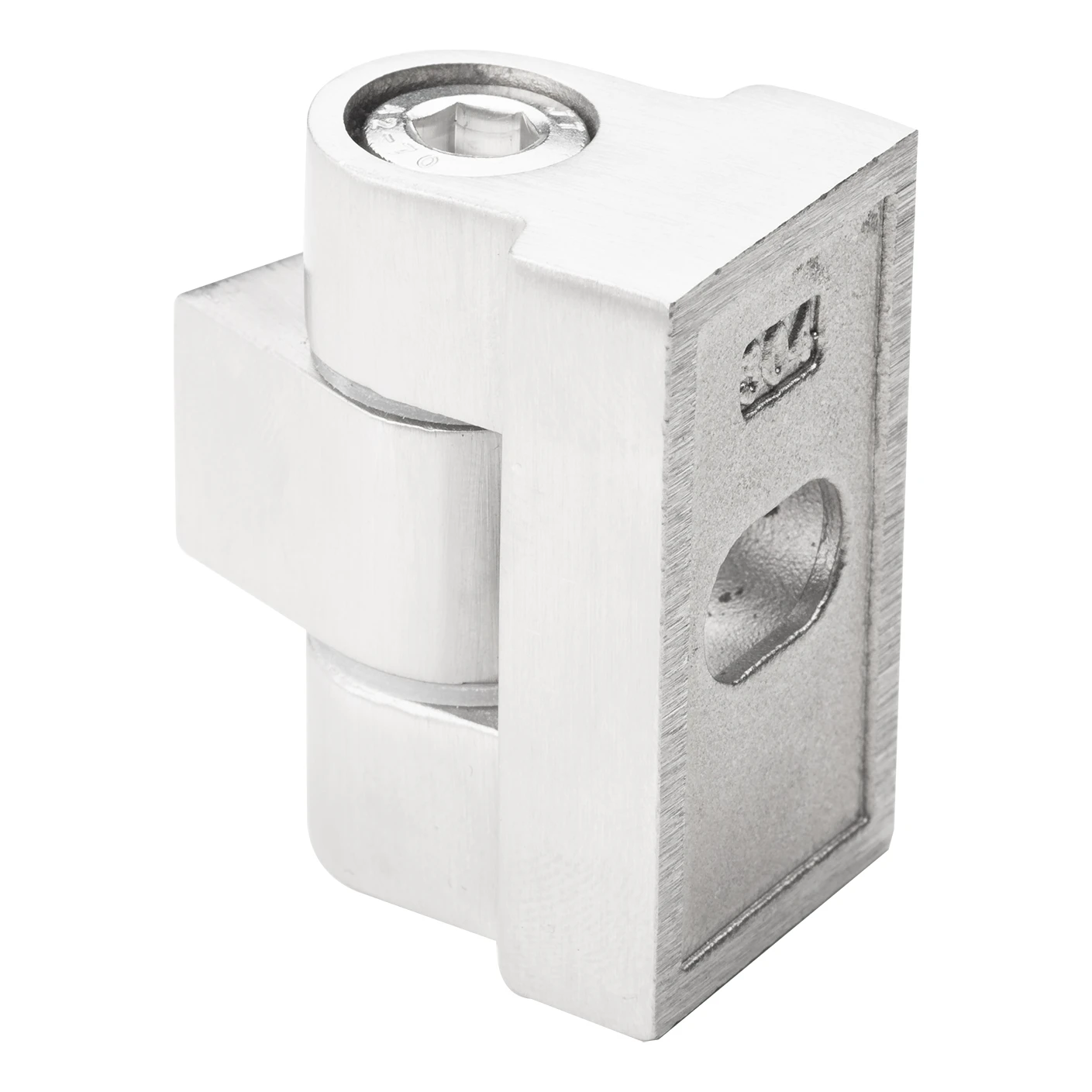

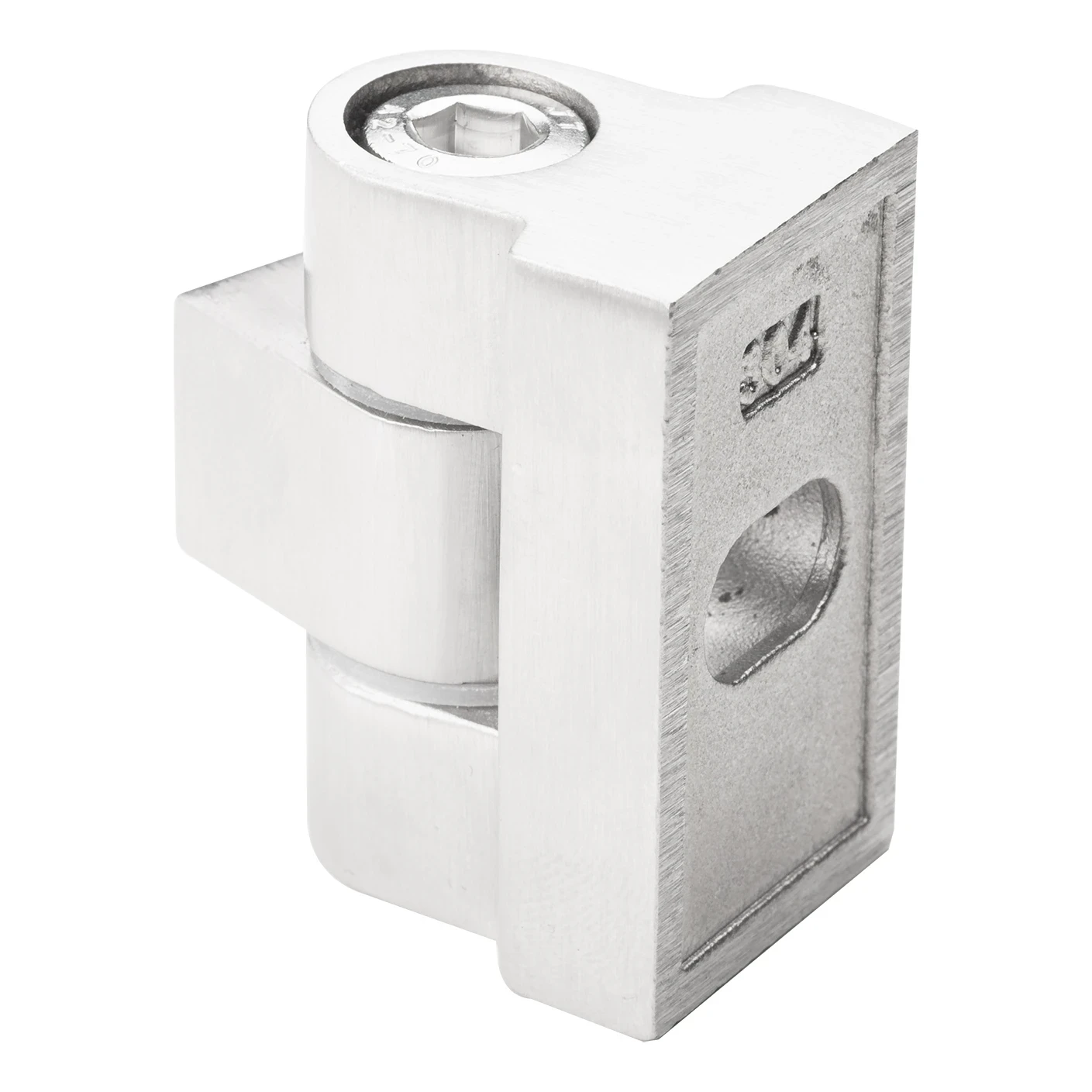

Zawias 180° do uchwytu do szkła 45×45×26 mm AISI 304 satyna
Zawias 180° do uchwytu do szkła ze stali nierdzewnej AISI 304 w satynowym wykończeniu — element przeznaczony do profesjonalnego montażu konstrukcji szklanych w systemie płaskim. Umożliwia otwarcie szkła w pełnym zakresie 180° (po 90° w każdą stronę), co pozwala na swobodne projektowanie przegród, drzwi i kabin szklanych bez ograniczeń kąta otwarcia.
Trwałość i odporność na korozję
Korpus zawiasu wykonano z wysokiej jakości stali nierdzewnej AISI 304, co gwarantuje długotrwałą odporność na korozję — nawet w środowiskach o podwyższonej wilgotności, takich jak łazienki, baseny czy kabiny prysznicowe. Satynowe wykończenie powierzchni skutecznie maskuje ślady palców i zabrudzenia, zachowując estetyczny wygląd przy minimalnej konserwacji. Na rysunkach technicznych oznaczono chropowatość powierzchni Ra 1,6 oraz Ra 3,2 — co potwierdza precyzyjną obróbkę mechaniczną elementów.
Montaż przez wkręcenie — system płaski
Zawias montowany jest do powierzchni płaskich metodą wkręcania z wykorzystaniem gwintu M8. Taka metoda zapewnia wysoką wytrzymałość połączenia, łatwość instalacji i ewentualnego demontażu — bez konieczności użycia specjalistycznego sprzętu. Otwór fasolkowy w korpusie pozwala na regulację pozycji szkła w zakresie 9 mm, co ułatwia precyzyjne ustawienie panelu szklanego podczas montażu.
Kompatybilność ze szkłem
Zawias przystosowany jest do montażu paneli szklanych o grubości od 6 mm do 10,76 mm, co obejmuje zarówno szkło hartowane jednowarstwowe, jak i popularne szkło laminowane (VSG). Dzięki temu jeden model zawiasu sprawdza się w różnych konfiguracjach — instalator nie musi magazynować osobnych wariantów pod różne grubości szkła.
Wymiary i dane techniczne
- Wymiary korpusu (L × H × szer.): 45 × 45 × 26 mm
- Głębokość całkowita złożenia z łącznikiem: 36 mm
- Głębokość korpusu: 29,5 mm
- Kąt otwarcia: 180° (90° w każdą stronę)
- Gwint mocujący: M8
- Długość części gwintowanej łącznika: 15 mm
- Średnica otworu przelotowego łącznika: ø 8,2 mm
- Średnica otworu pod sworzeń: ø 8,5 mm
- Średnica pogłębienia: ø 13,5 mm
- Otwór fasolkowy (regulacja): 9 mm
- Wymiary łącznika obrotowego: 24,5 × 18 × 15 mm
- Fazowania: 2×C0,5 oraz C1
- Materiał: stal nierdzewna AISI 304
- Wykończenie: satyna
- Grubość szkła: od 6 mm do 10,76 mm
- Rodzaj montażu: system płaski (do powierzchni płaskich)
- Waga: 0,16 kg

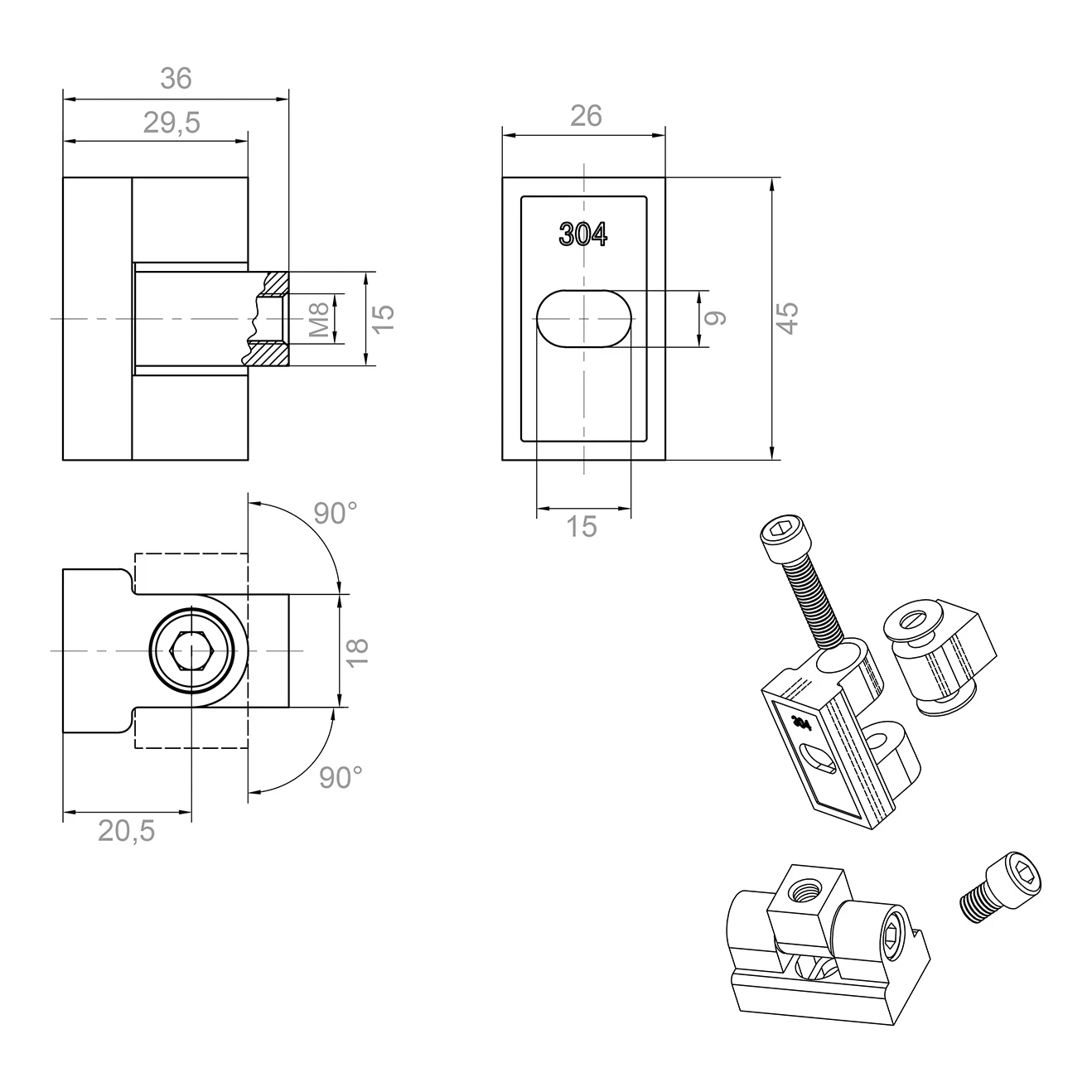

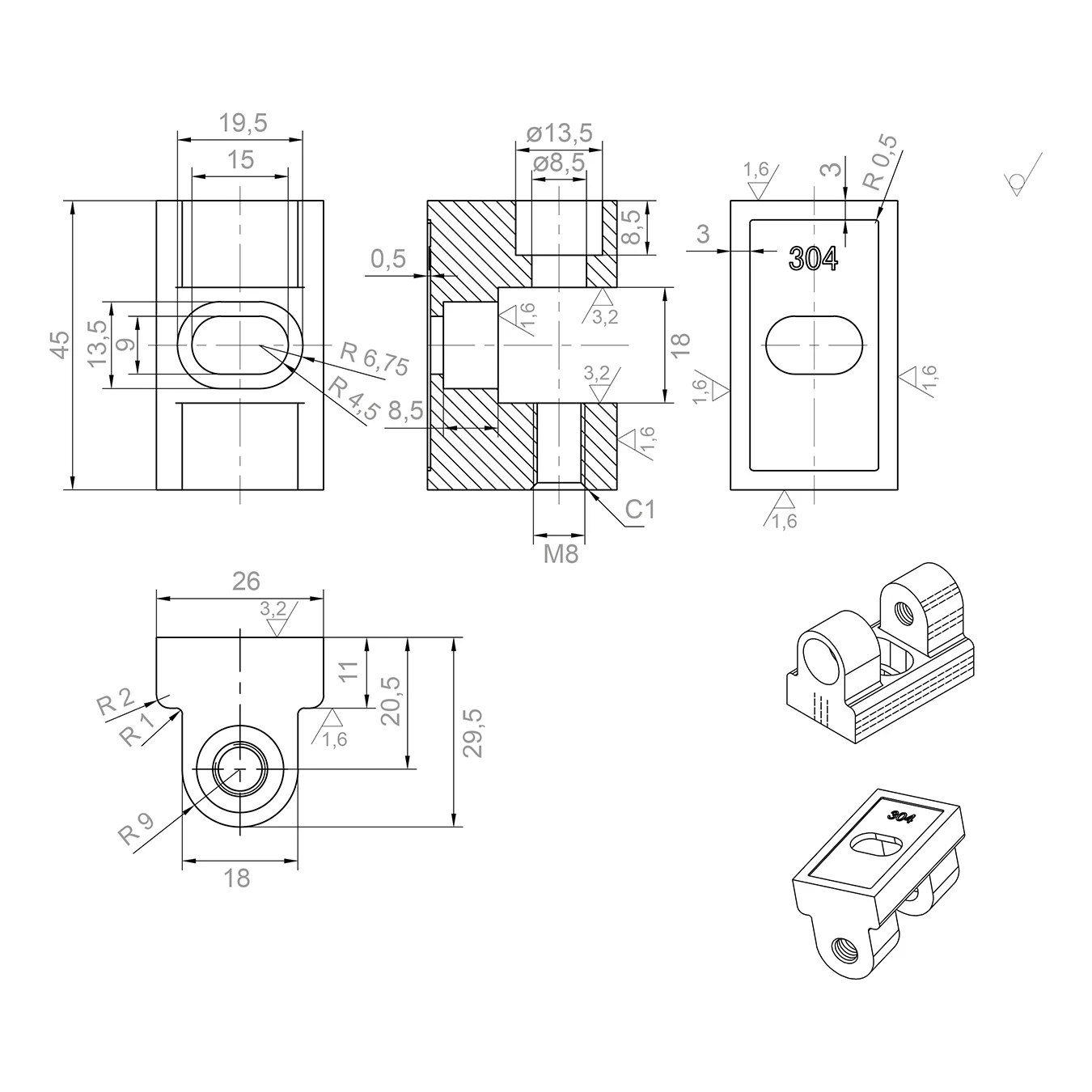

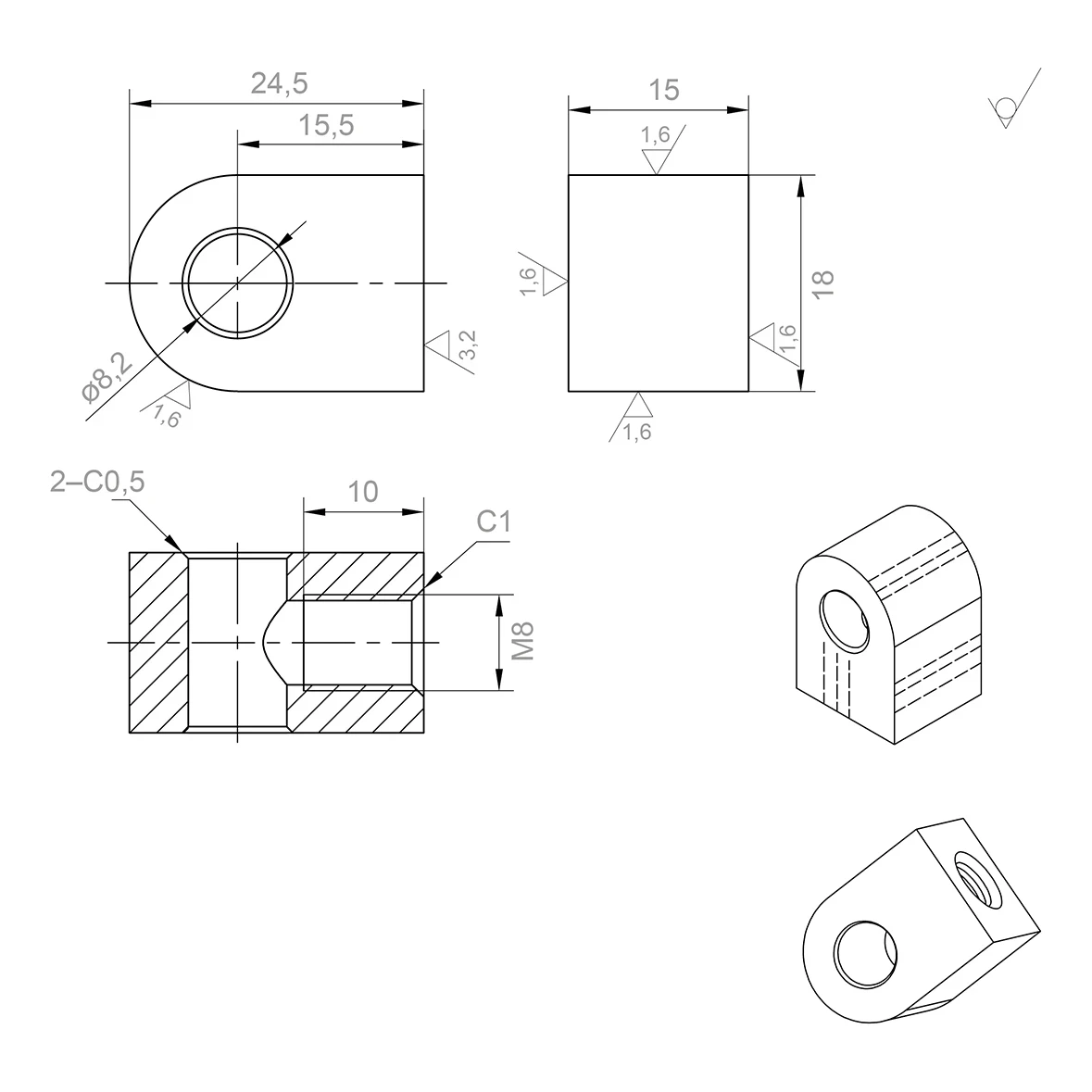

Rysunki wymiarowe elementów
Dane techniczne
| Materiał | AISI 304 |
| Wykończenie | Satyna |
| System montażowy | Płaski |
