Zawias bramowy regulowany M16 z łożyskiem kulowym – ocynkowany

Przejdź do sekcji Opinie

Zawias bramowy regulowany M16 z łożyskiem kulowym, stal ocynkowana. Długość robocza 111,5 mm, szerokość uchwytu U 34 mm, grubość płaskownika 6 mm. Gwint M16, średnica gniazda łożyska 26 mm. Do bram skrzydłowych i furtek.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 33,79 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M16
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Do wmurowania

Opis

Zawias bramowy regulowany M16 z łożyskiem kulowym – ocynkowany, wkręcany

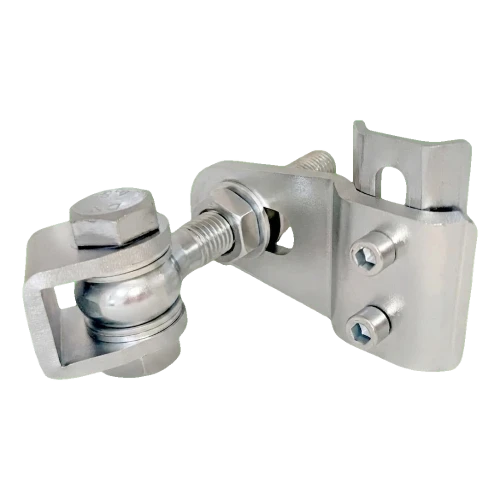

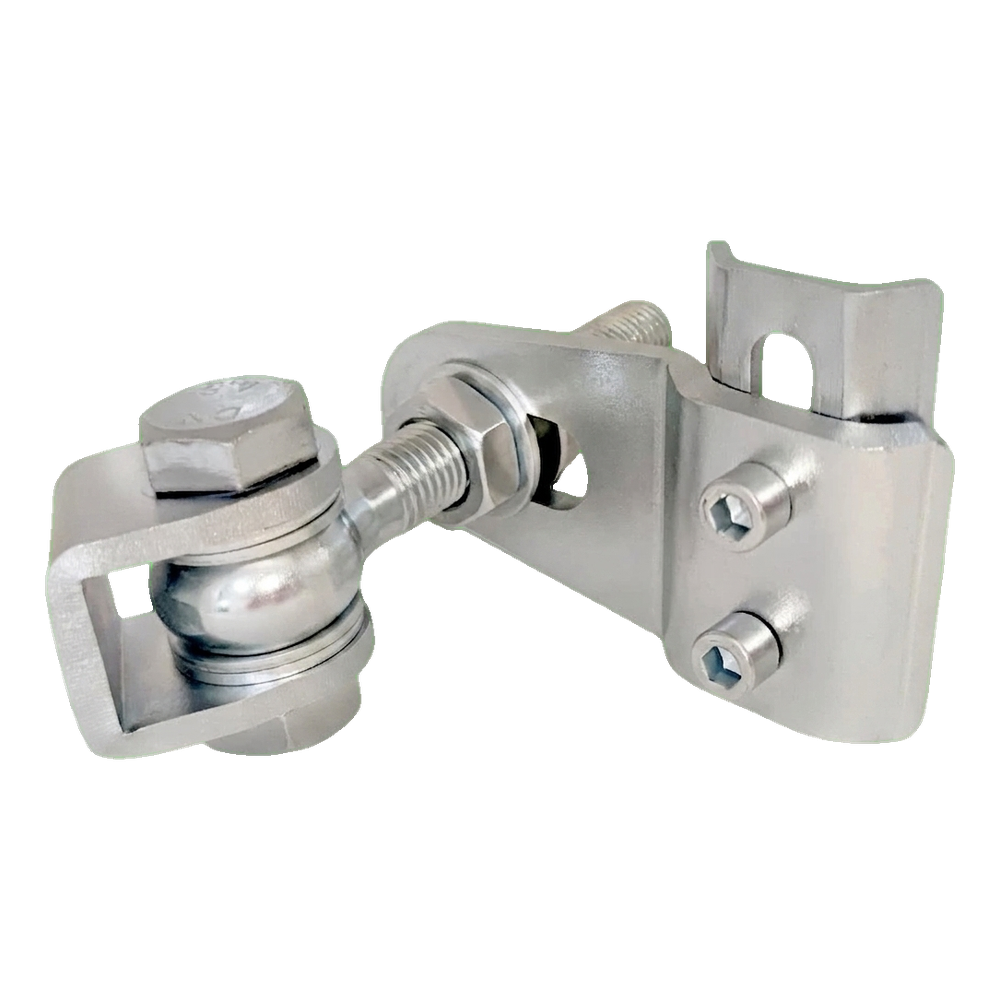

Zawias bramowy regulowany M16 z łożyskiem kulowym – widok ogólny
Zawias bramowy regulowany M16 z łożyskiem kulowym – widok ogólny

Regulowany zawias bramowy M16 z łożyskiem kulowym to wytrzymały element okuciowy przeznaczony do zawieszania bram skrzydłowych i furtek w systemach ogrodzeń. Zawias jest regulowany w trzech płaszczyznach, co znacząco ułatwia montaż i późniejszą korektę ustawienia. Wbudowane łożysko kulowe zapewnia płynną, cichą pracę zawiasu nawet przy dużych obciążeniach, a solidna konstrukcja ze stali ocynkowanej gwarantuje wieloletnią odporność na korozję i warunki atmosferyczne. Zawias nie wymaga spawania – jest wkręcany.

Zawias składa się z dwóch głównych elementów — uchwytu typu U z osią obrotu łożyskowaną kulowo oraz blachy mocującej z otworami pod śruby. Oba elementy połączone są regulowanym trzpieniem gwintowanym, co pozwala na płynną regulację rozstawu i wyrównanie skrzydła bramy względem słupka. Mocowanie blachy odbywa się za pomocą dwóch śrub imbusowych, co zapewnia pewne i stabilne połączenie z konstrukcją nośną. Możliwa jest regulacja zawiasu po zakończonym montażu.

Wymiary i parametry techniczne

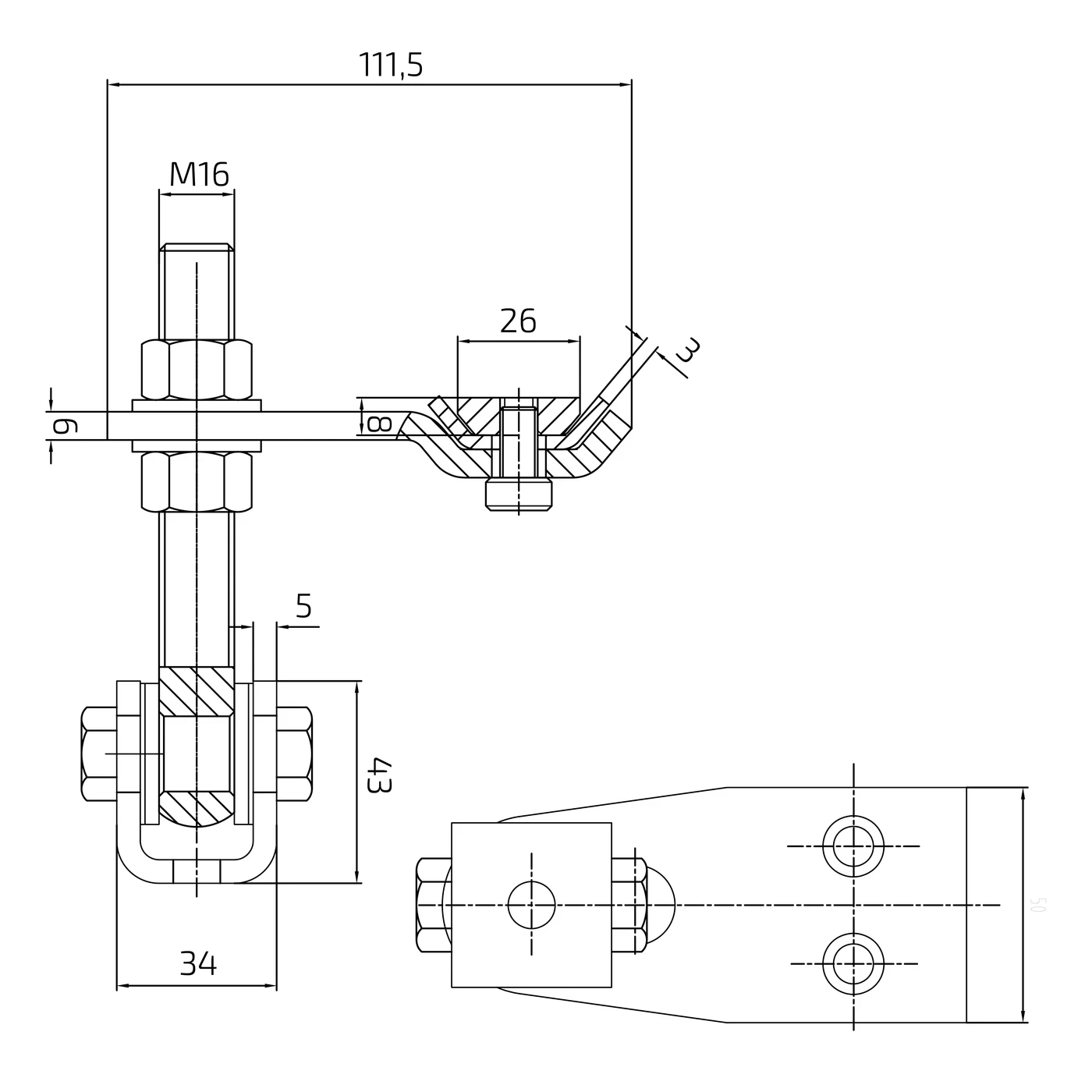

Rysunek wymiarowy zawiasu bramowego regulowanego M16 – rzut boczny i z góry
Rysunek wymiarowy zawiasu bramowego regulowanego M16 – rzut boczny i z góry
  • Gwint trzpienia regulacyjnego: M16
  • Długość robocza (od osi trzpienia do krawędzi blachy): 111,5 mm
  • Szerokość zewnętrzna uchwytu U: 34 mm
  • Długość uchwytu U: 43 mm
  • Grubość materiału uchwytu U: 5 mm
  • Średnica gniazda łożyska: 26 mm
  • Grubość głównego płaskownika: 6 mm
  • Grubość blachy profilowanej: 3 mm
  • Szerokość blachy mocującej: ok. 50 mm
  • Materiał: stal ocynkowana
  • Łożysko: kulowe
  • Nośność zawiasu: 105 kg
  • Kąt otwarcia: 180°
  • Odporność na ścieranie: tak

Zastosowanie i montaż

Zawias przeznaczony jest przede wszystkim do bram skrzydłowych i furtek w systemach ogrodzeń posesyjnych, przemysłowych oraz przy budynkach użyteczności publicznej. Regulacja na gwincie M16 pozwala skorygować poziom skrzydła bez demontażu całego zawiasu — wystarczy poluzować nakrętkę kontrującą, ustawić żądaną pozycję i ponownie dokręcić. Dla ekip instalacyjnych oznacza to krótszy czas montażu oraz możliwość łatwej korekty w przypadku osiadania słupków lub zmiany geometrii bramy po dłuższym czasie użytkowania.

Blacha mocująca z otworami pod śruby imbusowe umożliwia montaż zarówno bezpośrednio na słupku stalowym, jak i na dodatkowej płycie kotwiącej — dzięki temu zawias jest kompatybilny z wieloma typami konstrukcji ogrodzeniowych. Łożysko kulowe eliminuje tarcie metal–metal, co przekłada się na bezawaryjną i cichą pracę przez cały okres eksploatacji.
