Synerga

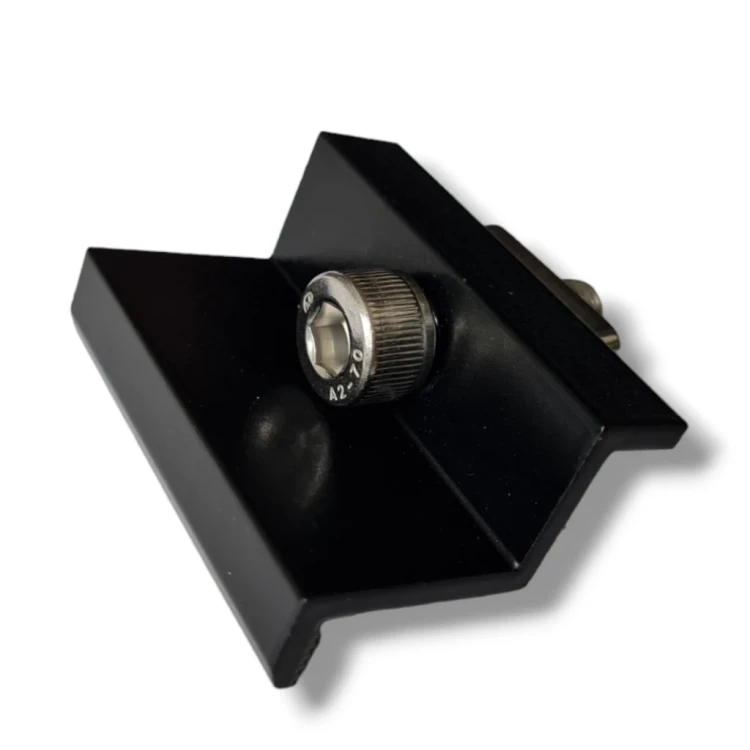

Klema dociskowa boczna 30 mm ze śrubą i wkładką malowana na czarno

Przejdź do sekcji Opinie

Klema boczna 30 mm | Aluminium 6060 | Śruba M8x20. Klema dociskowa do montażu paneli fotowoltaicznych o grubości ramki 30 mm. Wykonana z aluminium 6060 z czarnym malowaniem proszkowym RAL 9005. Zestaw zawiera śrubę DIN 912 M8x20 i wkładkę montażową. Kompatybilna z profilami aluminiowymi i trapezowymi do systemów montażowych PV.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 3,19 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] Klemy #34

  • Typ klemy Boczna
  • Grubość panelu [mm] 30
  • Kolor Czarny
  • Pin uziemiający Nie
  • Dodatkowe wyposażenie Komplet śruba + wkładka

Opis

Klema boczna H30 czarna ze śrubą i wkładką

Klema boczna (końcowa) do mocowania modułów fotowoltaicznych. Przeznaczona do paneli o grubości ramki 30 mm.

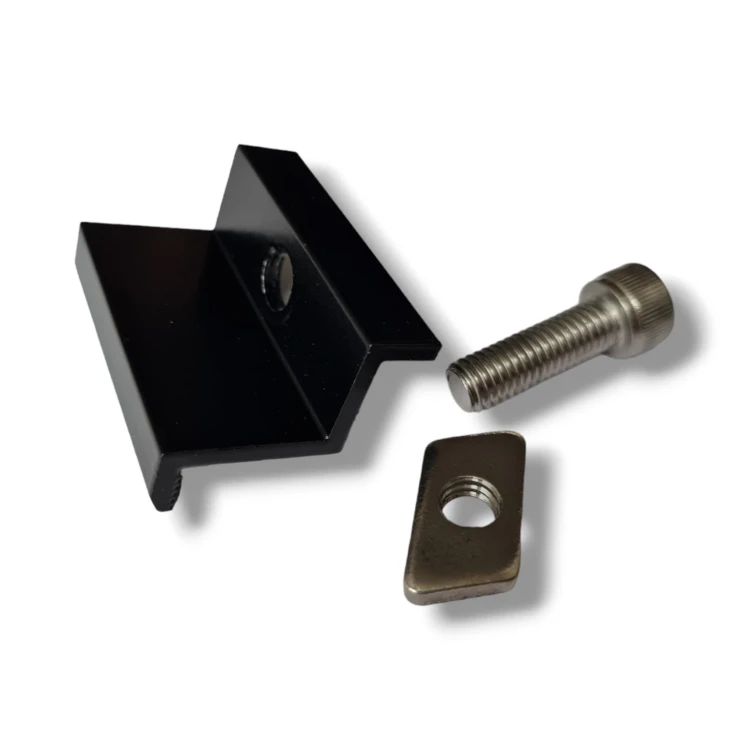

W zestawie: klema aluminiowa, śruba DIN 912 M8x20 oraz wkładka montażowa.

Montaż zestawu klemy ze śrubą i blaszką stykową uziemiającą.

Klema boczna służy do mocowania zewnętrznej krawędzi panelu fotowoltaicznego do aluminiowego profilu konstrukcyjnego. Stosowana jest jako element wykończeniowy na końcach rzędów modułów — zarówno na dachach płaskich, jak i spadzistych. Do mocowania paneli pomiędzy sobą należy stosować klemy środkowe.

Wkładka montażowa wsuwa się w rowek profilu aluminiowego. Dokręcenie śruby rozpiera wkładkę wewnątrz kanału, zapewniając pewne i trwałe mocowanie bez konieczności stosowania nakrętki.

Klema wykonana z aluminium 6060 z czarnym malowaniem proszkowym. Powłoka lakiernicza zwiększa odporność na warunki atmosferyczne i zapewnia estetyczny wygląd instalacji.

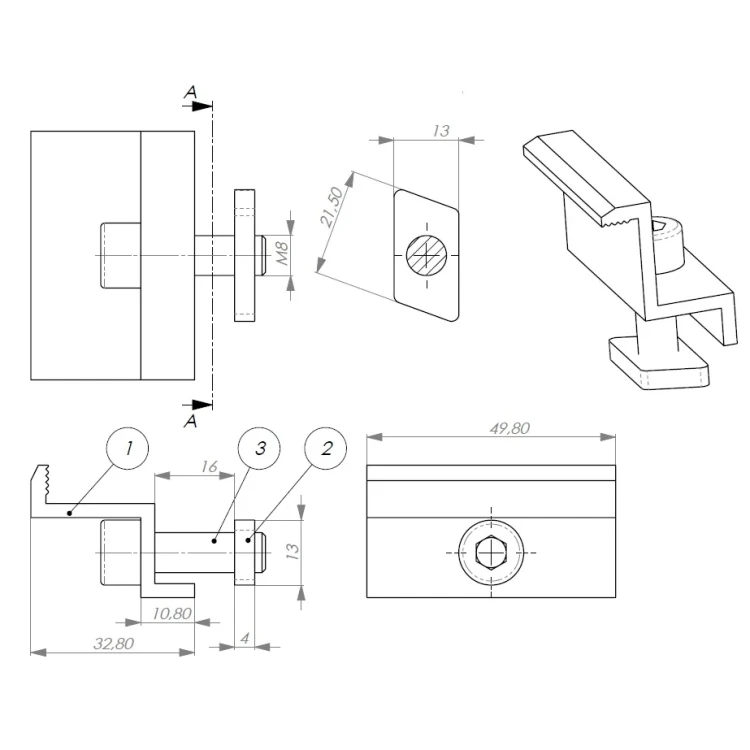

Wymiary: szerokość 32,8 mm, długość 49,8 mm, wkładka 21,5 × 13 mm.

Klema jest kompatybilna z profilami montażowymi:

  • Profile aluminiowe na śrubę sześciokątną
  • Profile trapezowe do dachów z blachy trapezowej

Dobór śruby imbusowej DIN 912:

Specyfikacja

Typ profiluRozmiar śruby
Profil teowyM8x20
Profil sześciokątnyM8x25
Mostek trapezowy (pod wpust)M8x20
Mostek trapezowy (pod śrubę sześciokątną)M8x25

Uwaga: zalecany moment dokręcania należy dobrać zgodnie z wytycznymi producenta paneli fotowoltaicznych.
