Mostek trapezowy aluminiowy H-40 z EPDM 330 mm – mocowanie PV do blachy trapezowej

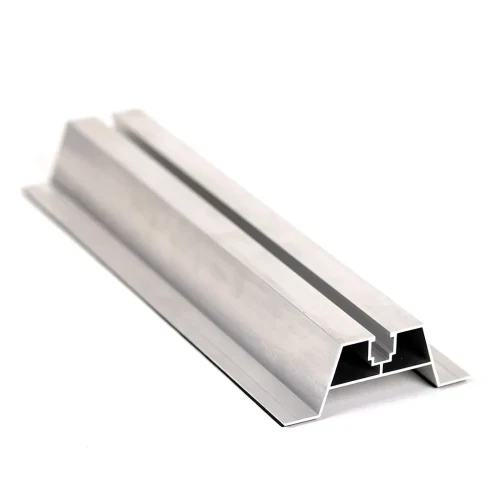

Mostek trapezowy H-40 z uszczelką EPDM to aluminiowy profil mostkowy przeznaczony do bezpośredniego mocowania modułów fotowoltaicznych na dachach krytych blachą trapezową. Wykonany ze stopu aluminium 6060, profil łączy wysoką odporność na korozję z dobrą wytrzymałością mechaniczną, co przekłada się na trwałość instalacji przez cały okres eksploatacji. Profil osadzany jest na szczycie fali blachy trapezowej, a jego wysokość zapewnia swobodny przepływ powietrza pod panelem — naturalne chłodzenie modułów poprawia ich wydajność i oddziela panel od nagrzanej powierzchni dachu. Górny kanał montażowy umożliwia mocowanie zacisków środkowych i końcowych za pomocą śrub z gniazdem sześciokątnym oraz nakrętek kwadratowych, co daje ekipie instalacyjnej elastyczność w pozycjonowaniu modułów.
Kluczowe zalety dla instalatora
- Uszczelka EPDM w komplecie — szczelne przyleganie do blachy bez dodatkowych materiałów uszczelniających
- Otwory montażowe wykonywane na miejscu — swobodne dopasowanie rozstawu śrub do rozstawu fal konkretnej blachy trapezowej, bez konieczności zamawiania wariantów pod różne profile dachowe
- Aluminium 6060 odporne na korozję i czynniki atmosferyczne
- Profil nadaje się do anodowania, co zapewnia dodatkową ochronę powierzchni
- Wysokość profilu gwarantuje naturalną wentylację modułów i ich oderwanie od gorącej powierzchni dachu
Montaż na dachu z blachy trapezowej

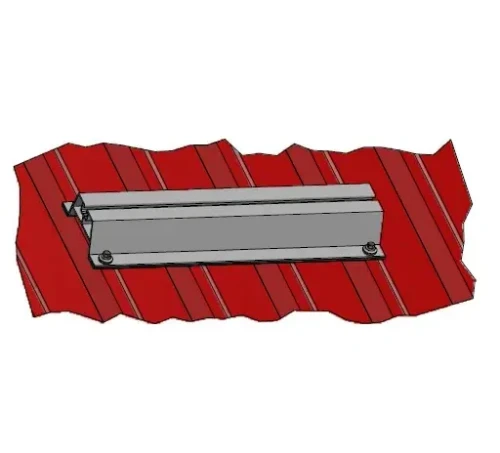

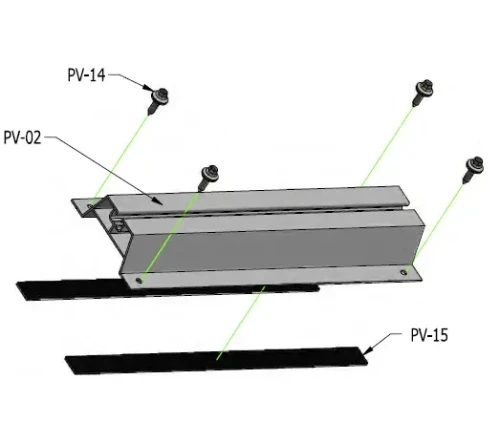

Mostek trapezowy osadza się bezpośrednio na szczycie fali blachy trapezowej. Uszczelka EPDM zapewnia szczelne przyleganie profilu do podłoża i chroni blachę przed uszkodzeniem w miejscu mocowania. Otwory na śruby mocujące profil do konstrukcji dachu wykonuje się na budowie — dzięki temu instalator dopasowuje rozstaw do konkretnego profilu blachy. Panele fotowoltaiczne mocowane są do górnego kanału mostka za pomocą zacisków środkowych lub końcowych.
Kompatybilność z systemem zacisków

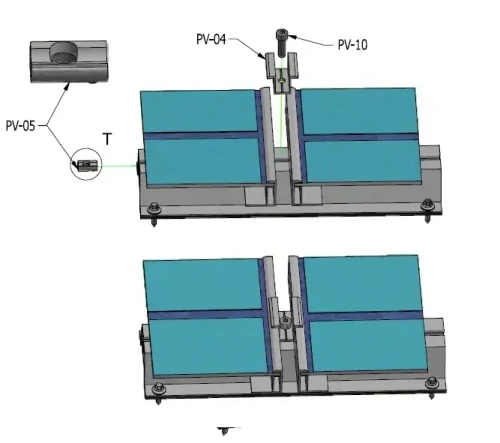

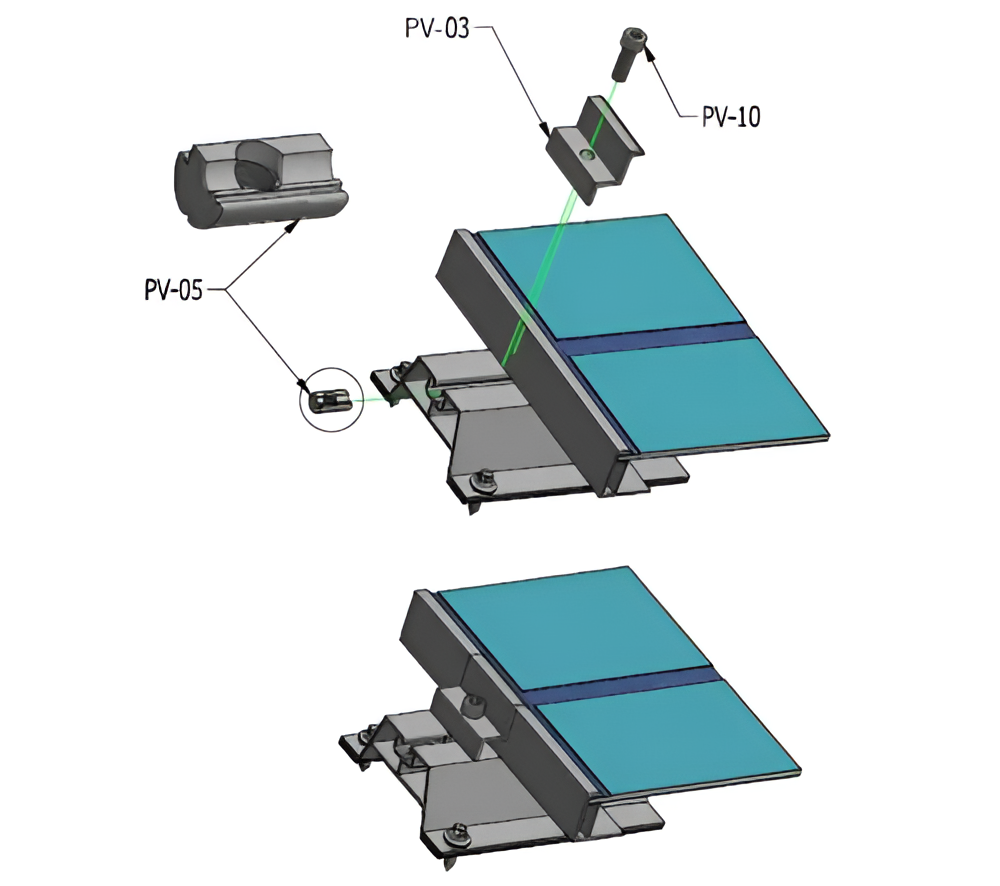

Profil współpracuje z szeroką gamą akcesoriów montażowych. Zaciski środkowe i końcowe osadzane są w górnym kanale szyny, a nakrętki kwadratowe z łbem sześciokątnym blokują je w żądanej pozycji. Poniższe schematy przedstawiają przykładowe konfiguracje z wykorzystaniem zacisków końcowych i środkowych.

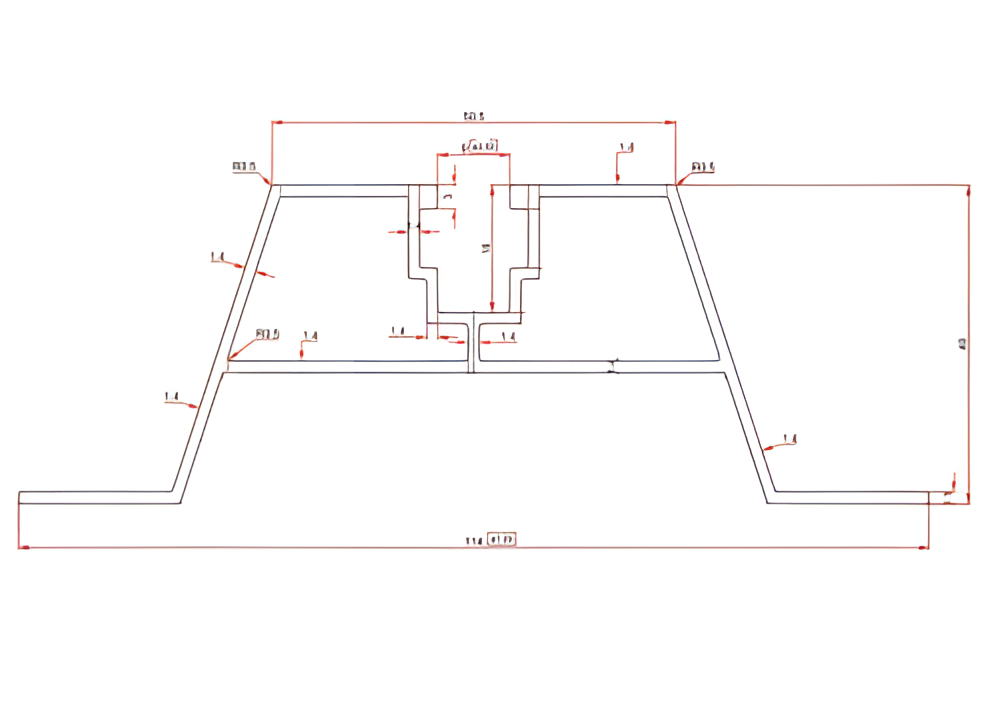

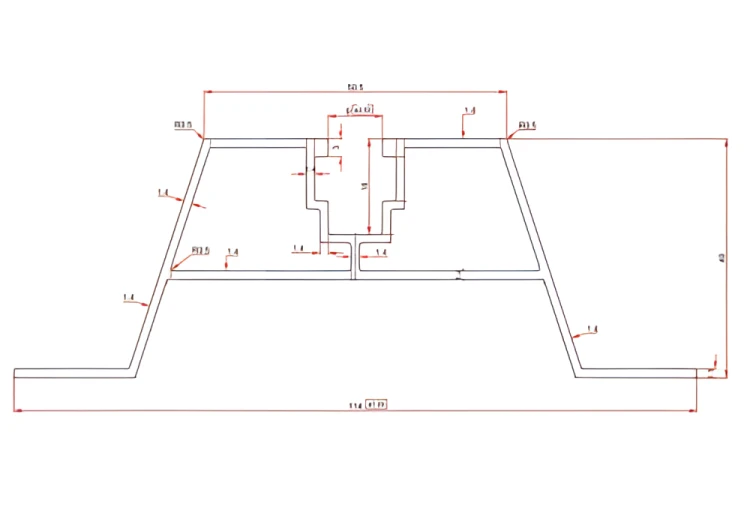

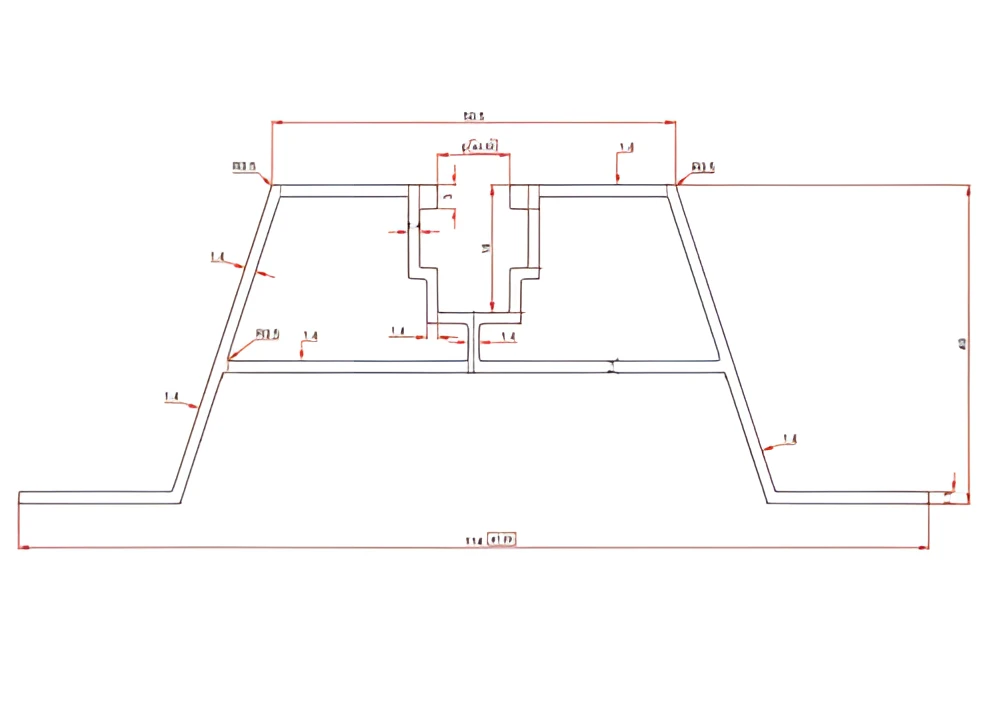

Konstrukcja profilu oparta jest na symetrycznym przekroju trapezowym z centralnym kanałem montażowym u góry. Duża powierzchnia styku z blachą zapewnia stabilność, a jednolita grubość ścianek gwarantuje odpowiednią sztywność przy zachowaniu niskiej masy. Równomierny rozkład obciążeń umożliwia zamocowanie zacisków w dowolnym punkcie wzdłuż kanału.
