Podkładka uziemiająca – płytka stykowa PV ze stali nierdzewnej 40×40 mm

Dostępność: W magazynie (duże ilości)

Dostawa w ciągu: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Ciężar: 0.004 kg

Cena/ szt.: 0,27 zł 0.27

zawiera 23% VAT, bez kosztów dostawy

Cena netto/ szt.: (0,22 zł)

bez 23% VAT i kosztów dostawy

* Opcje pakowania:

Szt.
Pakiet: 500 Sztuk
Pakiet: 15000 Sztuk
Pakiet: 30000 Sztuk

ilość szt.

Razem:

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Ocena:

Producent: -

Kod produktu: PV-20

poleć znajomemu

Opis

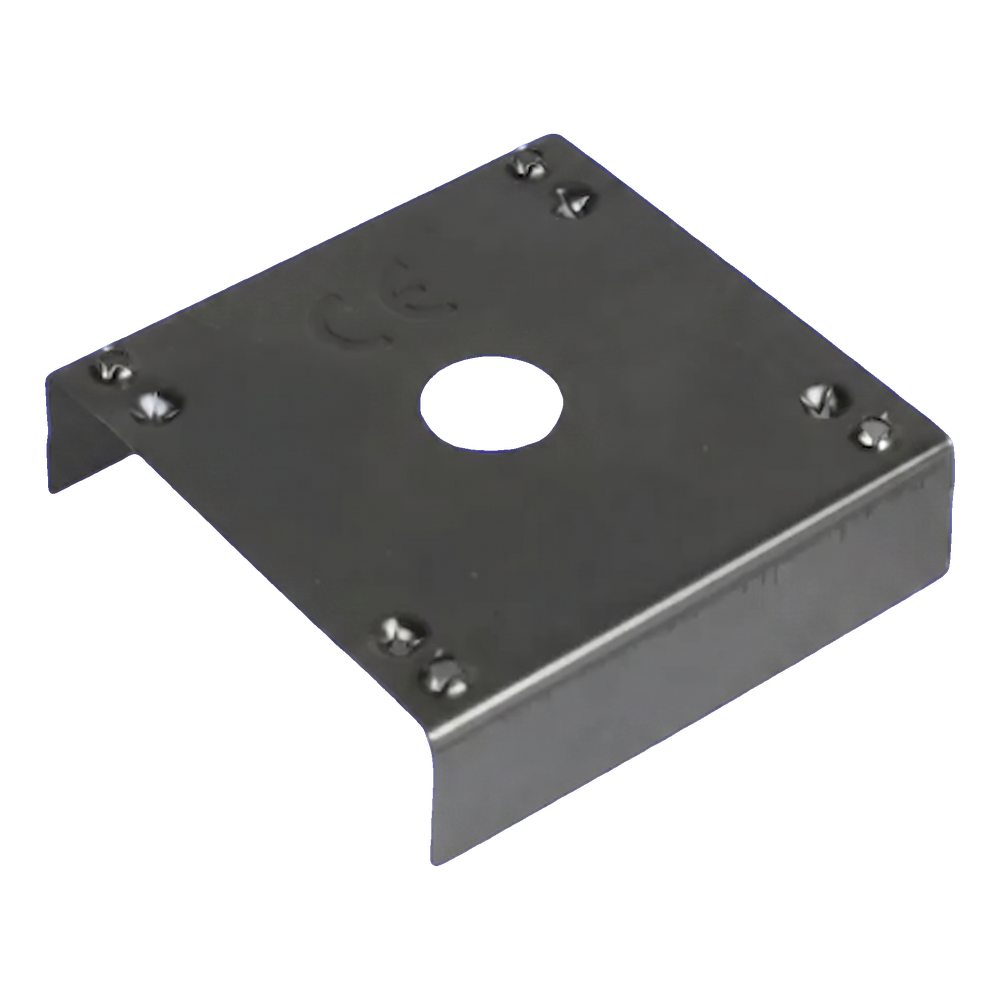

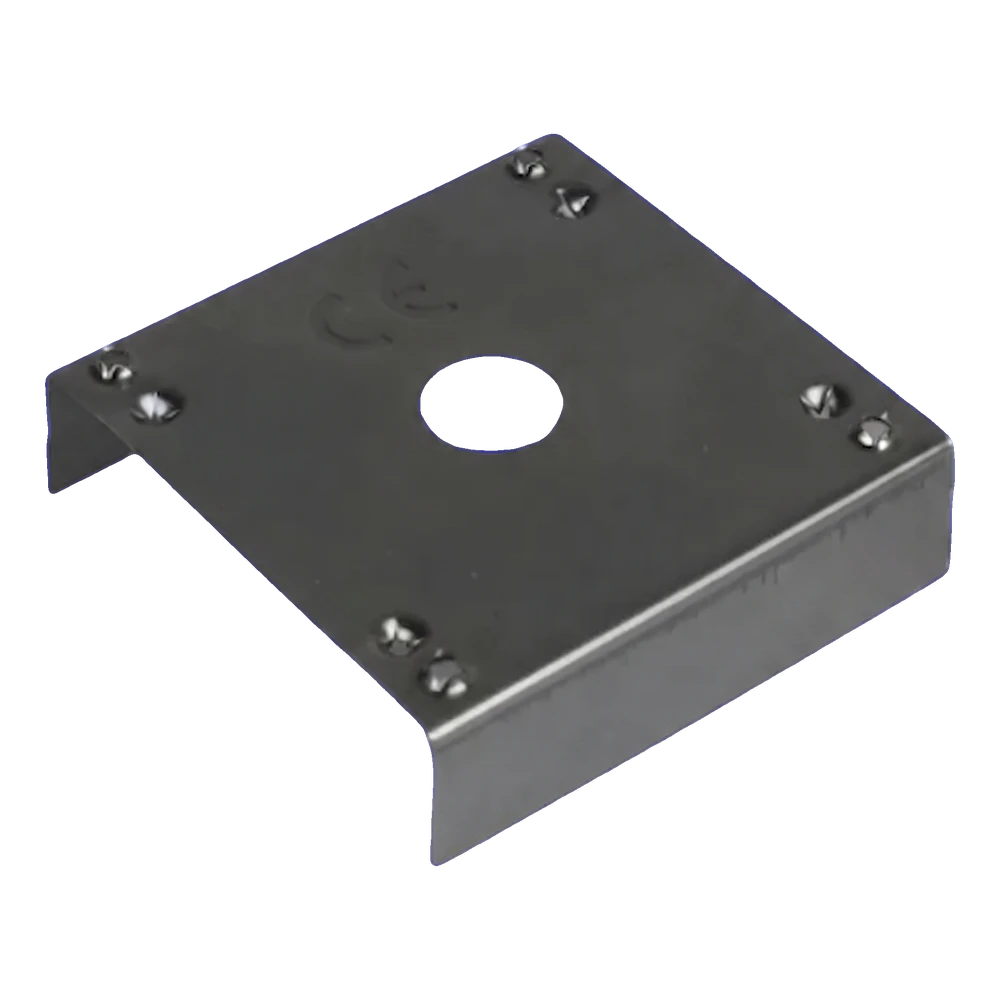

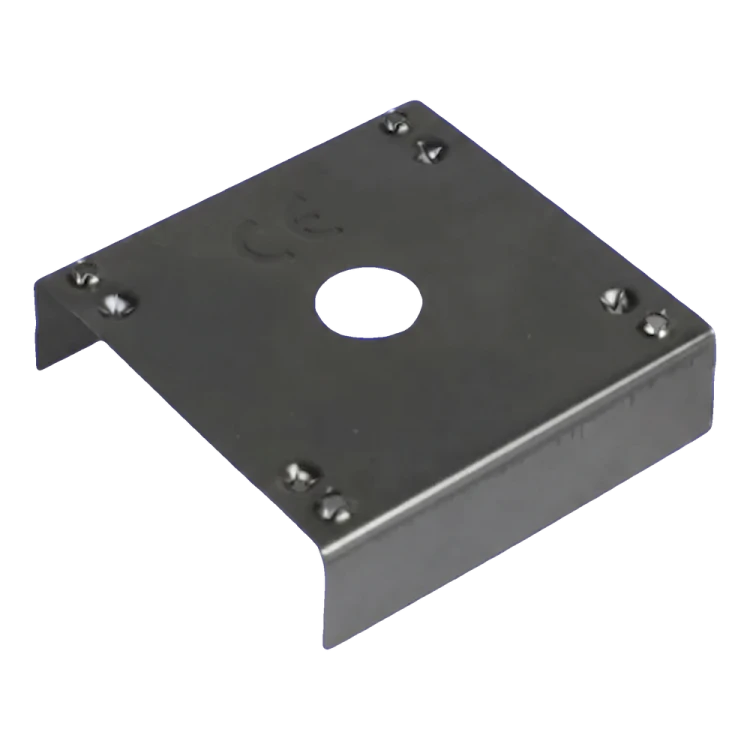

Podkładka uziemiająca – płytka stykowa PV ze stali nierdzewnej 40×40 mm

Podkładka uziemiająca – płytka stykowa 40×40 mm ze stali nierdzewnej

Podkładka uziemiająca – płytka stykowa to niezbędny element połączeń wyrównawczych w instalacjach fotowoltaicznych. Zapewnia galwaniczną ciągłość między ramami modułów PV a konstrukcją montażową, umożliwiając skuteczne wyrównanie potencjałów elektrycznych. Osiem ostrych wypustek stożkowych rozmieszczonych symetrycznie na powierzchni płytki przebija cienką warstwę anodowaną aluminium pokrywającą ramy paneli — warstwę, która jest izolatorem i nie przewodzi ładunków elektrycznych. Dzięki temu podkładka dociera bezpośrednio do warstwy metalicznego aluminium, tworząc solidne i trwałe połączenie elektryczne. Płytka jest wykonana ze stali nierdzewnej 1.4301 (gatunek austenityczny A2/304), co gwarantuje wyjątkową odporność na korozję i wieloletnią, nieprzerwaną eksploatację w każdych warunkach atmosferycznych. Kształt ceownika otwartego z dwoma zagiętymi skrzydełkami ułatwia pozycjonowanie na profilu montażowym i stabilizuje element przed dokręceniem śruby.

Dlaczego warto stosować płytki stykowe

Przebijają anodowaną warstwę izolacyjną ram paneli, zapewniając pewny kontakt elektryczny

Stal nierdzewna A2 (1.4301/304) — austenityczna, niemagnetyczna, odporna na korozję w każdych warunkach środowiskowych, także w atmosferze morskiej i przemysłowej

Kompaktowe wymiary 40×40 mm — kompatybilność z typowymi profilami montażowymi PV

Kształt ceownika stabilizuje podkładkę na profilu — szybki i pewny montaż bez dodatkowego pozycjonowania

Minimalna waga (4 g) nie wpływa na obciążenie konstrukcji

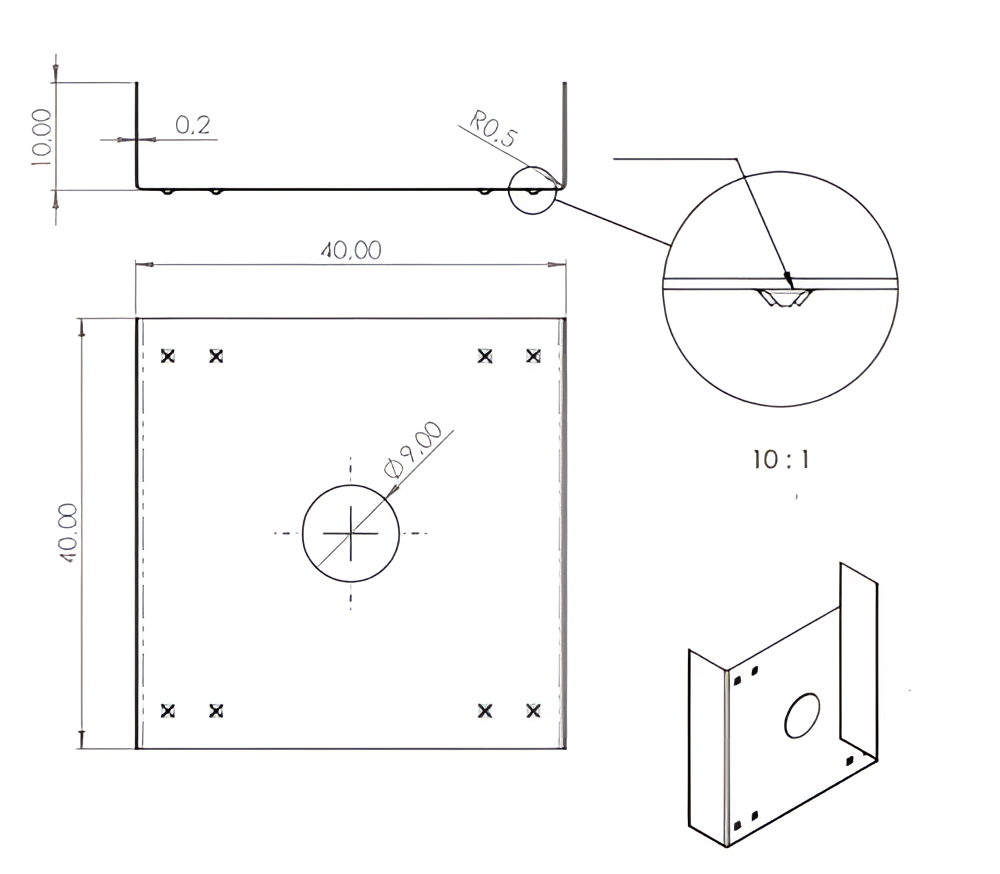

Rysunek techniczny podkładki uziemiającej 40×40 mm z wymiarami i detalem wypustki

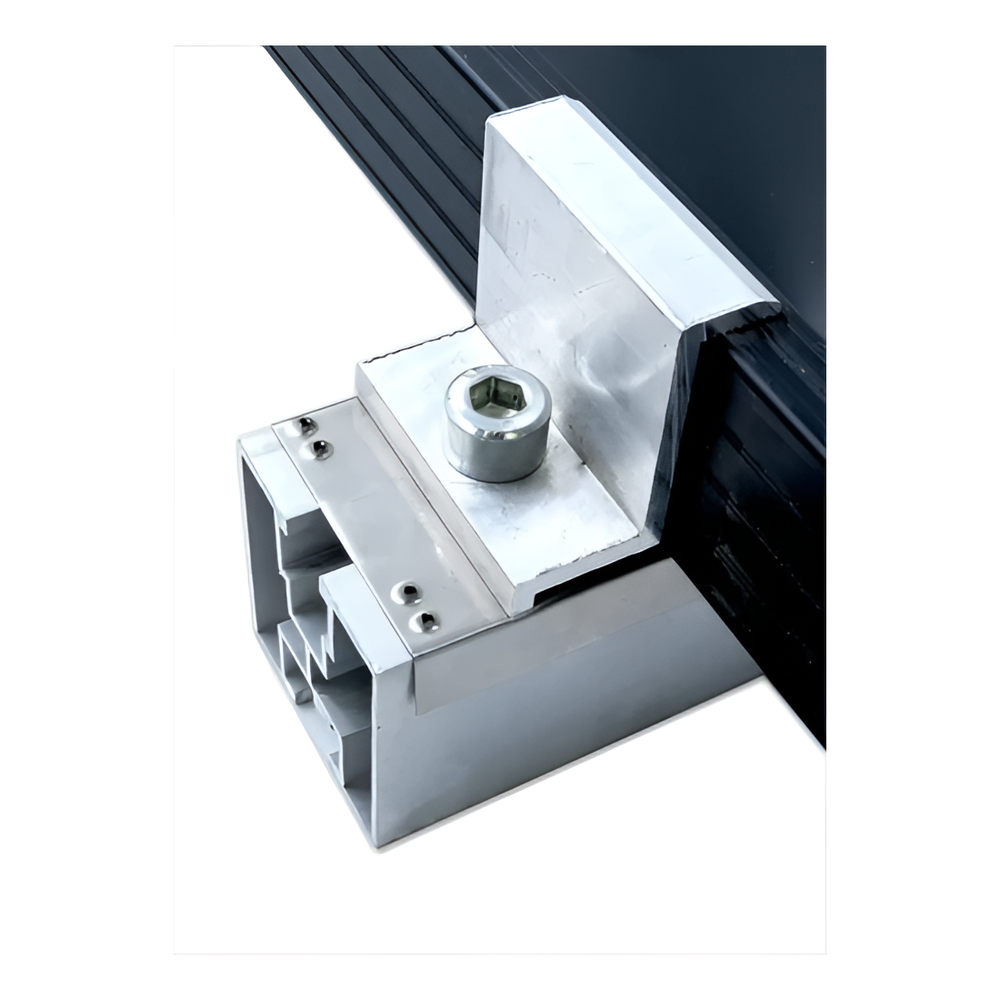

Podkładka uziemiająca zamontowana między klemą a profilem aluminiowym z ramą panelu PV

Zdjęcie przedstawia podkładkę stykową zamontowaną pomiędzy klemą mocującą a profilem aluminiowym konstrukcji PV. Wypustki uziemiające dociskane są do ramy modułu fotowoltaicznego, przebijając warstwę anodowaną i zapewniając niezawodny kontakt galwaniczny niezbędny do prawidłowego wyrównania potencjałów w instalacji.

Film prezentujący podkładkę uziemiającą w instalacji fotowoltaicznej

Film prezentujący zastosowanie płytki stykowej w połączeniach wyrównawczych PV

Film prezentujący montaż elementów uziemiających w systemie fotowoltaicznym

Parametry techniczne

Typ elementu	podkładka uziemiająca – płytka stykowa
Średnica / wymiar	40 × 40 mm
Wysokość zagięcia (skrzydełko)	10 mm
Średnica otworu montażowego	Ø 9 mm
Grubość	0,2 mm
Liczba wypustek uziemiających	8
Promień wypustki	R 0,5 mm

Materiał

Materiał	stal nierdzewna 1.4301 (A2 / gatunek 304)
Odporność na korozję	wysoka — austenityczna stal niemagnetyczna z dodatkiem niklu

Montaż i zastosowanie

Sposób montażu	dokręcanie śrubą przez otwór centralny Ø 9 mm na profilu montażowym
Kompatybilne profile / konstrukcje	aluminiowe profile montażowe PV — ramy modułów fotowoltaicznych

Właściwości fizyczne

Waga	0,004 kg (4 g)

Bezpieczeństwo produktu (GPSR)

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności

Kraj wysyłki:
