Podkładka uziemiająca PV okrągła z wycięciem Ø44 mm – stal nierdzewna A2
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka uziemiająca PV okrągła z wycięciem Ø44 mm – stal nierdzewna A2

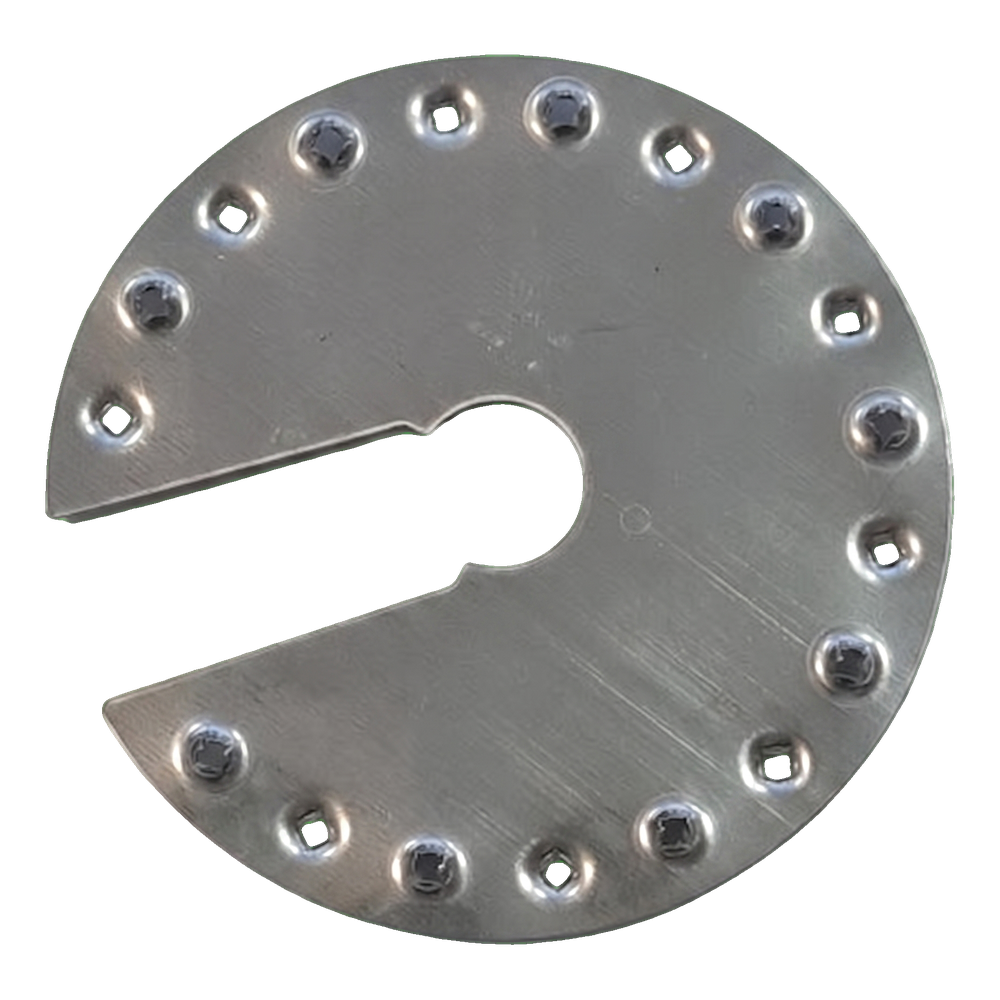

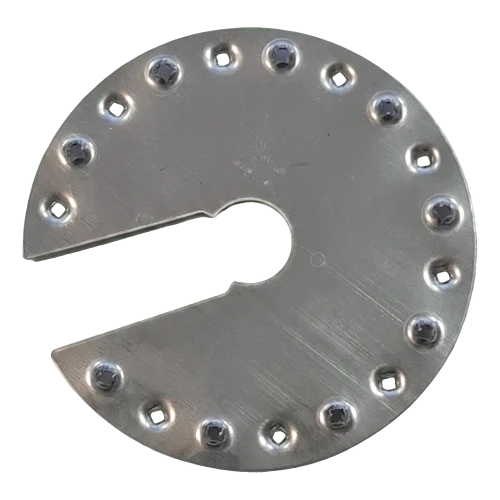

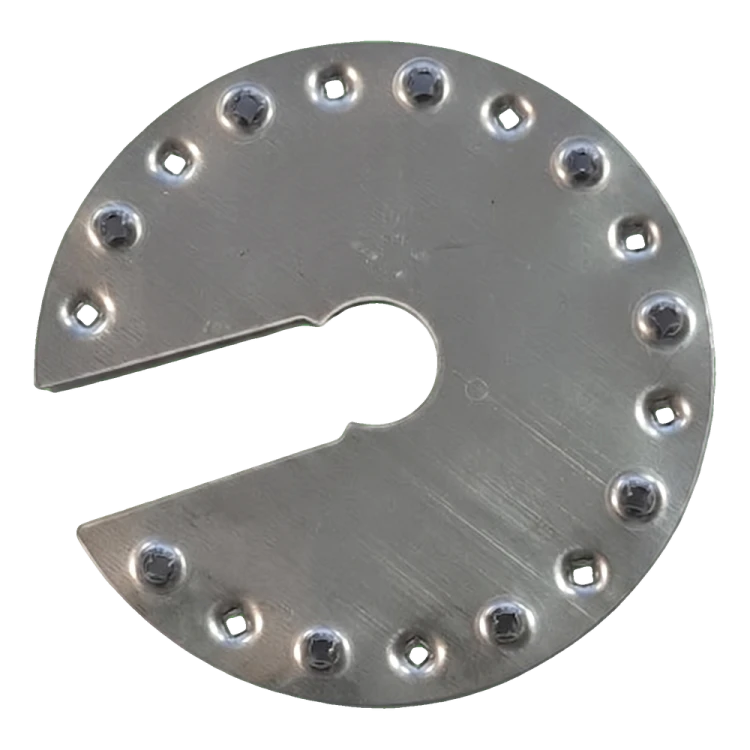

Podkładka uziemiająca wariant IV to okrągły element montażowy z charakterystycznym wycięciem, przeznaczony do wyrównywania potencjałów w instalacjach fotowoltaicznych. Zapewnia ciągłość galwaniczną połączeń między ramami modułów PV a konstrukcją montażową, spełniając wymogi ochrony odgromowej i uziemienia systemu. Podkładka wyposażona jest w ostre wypustki rozmieszczone obwodowo, które podczas dokręcania śruby przebijają cienką warstwę anodyzowanego aluminium pokrywającą ramy modułów fotowoltaicznych. Warstwa anodowana jest izolatorem — dopiero po jej przejściu wypustki docierają do czystego aluminium i tworzą solidne, trwałe połączenie elektryczne. Wykonanie ze stali nierdzewnej A2 (1.4301, gatunek 304) gwarantuje wyjątkową odporność na korozję w każdych warunkach atmosferycznych, zapewniając nieprzerwaną pracę przez cały okres eksploatacji instalacji.
Kluczowe zalety dla instalatora
- Wypustki przebijające warstwę anodowaną — pewne połączenie elektryczne bez dodatkowego przygotowania powierzchni
- Austenityczna stal niemagnetyczna — elastyczna i odporna na naprężenia, przeznaczona do pracy w każdych warunkach środowiskowych
- Wycięcie umożliwia szybkie nasunięcie podkładki na śrubę bez jej demontażu — przyspiesza montaż
- Kompaktowa i lekka konstrukcja — bez wpływu na obciążenie profili i ram
- Wysoka odporność na korozję dzięki dodatkowi niklu w stopie — trwałość przez cały okres eksploatacji instalacji PV

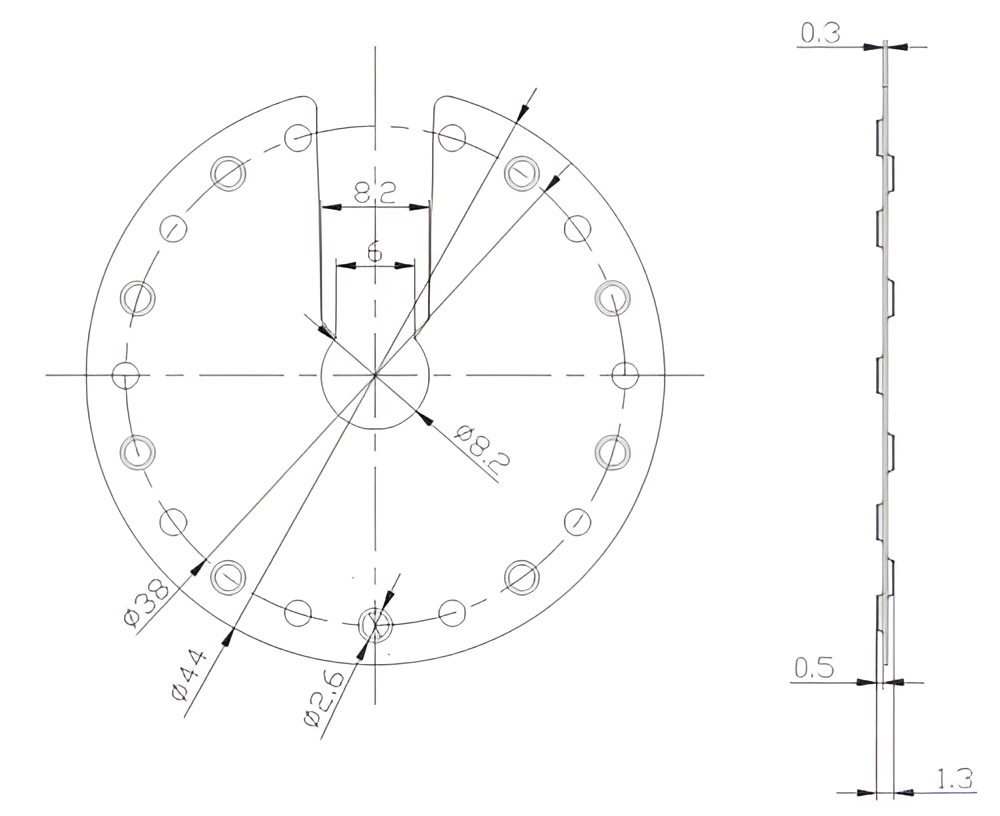

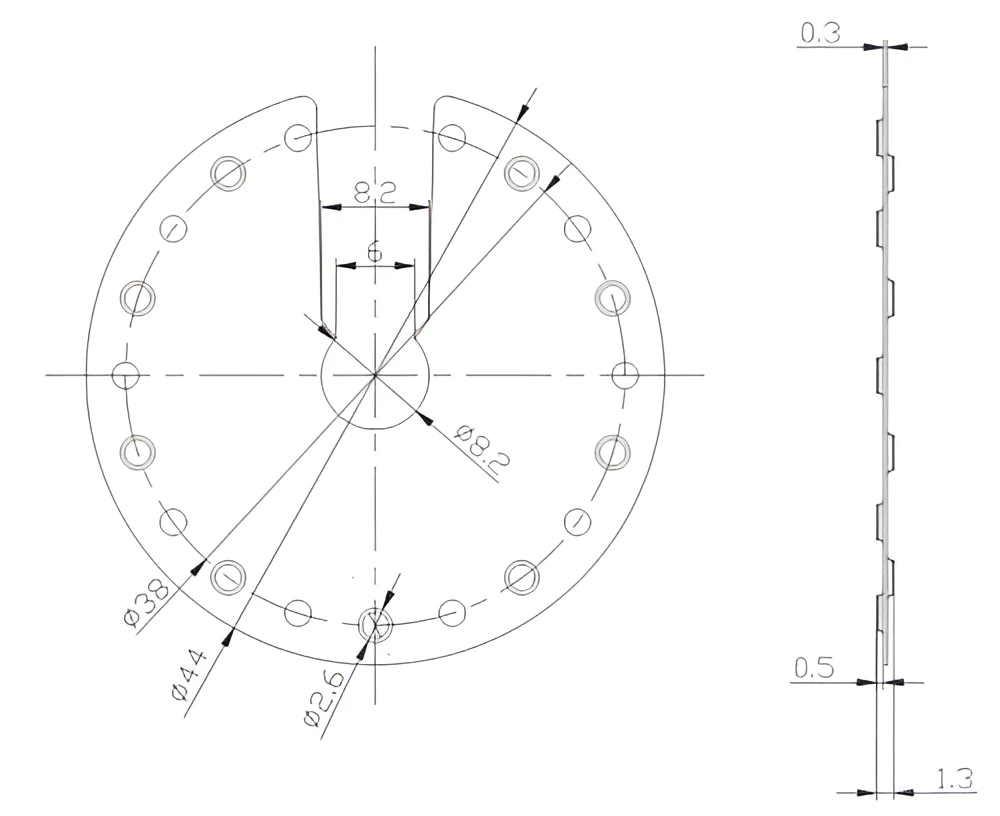

Rysunek techniczny przedstawia widok z góry oraz przekrój boczny podkładki. Widoczne są wypustki rozmieszczone na obwodzie, otwór centralny z wycięciem typu dziurki od klucza oraz profil boczny ukazujący wysokość wypustek względem płaszczyzny bazowej.
