Klema boczna aluminiowa 30 mm do paneli PV z wkładką montażową M8x20
Wystaw opinię o produkcie
Klema boczna aluminiowa 30 mm | Zestaw ze śrubą M8x20 | Aluminium 6060. Klema dociskowa boczna do montażu paneli fotowoltaicznych z ramką o grubości 30 mm. W zestawie śruba DIN 912 M8x20 i wkładka montażowa. Wymiary 32,8 × 49,8 mm, kolor srebrny. Materiał: stop aluminium 6060 o wysokiej wytrzymałości i odporności na korozję.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] Klemy #34
- Typ klemy Boczna
- Grubość panelu [mm] 30
- Kolor Srebrny
- Pin uziemiający Nie
- Dodatkowe wyposażenie Komplet śruba + wkładka
Opis

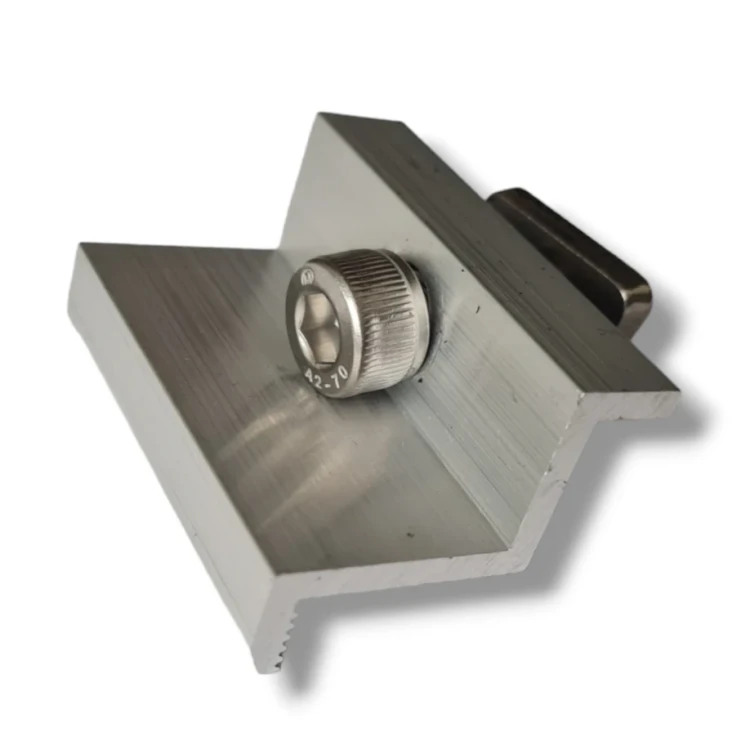

Klema boczna H30 srebrna ze śrubą i wkładką
Klema boczna (końcowa) do mocowania modułów fotowoltaicznych. Przeznaczona do paneli o grubości ramki 30 mm.

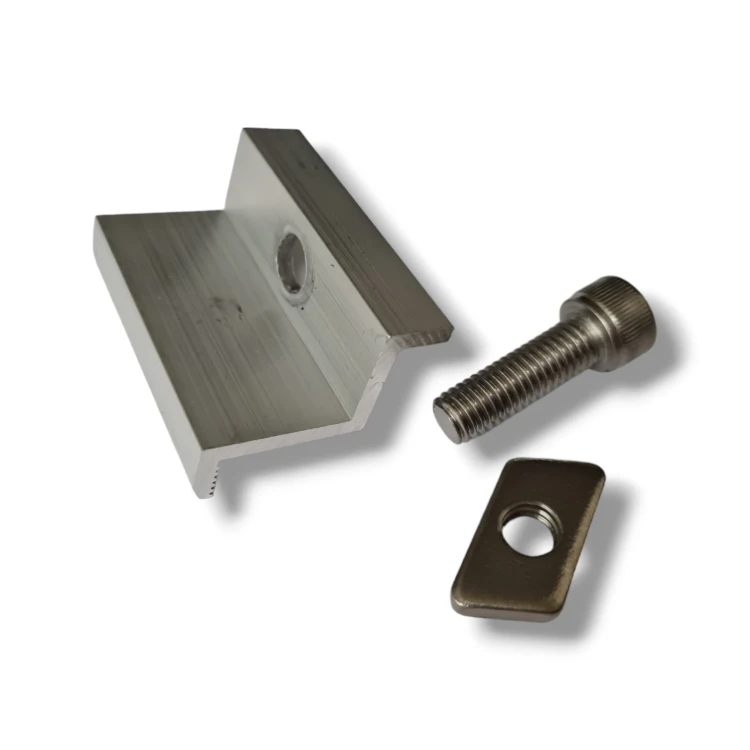

W zestawie: klema aluminiowa, śruba DIN 912 M8x20 oraz wkładka montażowa.
Montaż zestawu klemy ze śrubą i wkładką oraz blaszką stykową uziemiającą.
Klema boczna służy do mocowania zewnętrznej krawędzi panelu fotowoltaicznego do aluminiowego profilu konstrukcyjnego. Stosowana jest jako element wykończeniowy na końcach rzędów modułów — zarówno na dachach płaskich, jak i spadzistych. Do mocowania paneli pomiędzy sobą należy stosować klemy środkowe.
Wkładka montażowa wsuwa się w rowek profilu aluminiowego. Dokręcenie śruby rozpiera wkładkę wewnątrz kanału, zapewniając pewne i trwałe mocowanie bez konieczności stosowania nakrętki.
Klema wykonana z aluminium 6060 w naturalnym kolorze srebrnym. Aluminium charakteryzuje się wysoką odpornością na korozję i warunki atmosferyczne.

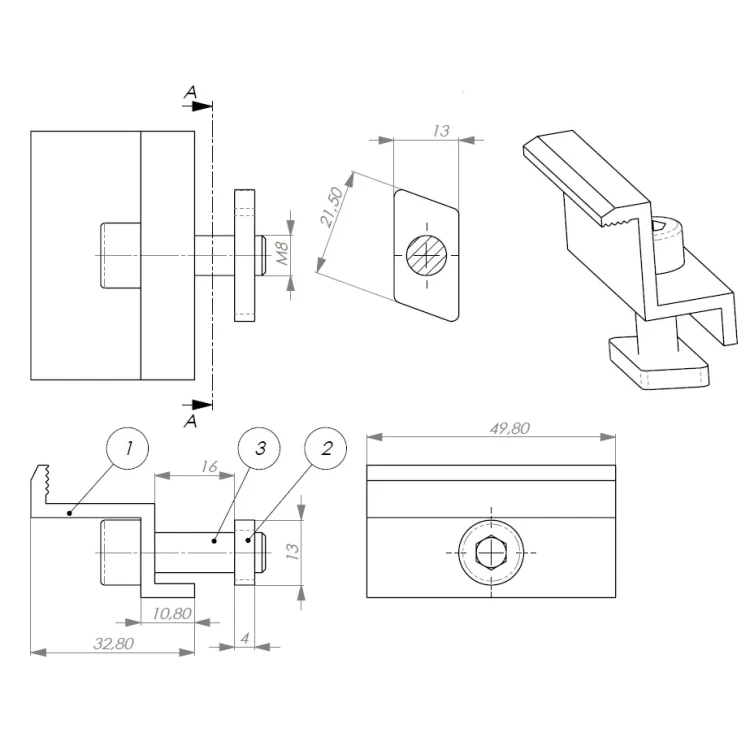

Wymiary: szerokość 32,8 mm, długość 49,8 mm, wkładka 21,5 × 13 mm.
Klema jest kompatybilna z profilami montażowymi:
- Profile aluminiowe na śrubę sześciokątną
- Profile trapezowe do dachów z blachy trapezowej
Dobór śruby imbusowej DIN 912:
Specyfikacja
| Typ profilu | Rozmiar śruby |
|---|---|
| Profil teowy | M8x20 |
| Profil sześciokątny | M8x25 |
| Mostek trapezowy (pod wpust) | M8x20 |
| Mostek trapezowy (pod śrubę sześciokątną) | M8x25 |
Uwaga: zalecany moment dokręcania należy dobrać zgodnie z wytycznymi producenta paneli fotowoltaicznych.
