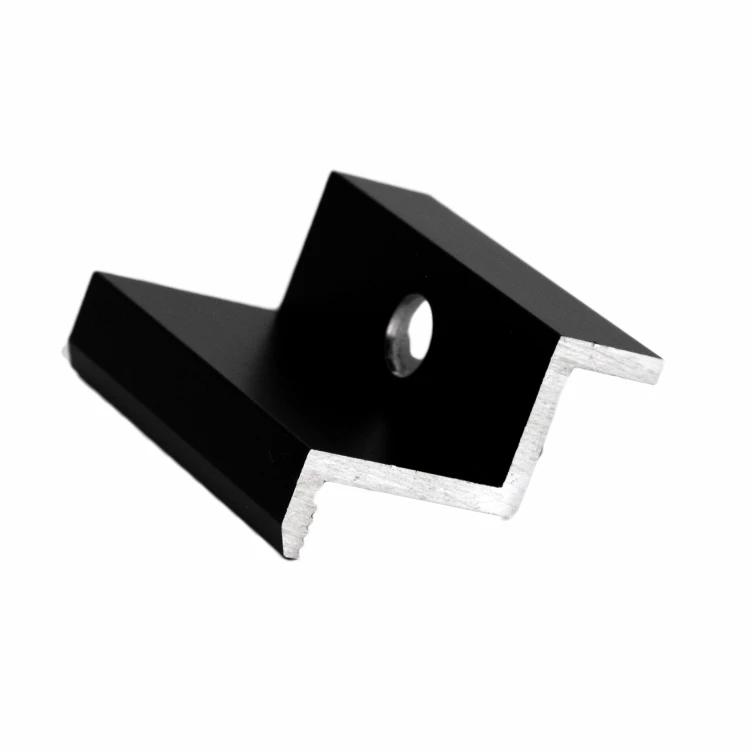

Klema dociskowa boczna H32 Aluminium 6060 Otwór M8 Anodowana
towar niedostępny
dodaj do przechowalni
Opis
Klema boczna H32 czarna anodowana
Klema boczna (końcowa) do mocowania modułów fotowoltaicznych. Przeznaczona do paneli o grubości ramki 32 mm.
W zestawie: klema aluminiowa. Śrubę i nakrętkę należy dobrać osobno.

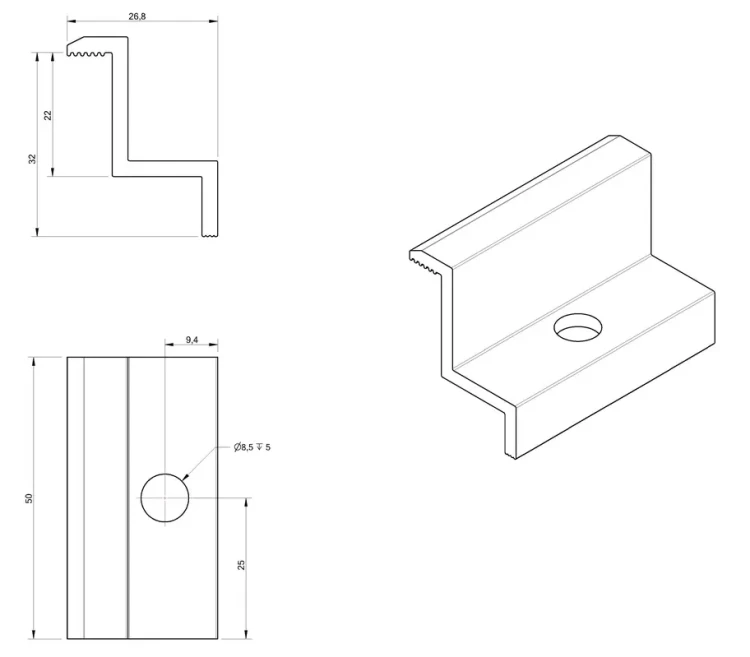

Widok klemy bocznej z różnych stron.

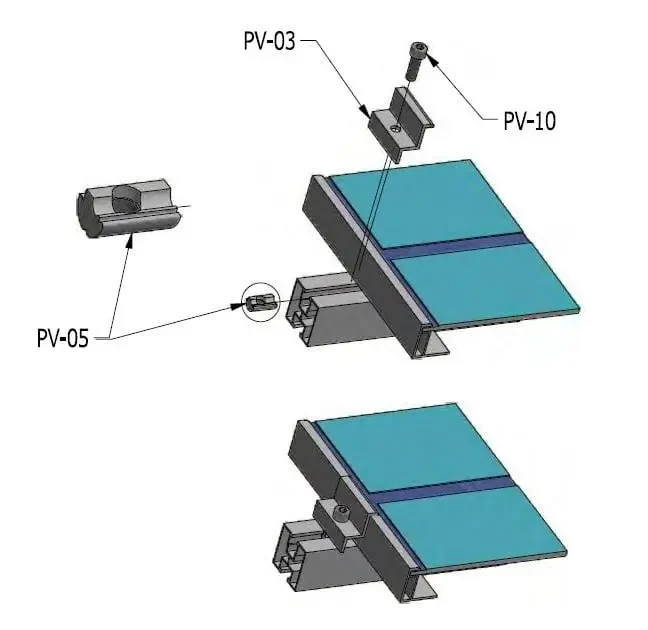

Instrukcja montażu blaszki stykowej uziemiającej.

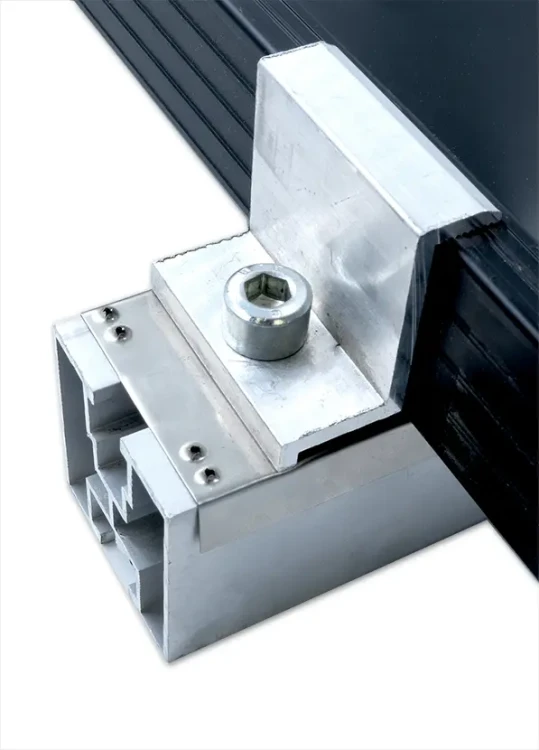

Prawidłowo zamontowana klema z blaszką uziemiającą i panelem.
Klema boczna służy do mocowania zewnętrznej krawędzi panelu fotowoltaicznego do aluminiowego profilu konstrukcyjnego. Stosowana jest jako element wykończeniowy na końcach rzędów modułów — zarówno na dachach płaskich, jak i spadzistych. Do mocowania paneli pomiędzy sobą należy stosować klemy środkowe.
Klema wykonana z aluminium 6060 z czarnym anodowaniem. Warstwa anodowana zwiększa odporność na korozję i warunki atmosferyczne oraz zapewnia estetyczny wygląd instalacji.

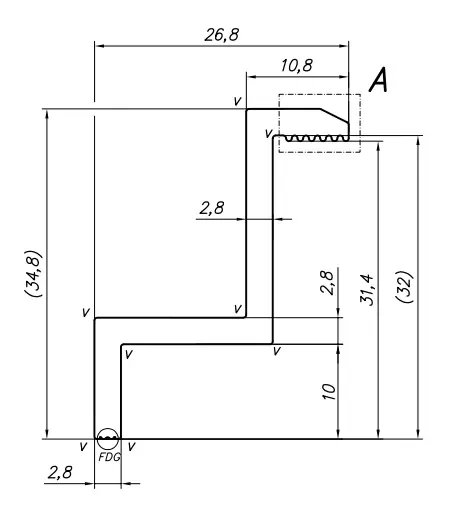

Wymiary: szerokość 26,8 mm, wysokość 34,8 mm, długość 50 mm, otwór Ø8,5 mm (na śrubę M8).
Klema jest kompatybilna z profilami montażowymi:
- Profile aluminiowe na śrubę sześciokątną
- Profile aluminiowe na śrubę T
- Profile trapezowe do dachów z blachy trapezowej
Dobór śruby imbusowej DIN 912:
Specyfikacja
| Typ profilu | Rozmiar śruby |
|---|---|
| Profil teowy | M8x20 |
| Profil sześciokątny | M8x25 |
| Mostek trapezowy (pod wpust) | M8x20 |
| Mostek trapezowy (pod śrubę sześciokątną) | M8x25 |
Uwaga: zalecany moment dokręcania należy dobrać zgodnie z wytycznymi producenta paneli fotowoltaicznych.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dane techniczne
| Grubość panelu [mm] | - |
| Kolor | Czarny |
| Regulacja | Brak regulacji |
| Dodatkowe wyposażenie | Brak |
| Pin uziemiający | Brak |
