Klema środkowa H25 L50 surowa z pinem uziemiającym aluminium 6063-T66
Wystaw opinię o produkcie
Klema środkowa H25 | Pin uziemiający | Aluminium 6063-T66. Klema montażowa do modułów fotowoltaicznych z ramką o grubości od 30 mm. Zapewnia galwaniczne połączenie i wyrównanie potencjałów bez dodatkowych podkładek. Kompatybilna z systemami montażowymi L50. Wytrzymała konstrukcja aluminiowa, odporność na korozję, długotrwała eksploatacja w instalacjach PV.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] Klemy #34
- Typ klemy Środkowa
- Grubość panelu [mm] 30-45
- Kolor Srebrny
- Pin uziemiający Tak
- Dodatkowe wyposażenie Brak
Opis
Klema środkowa L50 H25 - wysoka - surowa z pinem uziemiającym

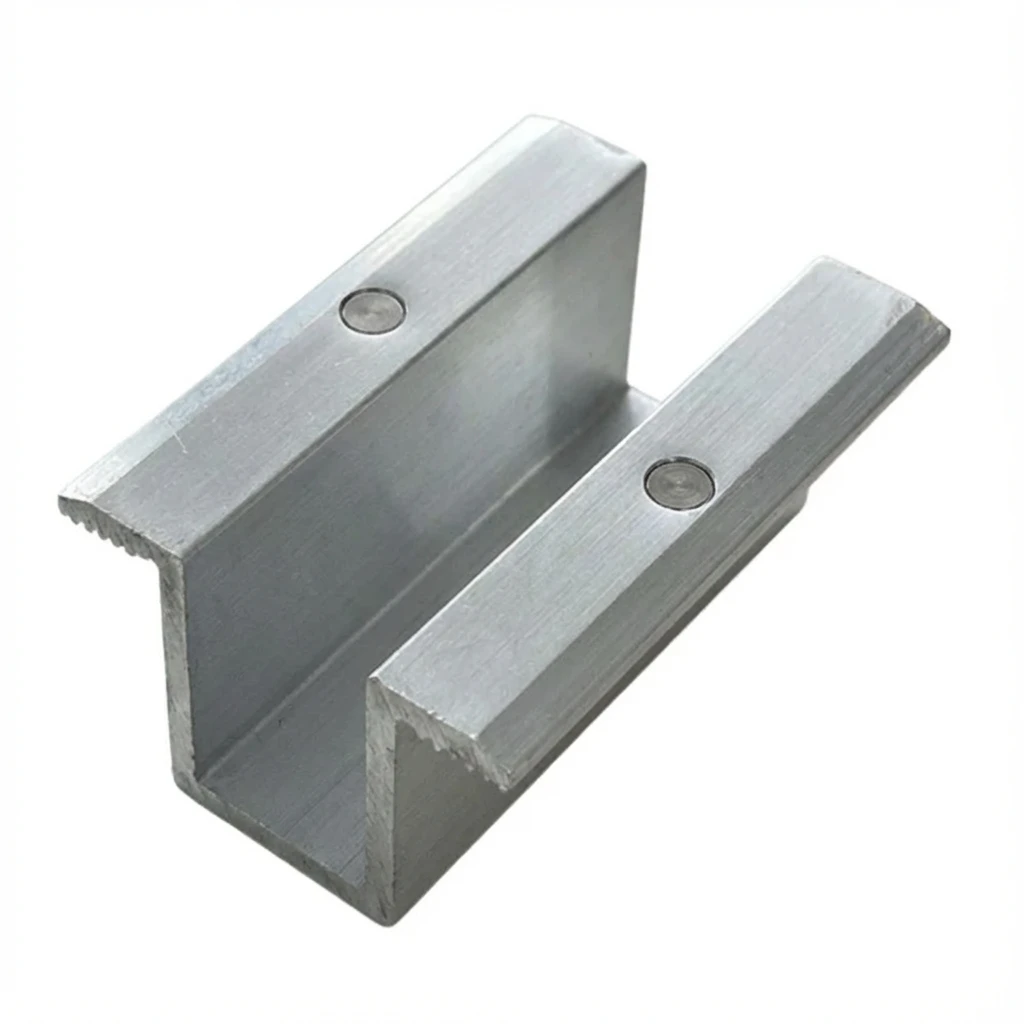

Klema dociskowa środkowa H25 z pinem uziemiającym to profesjonalny element montażowy przeznaczony do mocowania modułów fotowoltaicznych o wysokości ramki od 30 mm wzwyż. Wykonana z wysokogatunkowego stopu aluminium 6063-T66, zapewnia trwałe i bezpieczne zamocowanie paneli słonecznych na konstrukcji wsporczej. Powierzchnia elementu pozostaje surowa, bez dodatkowych powłok ochronnych, co umożliwia precyzyjne i niezawodne wyrównanie potencjałów między elementami instalacji.

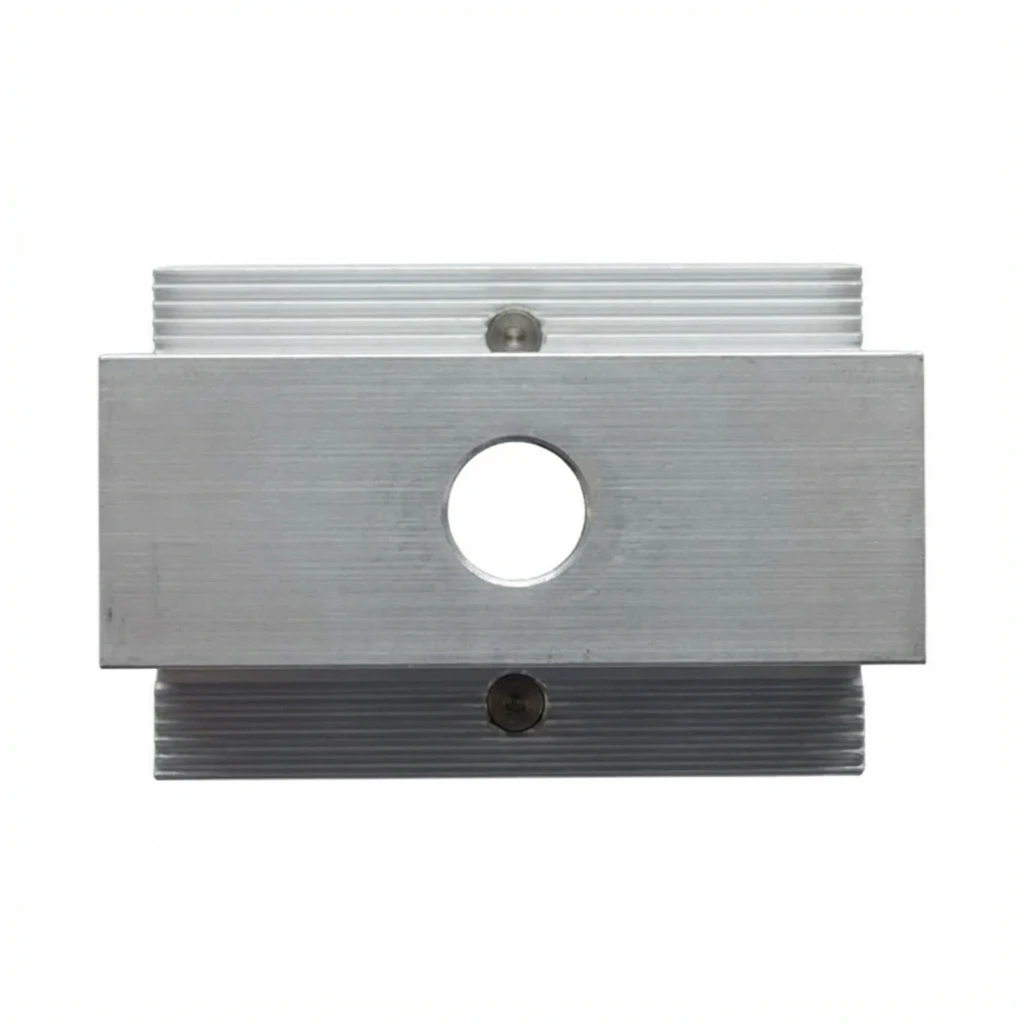

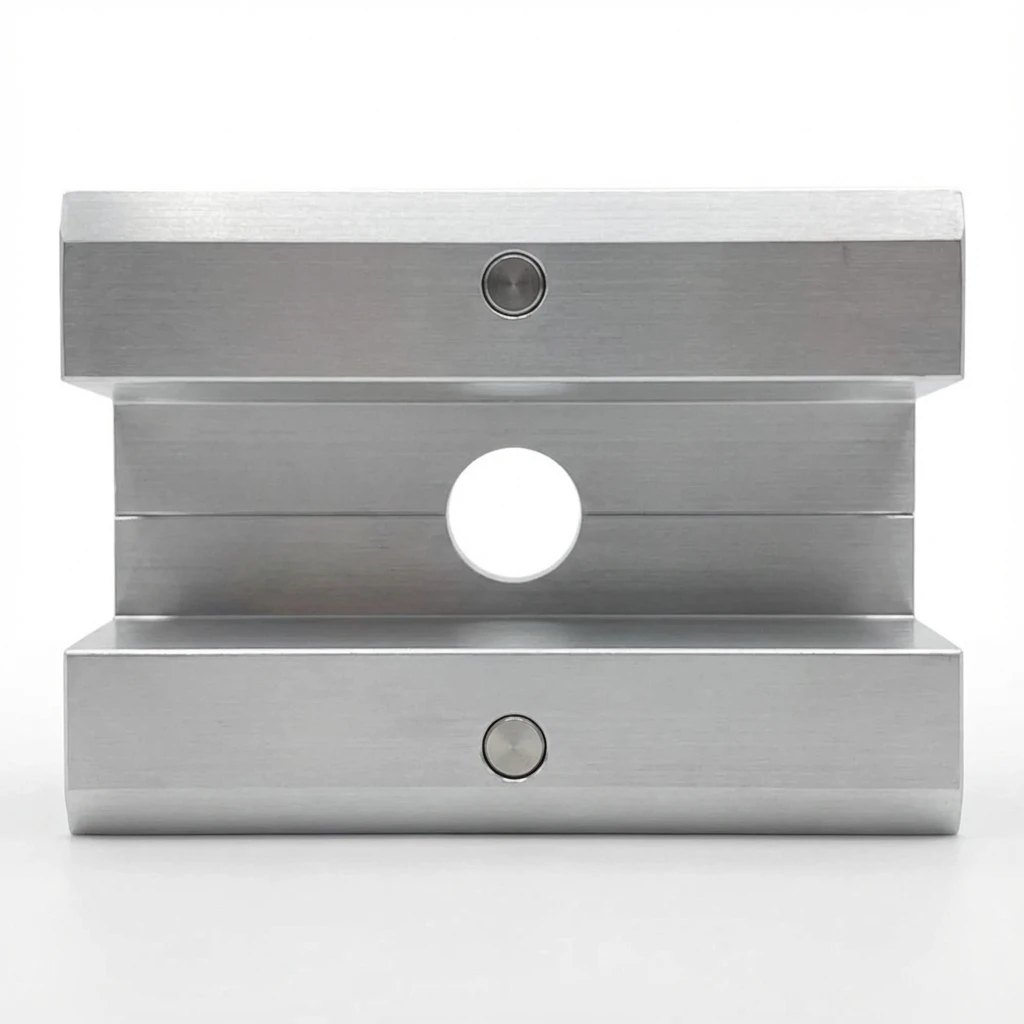

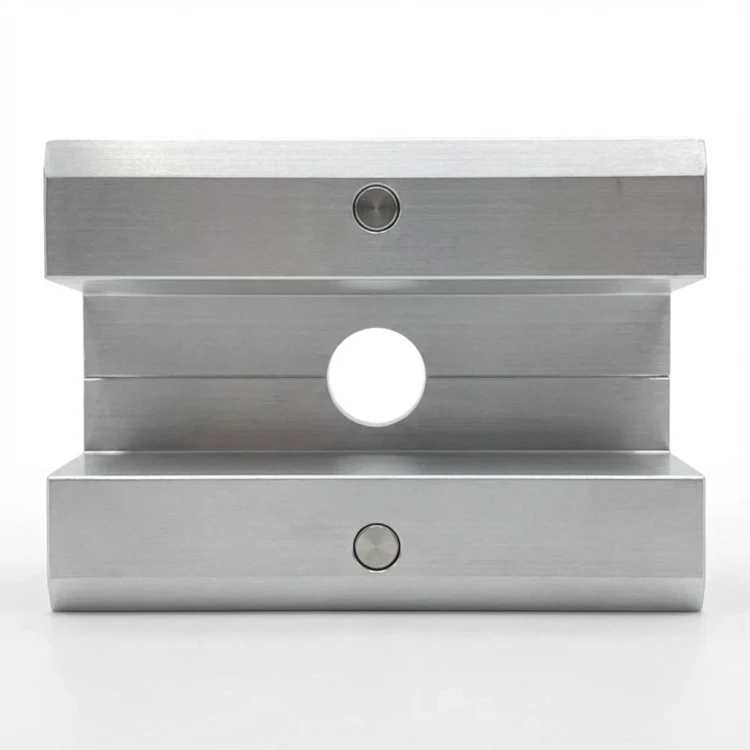

Wyróżniającą cechą tej klemy są dwa zintegrowane piny uziemiające – po jednym na każdą stronę – które umożliwiają szybkie i skuteczne wyrównanie potencjałów między sąsiadującymi modułami fotowoltaicznymi, przebijając ich anodowaną warstwę podczas dokręcania. Takie rozwiązanie nie tylko ułatwia montaż, eliminując konieczność stosowania dodatkowych podkładek uziemiających, ale także znacznie skraca czas instalacji, zapewniając wysoki poziom bezpieczeństwa i efektywności całego systemu.
Jest to innowacyjne rozwiązanie wspierające instalacje ochrony odgromowej i przepięciowej, szczególnie przydatne w systemach fotowoltaicznych.

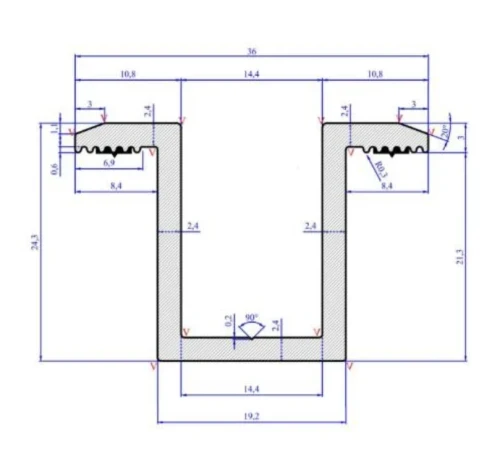

Dane techniczne
- Wysokość ramki modułu: od 30 mm wzwyż
- Szerokość całkowita: 36 mm
- Wysokość całkowita: 24,3 mm
- Długość całkowita: 50 mm
- Szerokość kanału wewnętrznego: 14,4 mm
- Średnica otworu montażowego: 9 mm (M8)
- Materiał: aluminium 6063-T66
- Wykończenie: surowe aluminium
- Zalecany moment dokręcania: dokładną wartość należy zawsze sprawdzić w specyfikacji producenta modułu
- Stosowane śruby: M8
Zastosowanie Klema dociskowa środkowa jest istotnym elementem mocującym do instalacji modułów słonecznych – służy do łączenia i mocowania dwóch sąsiadujących paneli do profilu aluminiowego. Produkt przeznaczony jest do montażu modułów solarnych na dachach płaskich i spadzistych. Stosuj klemy środkowe pomiędzy sąsiadującymi panelami w rzędzie. Do mocowania paneli skrajnych (na końcach rzędów) należy używać klem bocznych.
Kompatybilność
- Profile aluminiowe dostosowane do śrub sześciokątnych
- Profile aluminiowe do śrub typu T
- Profile trapezowe do dachów z blachy trapezowej
Zalety
- Wysokiej jakości materiał – wykonana z aluminium 6063-T66, charakteryzuje się dużą odpornością na warunki atmosferyczne.
- Trwałość – wysoka jakość wykonania gwarantuje trwałe zamocowanie konstrukcji paneli fotowoltaicznych.
- Odporność na korozję – odporna na działanie czynników zewnętrznych i korozję.
- Wytrzymałość mechaniczna – odporna na uderzenia i uszkodzenia mechaniczne.
- Pewne przewodzenie – specjalnie zaprojektowane piny przebijają powłokę anodowaną paneli, zapewniając bezpieczne wyrównanie potencjałów bez potrzeby stosowania podkładek uziemiających.
- Wyrównanie potencjałów – zapewnia ciągłość przewodzenia między modułami a konstrukcją wsporczą.
- Ryflowana powierzchnia – ząbkowane krawędzie dociskowe zapewniają pewny chwyt i zapobiegają przesuwaniu się paneli.
Wskazówki montażowe
- Zamontuj klemę na szynie montażowej za pomocą wpustu przesuwnego i śruby M8.
- Umieść dwa sąsiadujące panele fotowoltaiczne w obrębie klemy, upewniając się, że piny uziemiające mają kontakt z ramkami obu modułów.
- Dokręć śrubę – sprawdź specyfikację producenta panelu – to ona określa optymalną siłę dokręcenia.
Zawartość opakowania Klema dociskowa środkowa H25 z pinem uziemiającym. Uwaga: śruby, nakrętki i wpusty przesuwne należy zakupić osobno.
