PSG zawias regulowany bramowy M14 z szyldem 115×40 mm i platerem 75×55 mm

Przejdź do sekcji Opinie

Zawias regulowany bramowy PSG M14 ze stalową konstrukcją galwaniczną. Szyld 115×40 mm, plater 75×55×3 mm, trzpień gwintowany 110 mm. Maksymalne obciążenie 80 kg. 4 otwory montażowe Ø10,5 mm. Waga 0,42 kg. Do bram skrzydłowych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 25,78 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M14
  • Materiał Stal
  • Regulacja Tak
  • Średnica 12
  • Sposób montażu Z szyldem

Opis

PSG zawias regulowany bramowy M14 z szyldem 115×40 mm i platerem 75×55 mm

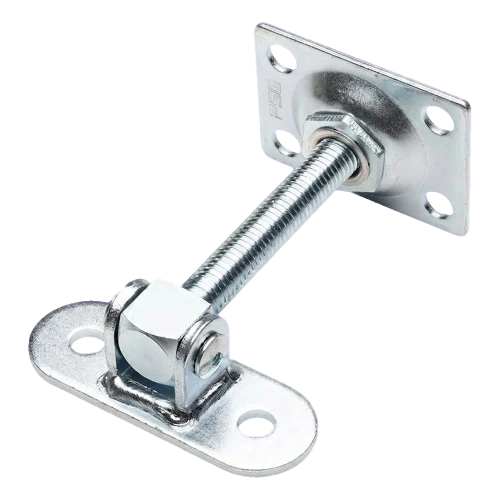

PSG zawias regulowany bramowy M14 z szyldem i platerem – widok ogólny
PSG zawias regulowany bramowy M14 z szyldem i platerem – widok ogólny

Zawias regulowany bramowy PSG ze śrubą M14 przeznaczony do montażu bram skrzydłowych. Dzięki nakrętce regulacyjnej umożliwia szybką korektę ustawienia skrzydła bez konieczności demontażu – zarówno bezpośrednio po instalacji, jak i w trakcie eksploatacji. Jest to szczególnie istotne przy sezonowych zmianach temperatury, kiedy metal kurczy się lub rozszerza, powodując obwieszenie lub zacięcia konstrukcji.

Stalowa konstrukcja z powłoką galwaniczną zapewnia wysoką odporność na korozję i trwałość w warunkach zewnętrznych. Maksymalne obciążenie skrzydła bramy wynosi 80 kg, co sprawia, że zawias sprawdzi się przy typowych bramach skrzydłowych stosowanych w ogrodzeniach posesyjnych i przemysłowych.

Parametry techniczne

  • Gwint: M14
  • Długość śruby (część robocza): 110 mm
  • Długość całkowita: 180 mm
  • Wymiar szyldu (płyty mocującej do słupka): 115 × 40 mm
  • Wymiar platera (płyty montażowej): 75 × 55 × 3 mm
  • Rozstaw otworów montażowych platera: 75 × 55 mm
  • Średnica otworów montażowych: Ø10,5 mm (4 szt.)
  • Wysokość uchwytu U (sworzeń): 95 mm
  • Szerokość uchwytu U: 35 mm
  • Grubość materiału uchwytu U: 4 mm
  • Grubość nakrętki regulacyjnej: 16 mm
  • Faza na końcu trzpienia: 1,5 × 45°
  • Maksymalna waga skrzydła bramy: 80 kg
  • Materiał: stal z powłoką galwaniczną
  • Waga: 0,42 kg
  • EAN: 5903313203005

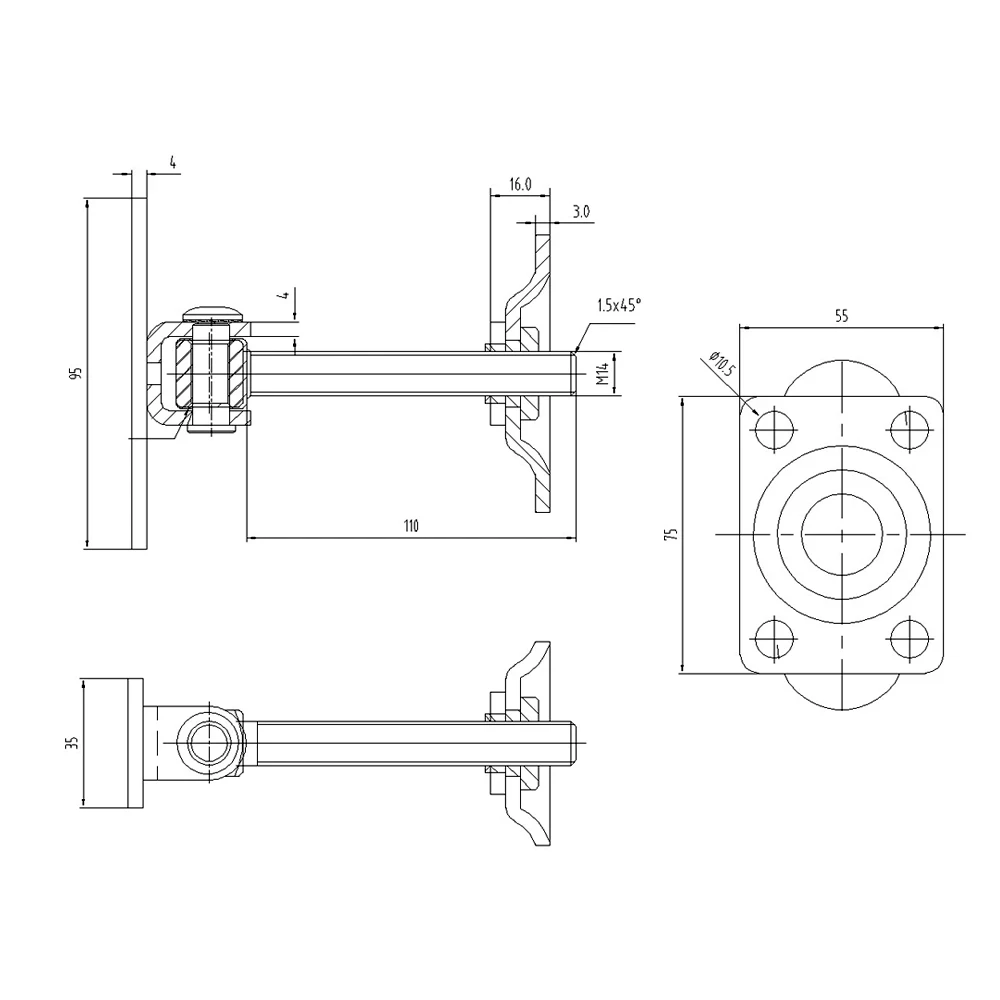

Rysunek wymiarowy zawiasu regulowanego PSG M14 – rzut boczny, z góry i widok platera
Rysunek wymiarowy zawiasu regulowanego PSG M14 – rzut boczny, z góry i widok platera

Budowa i zasada działania

Zawias składa się z trzech głównych elementów: uchwytu U (mocowanego do szyldu na skrzydle bramy), trzpienia gwintowanego M14 z nakrętką regulacyjną oraz platera (płyty montażowej mocowanej do słupka). Uchwyt U pozwala na obrót sworznia, a nakrętka na trzpieniu umożliwia precyzyjną regulację wysokości skrzydła. Cztery otwory montażowe o średnicy Ø10,5 mm w platerze zapewniają pewne i stabilne zamocowanie do słupka ogrodzeniowego.

Regulacja jest możliwa w dowolnym momencie – wystarczy poluzować lub dokręcić nakrętkę, by skorygować pozycję skrzydła. Dzięki temu instalator może precyzyjnie wypoziomować bramę nawet po dłuższym czasie użytkowania, co eliminuje konieczność kosztownych interwencji serwisowych.

Producent: PSG
