PSG

Pakiet wózków do profilu 68x68 + akcesoria KIT do bram przesuwnych

Przejdź do sekcji Opinie

Pakiet wózków do profilu 68x68 | 2 wózki 8-rolkowe | Łożyska 6201 RS. Kompletny zestaw układu jezdnego do bram podwieszanych: 2 wózki 8-rolkowe z łożyskami 6201 RS, rolka najazdowa i uchwyt najazdu. System 68x68, szyna 60.069.ZN, waga ok. 12,9 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 330,53 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 68x68x3,5
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Stal
  • Liczba rolek [szt.] 8
  • Konstrukcja wózka Stała
  • Maks. nośność [kg] 350
  • Typ systemu jezdnego System podwieszany

Opis

Pakiet wózków do profilu 68x68 + akcesoria KIT do bram przesuwnych

Pakiet wózków jezdnych to kompletny zestaw elementów układu jezdnego do bram przesuwnych samonośnych, przeznaczony do pracy z szyną prowadzącą w systemie 68x68. Zestaw zawiera dwa wózki 8-rolkowe, rolkę najazdową oraz uchwyt najazdu — wszystko, czego potrzebujesz do sprawnego uruchomienia bramy.

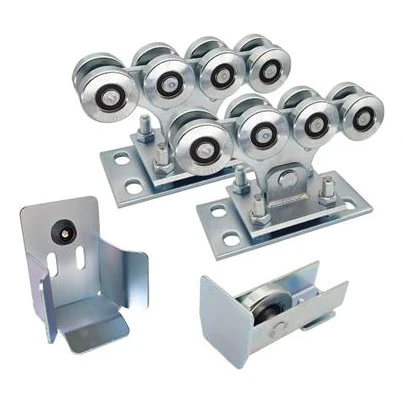

Kompletny pakiet wózków jezdnych – dwa wózki 8-rolkowe, rolka najazdowa i uchwyt najazdu
Kompletny pakiet wózków jezdnych – dwa wózki 8-rolkowe, rolka najazdowa i uchwyt najazdu

Zawartość zestawu:

  • Wózek jezdny – 2 szt. (8 stalowych rolek na dwóch poziomach, łożyska kulkowe 6201 RS)
  • Rolka najazdowa – 1 szt. (montowana na początku szyny samonośnej)
  • Uchwyt najazdu – 1 szt. (gniazdo najazdowe montowane przy słupku)

Wózek jezdny – serce układu tocznego

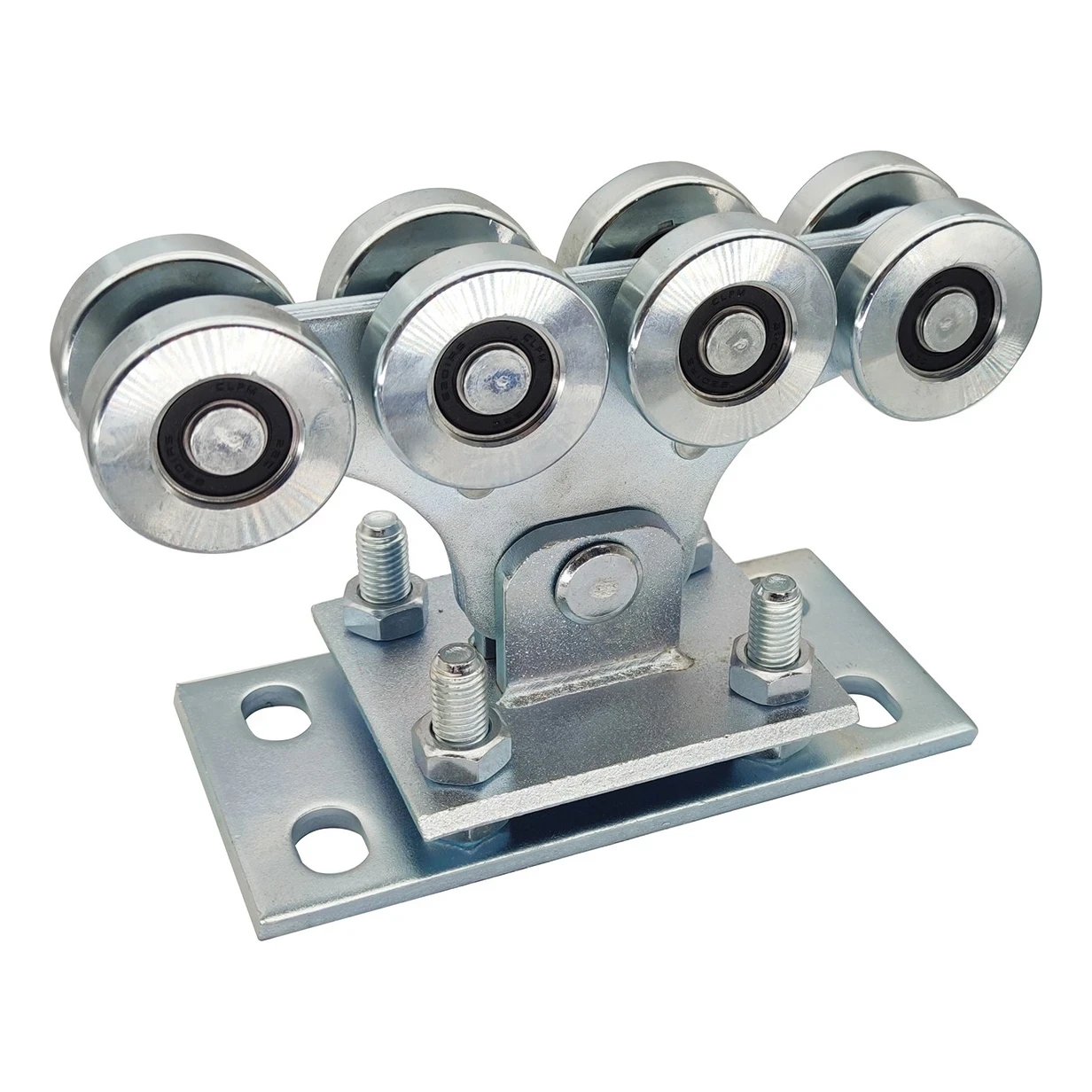

Wózek jezdny – widok z bliska na 8 stalowych rolek z łożyskami kulkowymi
Wózek jezdny – widok z bliska na 8 stalowych rolek z łożyskami kulkowymi

Każdy wózek wyposażony jest w osiem stalowych rolek rozmieszczonych na dwóch poziomach jezdnych. Dolny i górny rząd kółek pracuje naprzemiennie podczas otwierania i zamykania bramy. Dzięki temu poszczególne zespoły rolek eksploatowane są dwukrotnie mniej niż w tradycyjnym wózku 5-rolkowym, co bezpośrednio przekłada się na wydłużoną żywotność całego układu.

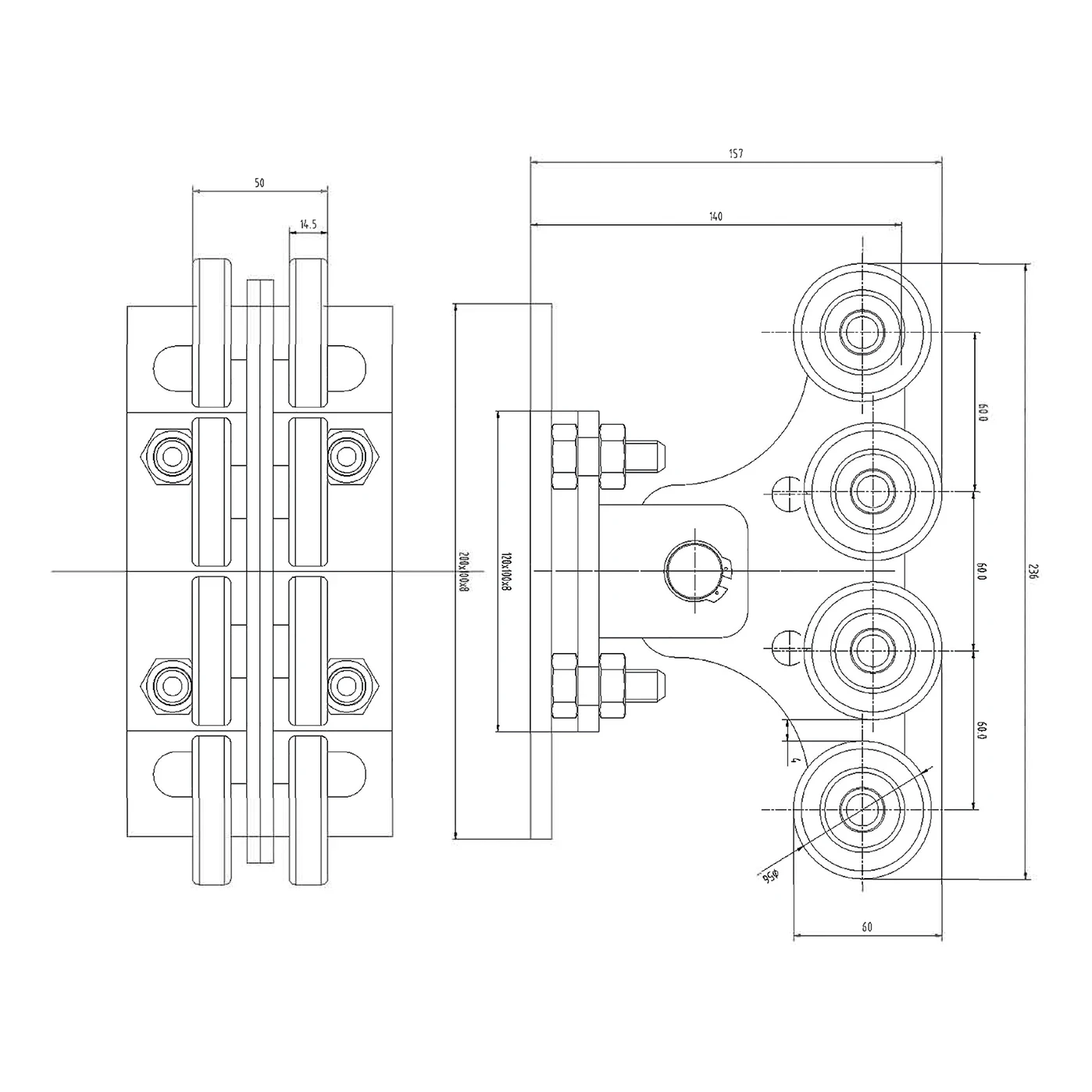

Rysunek techniczny wózka jezdnego 60.069 z wymiarami
Rysunek techniczny wózka jezdnego 60.069 z wymiarami

Konstrukcja wózka eliminuje siły skośne działające na łożyska — efektem jest cichsza praca i większa niezawodność. Regulacja pozycji wózka odbywa się na kotwach fundamentowych poprzez podłożenie podkładek.

Rolka najazdowa – stabilność i ochrona wózków

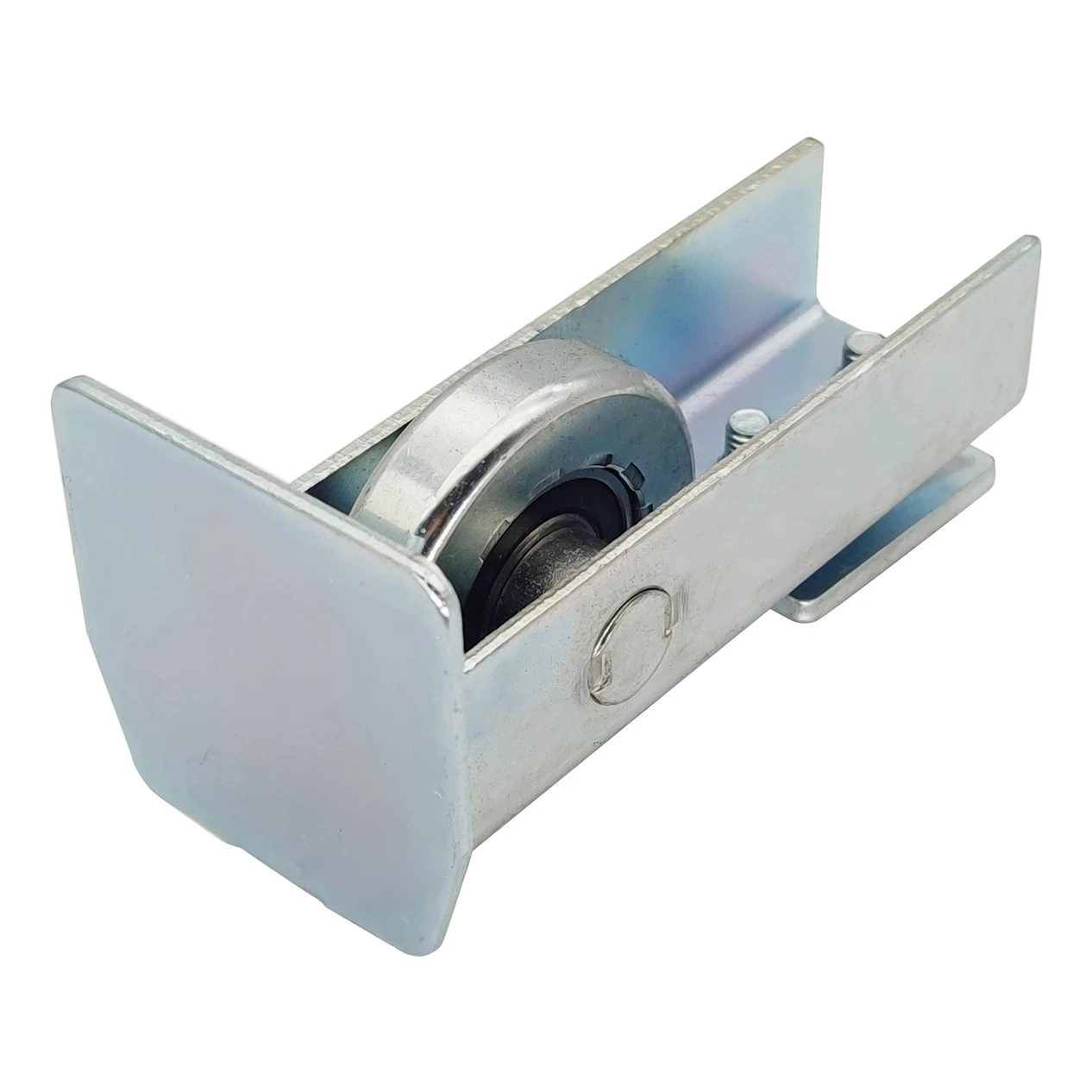

Rolka najazdowa do bramy przesuwnej samonośnej – widok z boku
Rolka najazdowa do bramy przesuwnej samonośnej – widok z boku

Rolka najazdowa montowana jest na początku szyny samonośnej bramy przesuwnej. Współpracując z uchwytem najazdowym przy słupku, stabilizuje bramę i zapewnia jej pewne zamknięcie. Zastosowanie rolki najazdowej zwiększa żywotność wózków jezdnych oraz chroni układ toczny przed negatywnym wpływem śniegu i lodu. Element ocynkowany, kompatybilny z systemem 68x68.

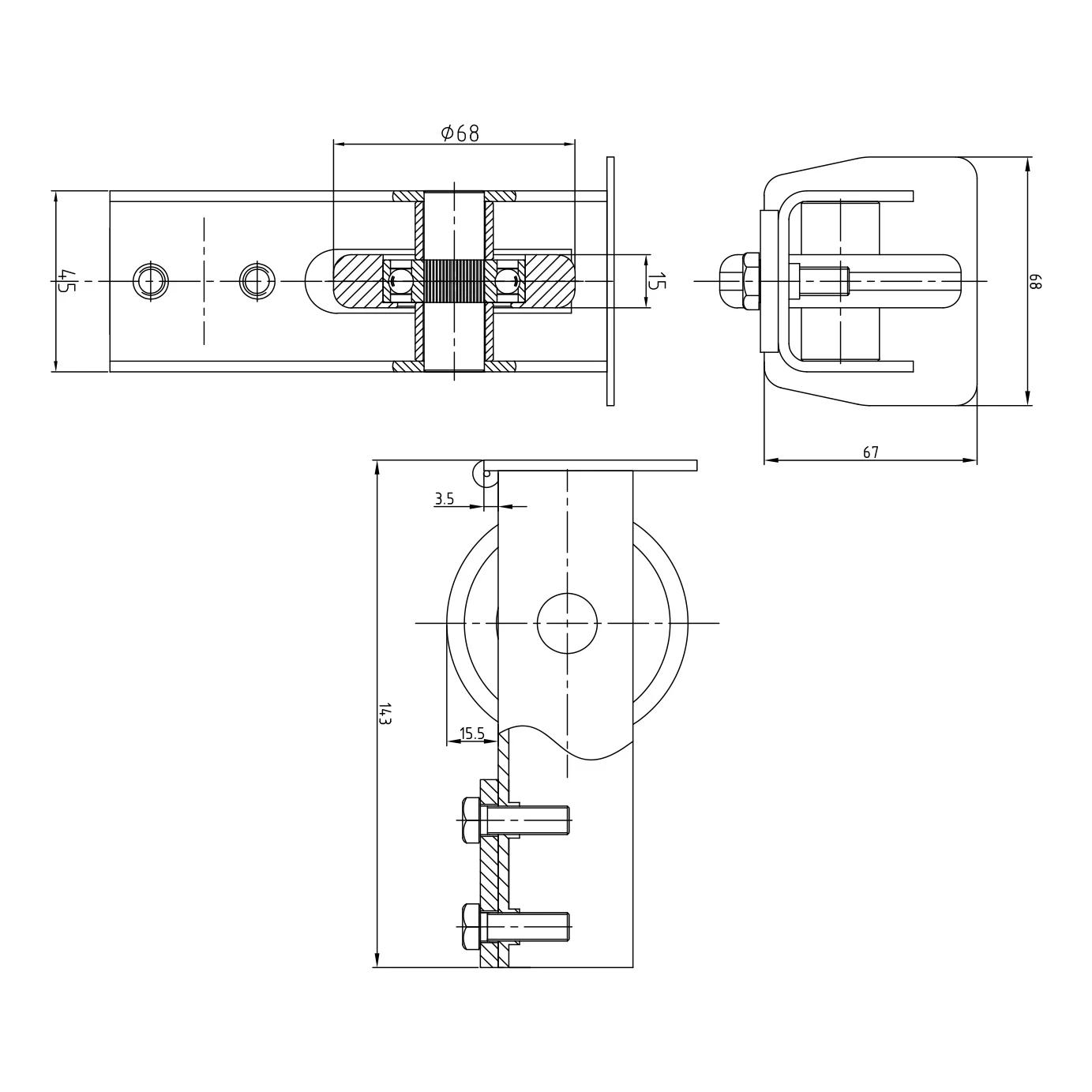

Rysunek techniczny rolki najazdowej z wymiarami
Rysunek techniczny rolki najazdowej z wymiarami

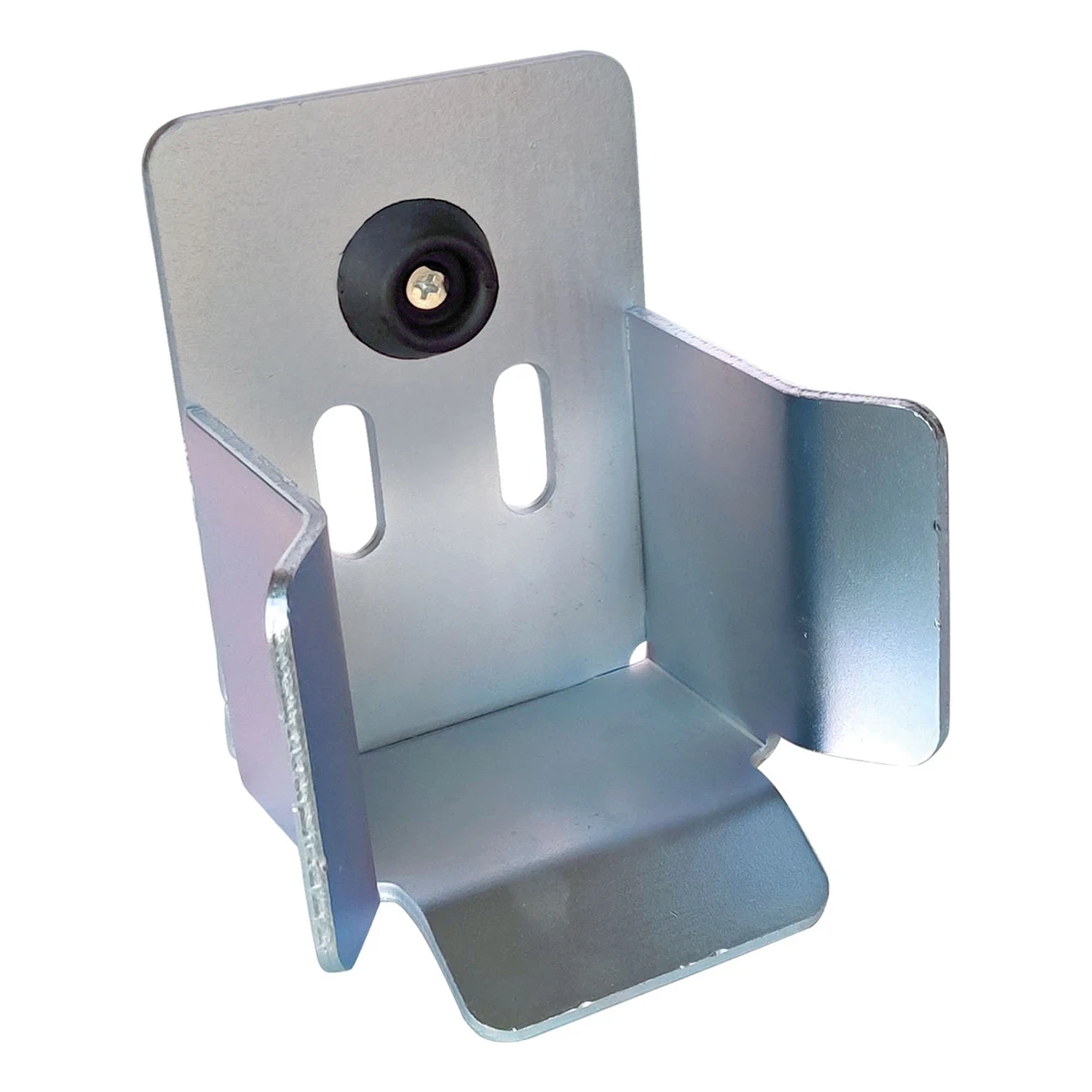

Uchwyt najazdu (gniazdo najazdowe) do bramy przesuwnej samonośnej
Uchwyt najazdu (gniazdo najazdowe) do bramy przesuwnej samonośnej

Uchwyt najazdu – pewne zamknięcie bramy

Gniazdo najazdowe jest jednym z podstawowych elementów układu jezdnego bramy samonośnej. Montaż jest szybki i prosty — element przykręca się do dolnej części słupka wieńczącego. W połączeniu z rolką najazdową tworzy konfigurację umożliwiającą dojazd bramy do słupka i pełne zamknięcie systemu. Element ocynkowany, pasuje do systemu 68x68.

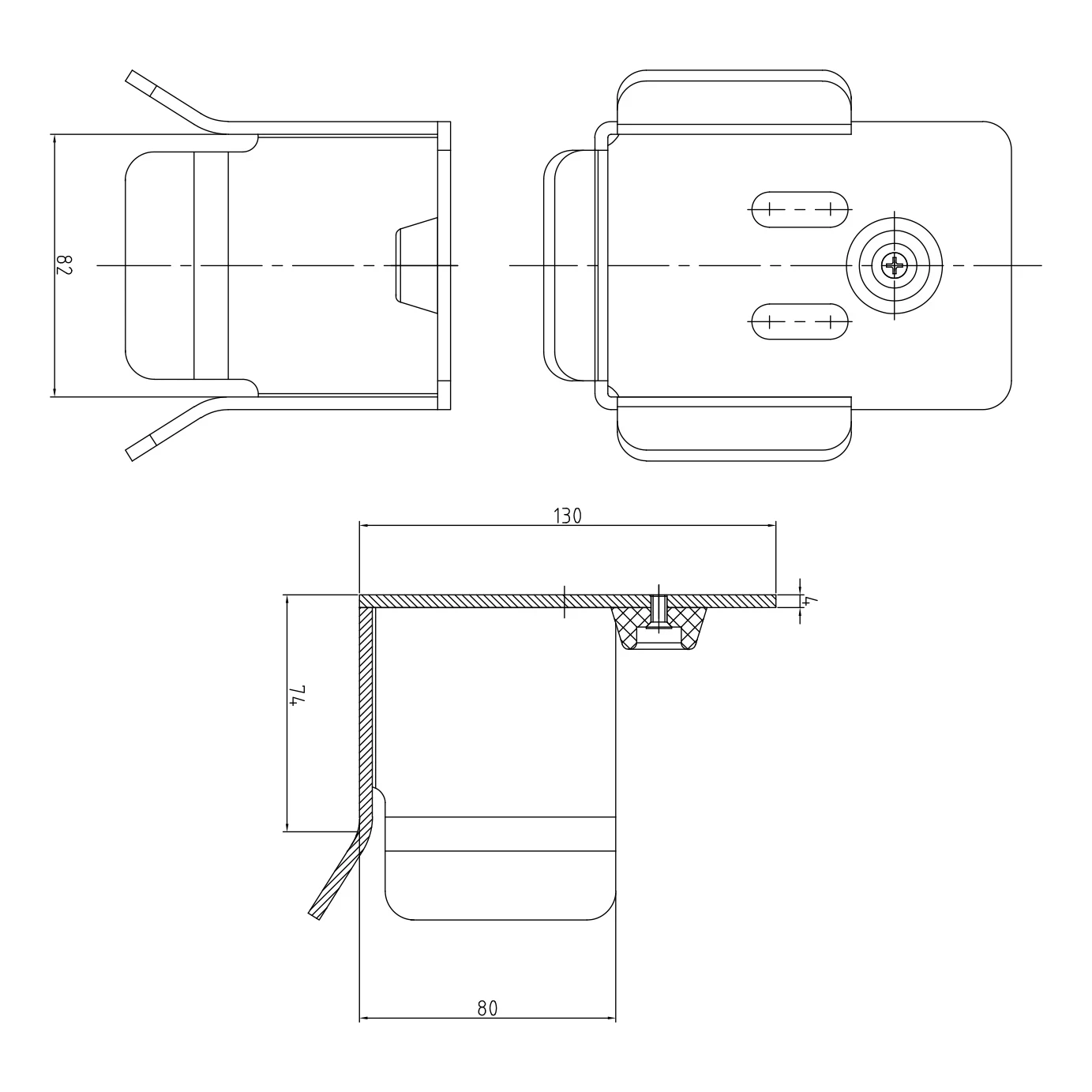

Rysunek techniczny uchwytu najazdu z wymiarami
Rysunek techniczny uchwytu najazdu z wymiarami

Parametry techniczne

  • Materiał: stal czarna, ocynkowana galwanicznie
  • Układ jezdny: 8 stalowych rolek na dwóch poziomach
  • Łożyska: kulkowe 6201 RS
  • System: 68x68
  • Wymiary podstawy wózka: 200 × 100 × 8 mm
  • Średnica rolki: 68 mm
  • Wysokość wózka: 157 mm
  • Szyna prowadząca:
  • EAN: 5903313204859
  • Waga zestawu: ok. 12,9 kg

Kluczowe zalety

  • Kompletny zestaw – dwa wózki jezdne, rolka najazdowa i uchwyt najazdu w jednym pakiecie
  • Dwukrotnie mniejsze zużycie rolek – naprzemienne obciążanie górnego i dolnego rzędu kółek
  • Cicha i płynna praca – eliminacja sił skośnych na łożyskach
  • Trwałość – stal ocynkowana galwanicznie i łożyska kulkowe 6201 RS
  • Ochrona przed warunkami atmosferycznymi – rolka najazdowa zabezpiecza układ przed śniegiem i lodem
  • Prosta regulacja – na kotwach fundamentowych za pomocą podkładek
