Szyna do bramy przesuwnej 68x68x3,5 mm o długości 6 m - półotwarta, ocynkowana

Przejdź do sekcji Opinie

Stalowy ceownik półotwarty 68×68 mm, grubość ścianki 3,5 mm, długość 6000 mm, powłoka ocynk ogniowy. Otwory montażowe 29×11 mm co 400 mm, waga 36 kg. Szyna jezdna do bram przesuwnych samonośnych w systemie 68×68 (wózki 60.069), stosowana także w bramach podwieszanych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 429,42 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Typ systemu jezdnego System podwieszany
  • Materiał A2 - stal nierdzewna
  • Rozmiar szyny jezdnej 68x68x3,5

Opis

Szyna jezdna do bramy przesuwnej · profil C 68 × 68 mm · 6 m

Profil C 68 × 68 mm ze ścianką 3,5 mm i szczeliną 23 mm, długość 6000 mm, ocynk ogniowy – nośny element skrzydła bramy przesuwnej samonośnej

68 × 68 mmprzekrój
3,5 mmścianka
6 mdługość

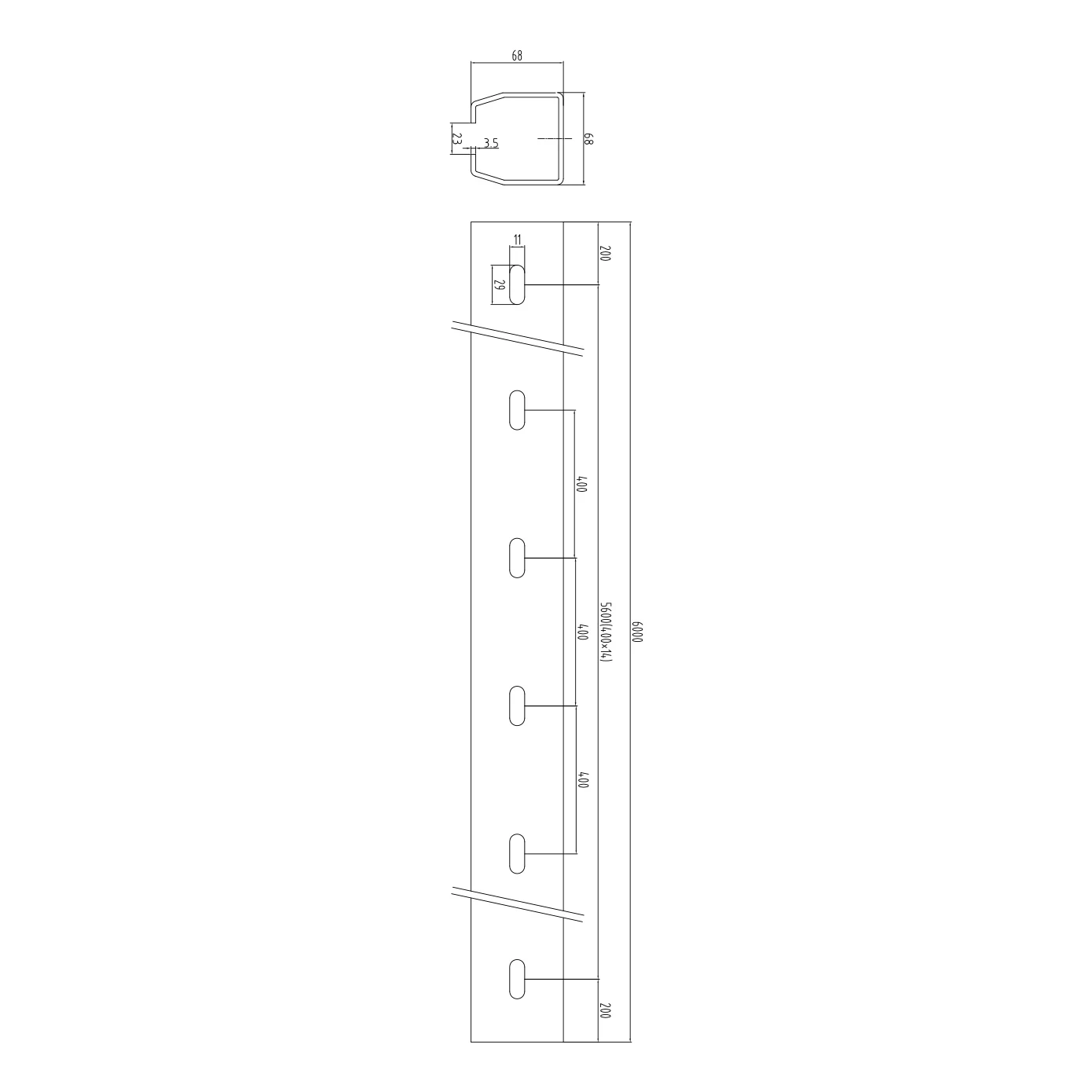

Rysunek wymiarowy szyny jezdnej: profil a × h = 68 × 68 mm, ścianka s = 3,5 mm, szczelina 23 mm, długość L = 6000 mm, otwory 29 × 11 mm co 400 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój profilu i widok ściany z otworami (przerwany). Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieProfil nośny skrzydła bramy przesuwnej samonośnej – w profilu pracują wózki jezdne
DobórWózki, zakończenie profilu i rolkę najazdową dobierz do profilu 68 × 68 mm
WarunkiOcynk ogniowy chroni stal przed korozją; miejsca cięcia i spawania zabezpiecz farbą cynkową

O produkcie

Szyna jezdna jest profilem nośnym skrzydła bramy przesuwnej samonośnej. Mocuje się ją do dolnej krawędzi skrzydła, a w jej wnętrzu pracują wózki jezdne zamocowane na fundamencie.

Przekrój ma zewnętrzne wymiary a × h równe 68 × 68 mm i ściankę s 3,5 mm. W dolnej ścianie jest szczelina 23 mm, przez którą przechodzą wsporniki wózków. Długość profilu L wynosi 6000 mm; wymiary pochodzą z rysunku producenta.

Profil jest ocynkowany ogniowo (ocynk ogniowy). Ma otwory montażowe 29 × 11 mm co 400 mm, więc można go przykręcić do skrzydła zamiast spawać. Masa sztuki wynosi 36 kg.

Wymiary

Przekrój zewnętrzny a × h68 × 68 mm
Grubość ścianki s3,5 mm
Szerokość szczeliny23 mm
Długość L6000 mm
Otwory montażowe29 × 11 mm co 400 mm
Wymiary wg rysunku producenta.

Materiał i powłoka

Materiałstal
Powłokaocynk ogniowy

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki36 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Dobierz wózki jezdne do profilu 68 × 68 mm – profil i wózki muszą być z tego samego rozmiaru systemu.
  • ✓Przykręć profil do dolnej krawędzi skrzydła szczeliną w dół przez otwory 29 × 11 mm rozmieszczone co 400 mm – bez spawania; szczelina 23 mm prowadzi wózki.
  • ✓Miejsca cięcia i spawania zabezpiecz farbą cynkową, a końce profilu zamknij zakończeniem z rolką.

Ważne

Dopuszczalną masę i długość skrzydła określa zestaw wózków, nie sam profil. Sprawdź parametry wózków przed doborem profilu.
