Pakiet wózków do profilu 68x68 mm z kółkami z tworzywa, z rolką i uchwytem najazdu

Przejdź do sekcji Opinie

Pakiet wózków do profilu 68×68 mm | 8 rolek z tworzywa | Łożyska 6201 RS. Kompletny zestaw do bram samonośnych: 2 wózki jezdne z 8 rolkami z tworzywa i łożyskami 6201 RS, rolka najazdowa oraz uchwyt najazdu z gumowym odbojnikiem.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 330,53 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 68x68x3,5
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Tworzywo sztuczne
  • Liczba rolek [szt.] 8
  • Konstrukcja wózka Stała
  • Typ systemu jezdnego System jezdny

Opis

Pakiet wózków jezdnych do profilu 68×68 z rolką najazdową i uchwytem

Kompletny pakiet wózków jezdnych do bram przesuwnych samonośnych z profilem 68×68 mm — gotowy zestaw, który zapewnia płynny, cichy bieg skrzydła, stabilność całej konstrukcji i komfort codziennego użytkowania. Solidne materiały ze stali ocynkowanej galwanicznie oraz dopracowany układ ośmiu rolek gwarantują równą pracę i długą żywotność systemu.

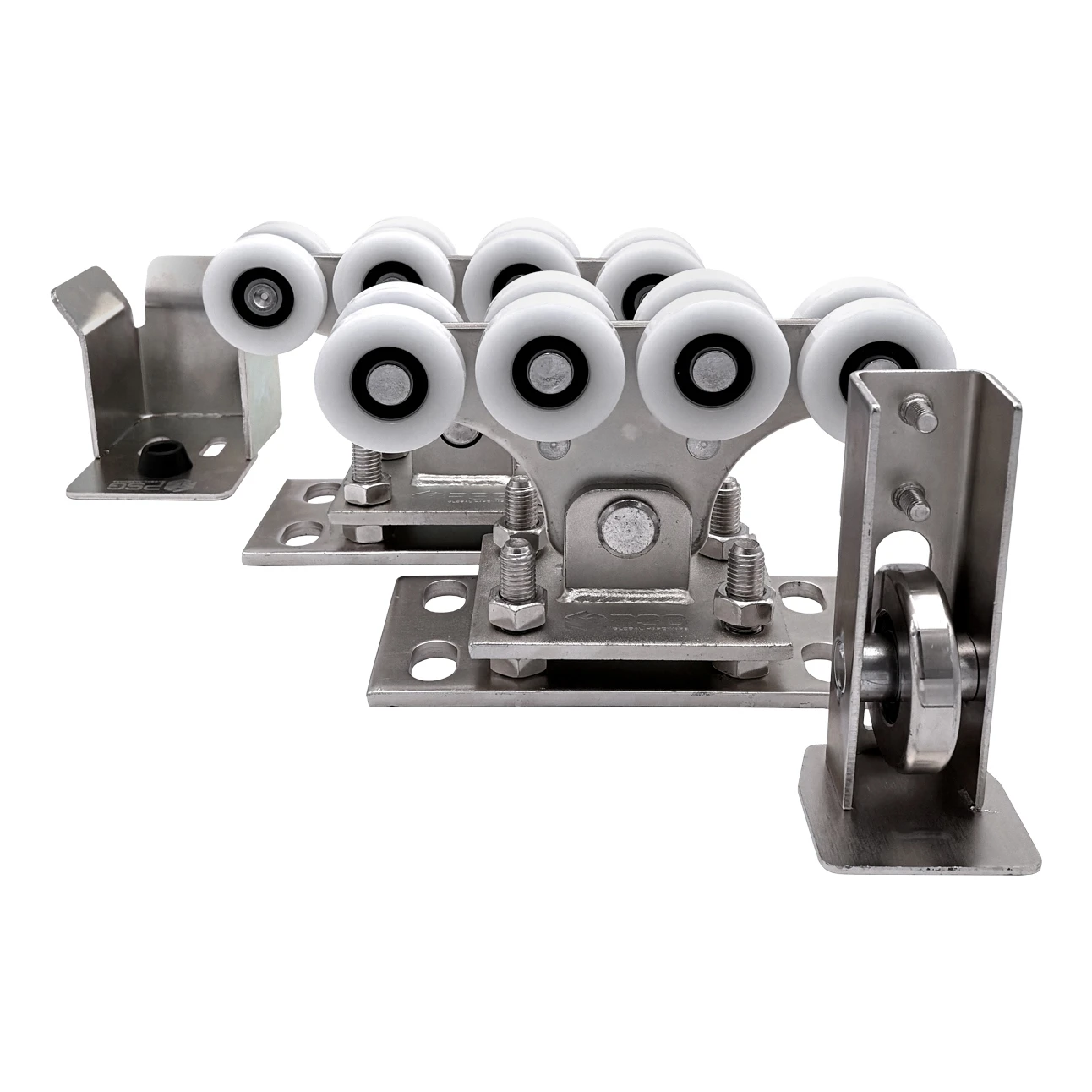

Pakiet wózków jezdnych z rolką najazdową i uchwytem najazdu — kompletny zestaw
Pakiet wózków jezdnych z rolką najazdową i uchwytem najazdu — kompletny zestaw

Zawartość zestawu

  • Wózek jezdny — 2 szt.
  • Rolka najazdowa — 1 szt.
  • Uchwyt najazdu (gniazdo najazdowe) — 1 szt.

Zestaw stanowi kompletne wyposażenie układu jezdnego bramy samonośnej — wystarczy zamontować elementy na fundamencie i słupku, aby uzyskać w pełni funkcjonalny system przesuwny.

Wózki jezdne — serce układu

Dwa wózki jezdne odpowiadają za prowadzenie i podtrzymywanie skrzydła bramy. Każdy wyposażony jest w 8 rolek z tworzywa sztucznego rozmieszczonych na dwóch poziomach, co zapewnia równomierne prowadzenie i stabilizację skrzydła. Rolki z tworzywa pracują cicho i nie wymagają częstego smarowania, a łożyska kulkowe 6201 RS z uszczelnieniem gumowym gwarantują niskie opory toczenia i ochronę przed zanieczyszczeniami.

Wózek jezdny z 8 rolkami z tworzywa sztucznego na dwóch poziomach
Wózek jezdny z 8 rolkami z tworzywa sztucznego na dwóch poziomach

Parametry techniczne wózka jezdnego

  • Materiał konstrukcji: stal ocynkowana galwanicznie
  • Układ jezdny: 8 rolek z tworzywa sztucznego, na dwóch poziomach
  • Łożyska: kulkowe 6201 RS
  • System: 68×68 mm
  • Wymiary podstawy: 200 × 100 × 8 mm
  • Szerokość całkowita układu rolek: 48 mm
  • Średnica toczna rolki: 56 mm
  • Średnica zewnętrzna rolki: 60 mm
  • Szerokość pojedynczej rolki: 14,5 mm
  • Grubość wspornika środkowego: 10 mm
  • Gwint śrub regulacyjnych: M14
  • Grubość płyt podstawy: 2 × 8 mm
  • Wysokość wózka: 157 mm
  • Średnica rolki: 68 mm

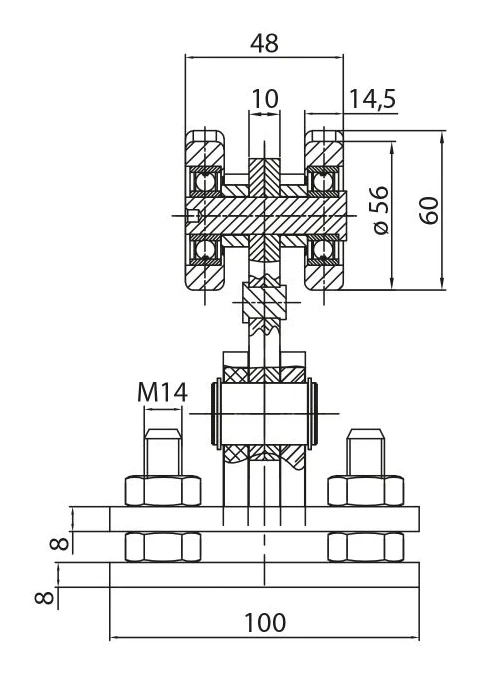

Rysunek wymiarowy wózka jezdnego — przekrój z wymiarami
Rysunek wymiarowy wózka jezdnego — przekrój z wymiarami

Rysunek wymiarowy przedstawia przekrój wózka jezdnego z oznaczonymi kluczowymi wymiarami. Dwupoziomowy układ rolek zapewnia optymalne rozłożenie sił, a podwójna płyta podstawy z regulacją śrubami M14 umożliwia precyzyjne ustawienie wysokości i pionu skrzydła bramy po montażu.

Rolka najazdowa — stabilizacja i ochrona

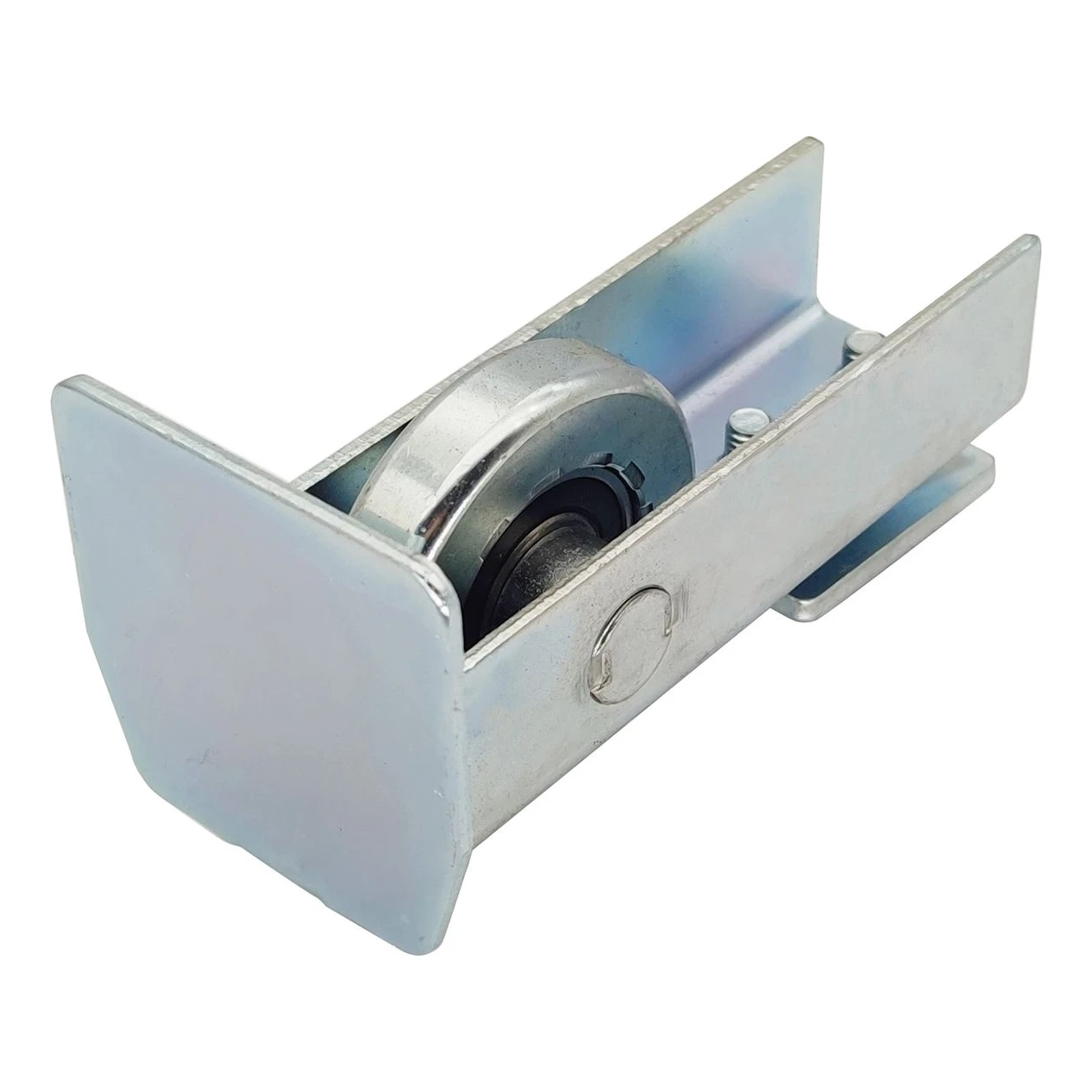

Rolka najazdowa do bramy przesuwnej samonośnej
Rolka najazdowa do bramy przesuwnej samonośnej

Rolka najazdowa montowana jest na początku szyny samonośnej. Jej stalowa, ocynkowana konstrukcja przejmuje część obciążenia i stabilizuje skrzydło, poprawiając kulturę pracy bramy. Współpracuje z uchwytem najazdowym przy słupku, co ułatwia pewne domknięcie i ogranicza drgania. Rolka zmniejsza również zużycie wózków jezdnych, a w sezonie zimowym minimalizuje wpływ śniegu i lodu na pracę bramy.

  • Kompatybilność: system 68×68 mm
  • Wykończenie: ocynkowane — ochrona przed korozją

Uchwyt najazdu — precyzyjne domknięcie

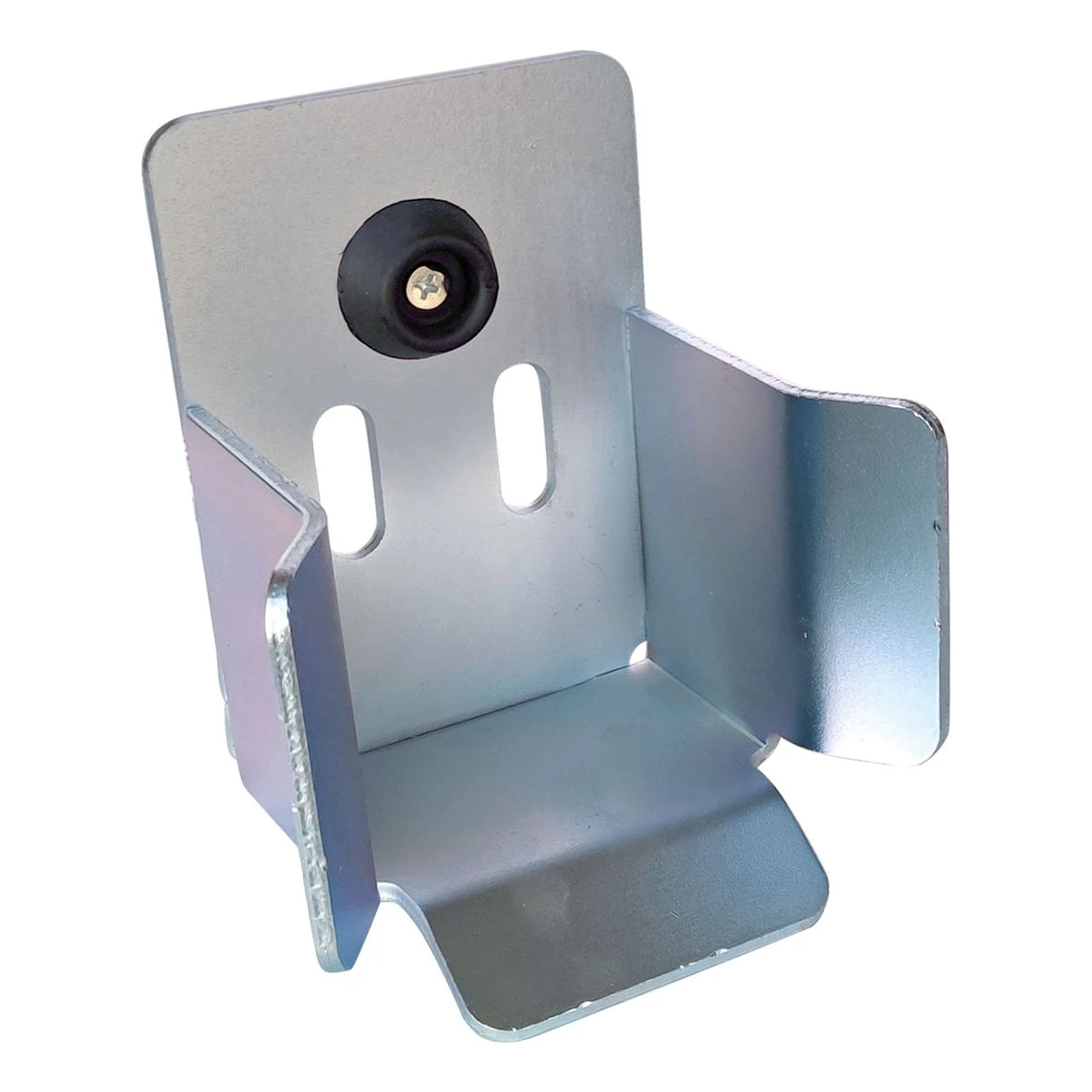

Uchwyt najazdu (gniazdo najazdowe) z gumowym odbojem
Uchwyt najazdu (gniazdo najazdowe) z gumowym odbojem

Gniazdo najazdowe prowadzi skrzydło i poprawia stabilność całego systemu. Montaż jest szybki i prosty — element przykręca się do dolnej części słupka wieńczącego. W komplecie z rolką najazdową tworzy zestaw, który naprowadza bramę na słupek, ułatwia pewne domknięcie i ogranicza drgania. Na tylnej ściance znajdują się dwa otwory montażowe oraz gumowy odbój, który amortyzuje dojazd skrzydła.

  • Kompatybilność: system 68×68 mm
  • Wykończenie: ocynkowane
  • Odbój: gumowy — amortyzacja dojazdu skrzydła

Dane zestawu

  • Waga zestawu: 12,934 kg
  • Objętość opakowania: 10 486,88 cm³
  • EAN: 5903313208031
  • Kompatybilność szyny prowadzącej: szyna 68×68
