Profil aluminiowy 40x40mm 10cm anodowany do śrub młoteczkowych
Wystaw opinię o produkcie
Profil montażowy aluminiowy 40x40mm | Anodowany AL6060 | Kompatybilny ze śrubami młoteczkowymi M10. Uniwersalny profil do montażu paneli fotowoltaicznych w systemach naziemnych i dachowych. Wykonany z wytrzymałego stopu aluminium 6060 z powłoką anodowaną zwiększającą odporność na korozję. Dedykowany do śrub młoteczkowych 28/15 M10, obejm środkowych i końcowych. Montaż na adapterach dachowych, hakach lub konstrukcjach trójkątnych. Przekrój 40x40mm zapewnia stabilność i nośność instalacji PV.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] Profile montażowe #6
- Długość [mm] 100
- Profil [mm] 40×40
- Typ rowka Pod śrubę młoteczkową
- Wykończenie Anodowane
Opis
Próbka 10 cm – do sprawdzenia przed zamówieniem
Krótki odcinek profilu, żeby obejrzeć przekrój i wykończenie oraz sprawdzić dopasowanie śrub i klem, zanim zamówisz pełne długości. Do budowy konstrukcji wybierz profil w pełnej długości z tabeli porównań niżej.
Do czego służy
Aluminiowa szyna montażowa do instalacji fotowoltaicznych. Na górze profilu mocuje się panele klemami środkowymi i końcowymi, a od spodu przykręca się go do haków dachowych, adapterów lub trójkątów.
- ✓Montujesz panele fotowoltaiczne na hakach dachowych, adapterach albo trójkątach.
- ✓Klemy paneli mocujesz na M8 (kanał górny).
- ✓Profil łączysz z hakiem lub adapterem śrubą młotkową M10 typu 28/15 z nakrętką kołnierzową (kanał dolny).
- ✓Chcesz najpierw sprawdzić profil w ręku – to próbka 10 cm, w kolorze czarnym (anodowany); pełne długości są w tabeli porównań niżej.
Nie pomyl profili
Masz śruby sześciokątne M10? Wybierz profil pod śrubę sześciokątną M10 – ten profil ma kanał dolny pod śrubę młotkową.

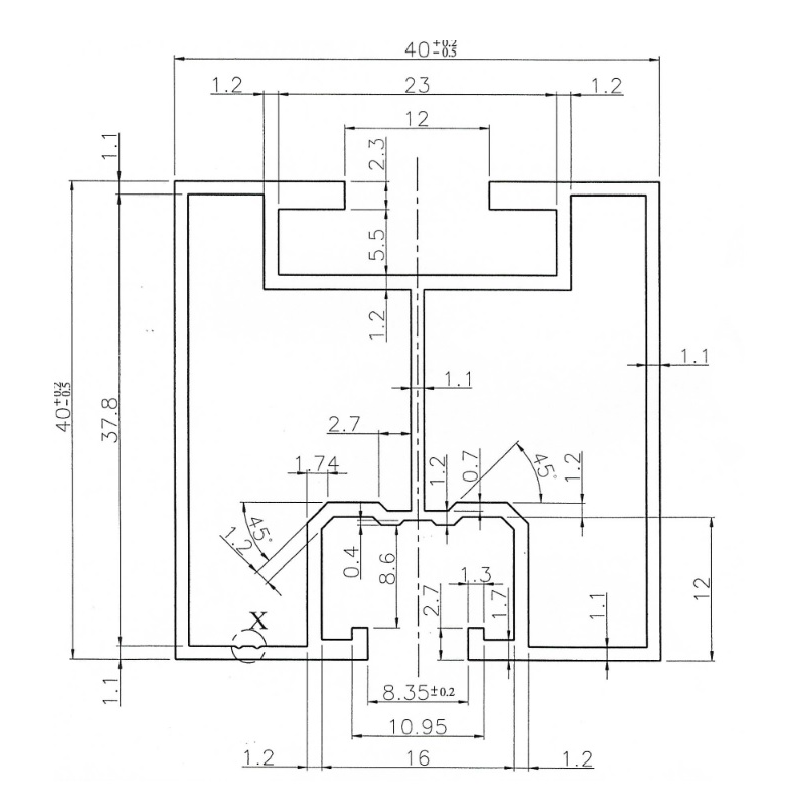

Rysunek poglądowy, wymiary nominalne w mm. Rysunek producenta z tolerancjami – w plikach do pobrania.
Zastrzeżenie
Rozstaw podpór i nośność określa projekt konstrukcji – z uwzględnieniem obciążeń śniegiem i wiatrem oraz konstrukcji dachu.

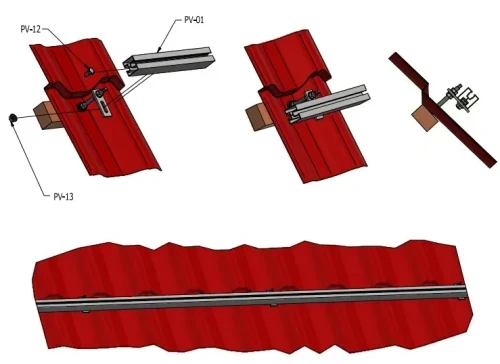

Ilustracja producenta: profil przykręcony kanałem dolnym do mocowań na dachu z blachy trapezowej.
