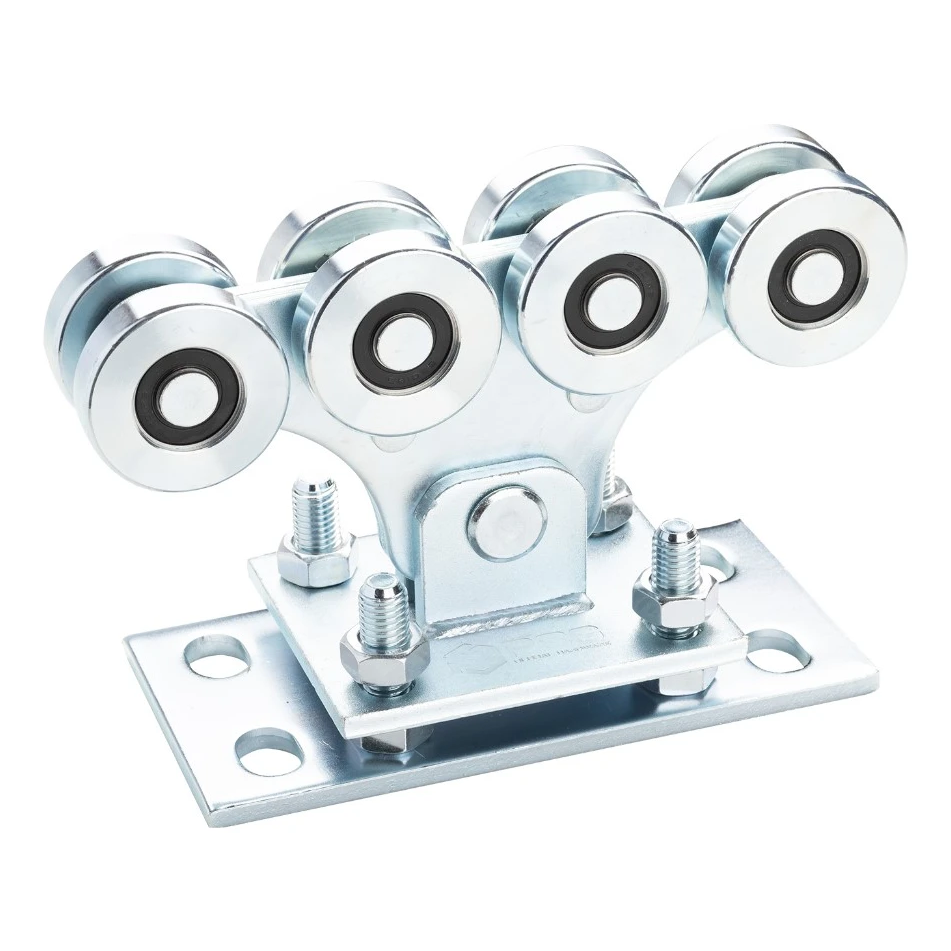

Wózek jezdny 68 do bramy przesuwnej - system 68x68, rolki stalowe

Trwała konstrukcja i ochrona antykorozyjna

Korpus wózka wykonano z wysokiej jakości stali, zabezpieczonej przed korozją metodą cynkowania galwanicznego. Dzięki temu element zachowuje pełną odporność na zmienne warunki atmosferyczne — deszcz, wilgoć, wahania temperatur — i zapewnia wieloletnią, bezawaryjną pracę nawet przy intensywnej eksploatacji bramy.

W układzie tocznym zastosowano łożyska kulkowe 6201 RS z uszczelnieniem gumowym, które chronią wnętrze łożyska przed zanieczyszczeniami i zapewniają cichą, płynną pracę rolek. Dwupoziomowy układ jezdny eliminuje siły skośne, co dodatkowo wydłuża żywotność łożysk i zmniejsza opory toczenia.

Łatwa regulacja montażowa

Konstrukcja podstawy z mocowaniem na śruby M14 umożliwia precyzyjną regulację wysokości wózka na kotwach fundamentowych — wystarczy podłożyć odpowiednie podkładki. Dzięki temu instalator może szybko dostosować ustawienie bramy do warunków na budowie, bez konieczności stosowania dodatkowych narzędzi czy elementów. Wózek jest kompatybilny z szyną prowadzącą przeznaczoną do systemu 68×68.

Wymiary i specyfikacja techniczna

• System: 68×68
• Układ jezdny: 8 stalowych rolek na dwóch poziomach

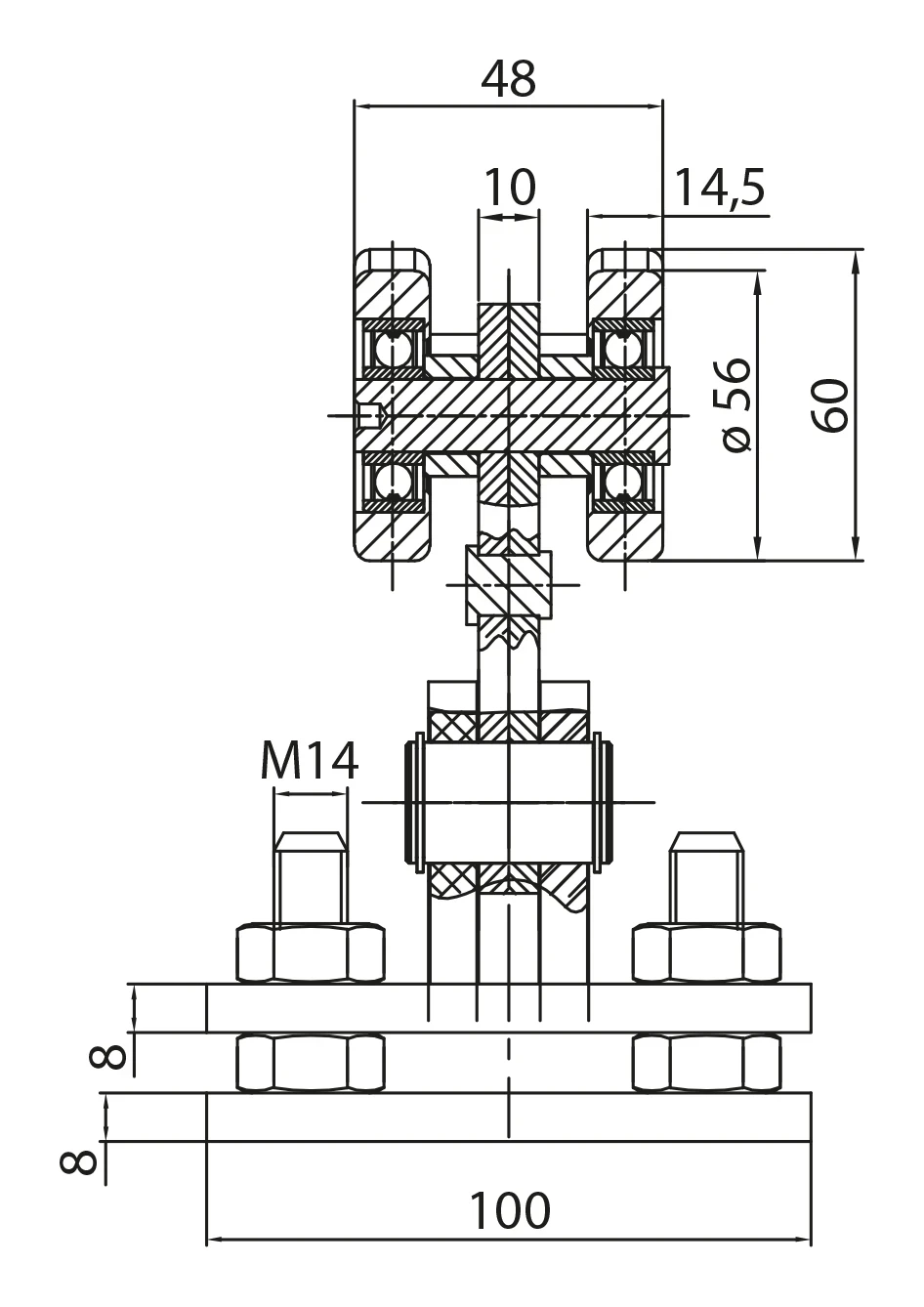

• Średnica zewnętrzna rolki: 60 mm
• Średnica robocza rolki (w rowku): 56 mm
• Szerokość rolki: 14,5 mm
• Łożyska: kulkowe 6201 RS
• Materiał: stal cynkowana galwanicznie

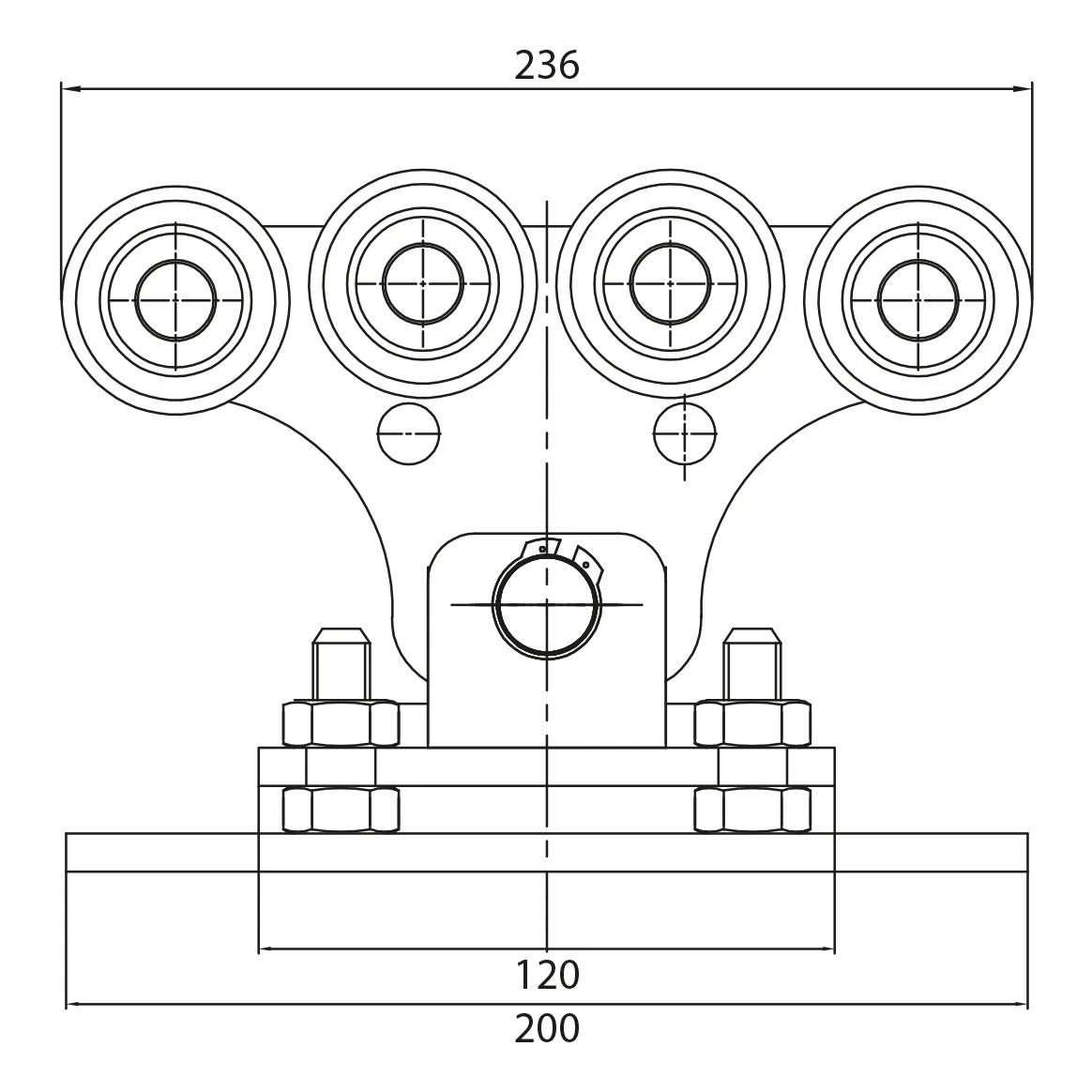

• Długość całkowita (L): 236 mm
• Wysokość wózka (H): 157 mm
• Szerokość zespołu rolek: 48 mm
• Grubość blachy nośnej: 10 mm
• Długość podstawy: 200 mm
• Długość górnej płyty montażowej: 120 mm
• Szerokość podstawy: 100 mm
• Grubość płyt podstawy: 2 × 8 mm
• Gwint śrub mocujących: M14
• Waga: 5,4 kg

Zalety dla instalatora

• Dwupoziomowy układ 8 rolek — stabilne prowadzenie i równomierne rozłożenie obciążeń skrzydła bramy
• Łożyska 6201 RS z uszczelnieniem — cicha praca i ochrona przed zanieczyszczeniami
• Eliminacja sił skośnych — wydłużona żywotność łożysk i mniejszy hałas eksploatacyjny
• Cynkowanie galwaniczne — skuteczna ochrona antykorozyjna w warunkach zewnętrznych
• Regulacja na kotwach fundamentowych — szybkie i precyzyjne ustawienie bramy na etapie montażu
• Kompatybilność z szyną systemu 68×68 — pewne dopasowanie do sprawdzonego systemu prowadzenia
