Mostek trapezowy aluminiowy H-30 z EPDM 330 mm – mocowanie PV na blasze trapezowej

Dostępność: W magazynie (duże ilości)

Dostawa w ciągu: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Ciężar: 0.325 kg

Cena/ szt.: 15,46 zł 15.46

zawiera 23% VAT, bez kosztów dostawy

Cena netto/ szt.: (12,57 zł)

bez 23% VAT i kosztów dostawy

* Opcje pakowania:

Szt.
Pakiet: 50 Sztuk
Pakiet: 500 Sztuk
Pakiet: 1000 Sztuk

ilość szt.

Razem:

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Ocena:

Producent: -

Kod produktu: PV-02-01

poleć znajomemu

Opis

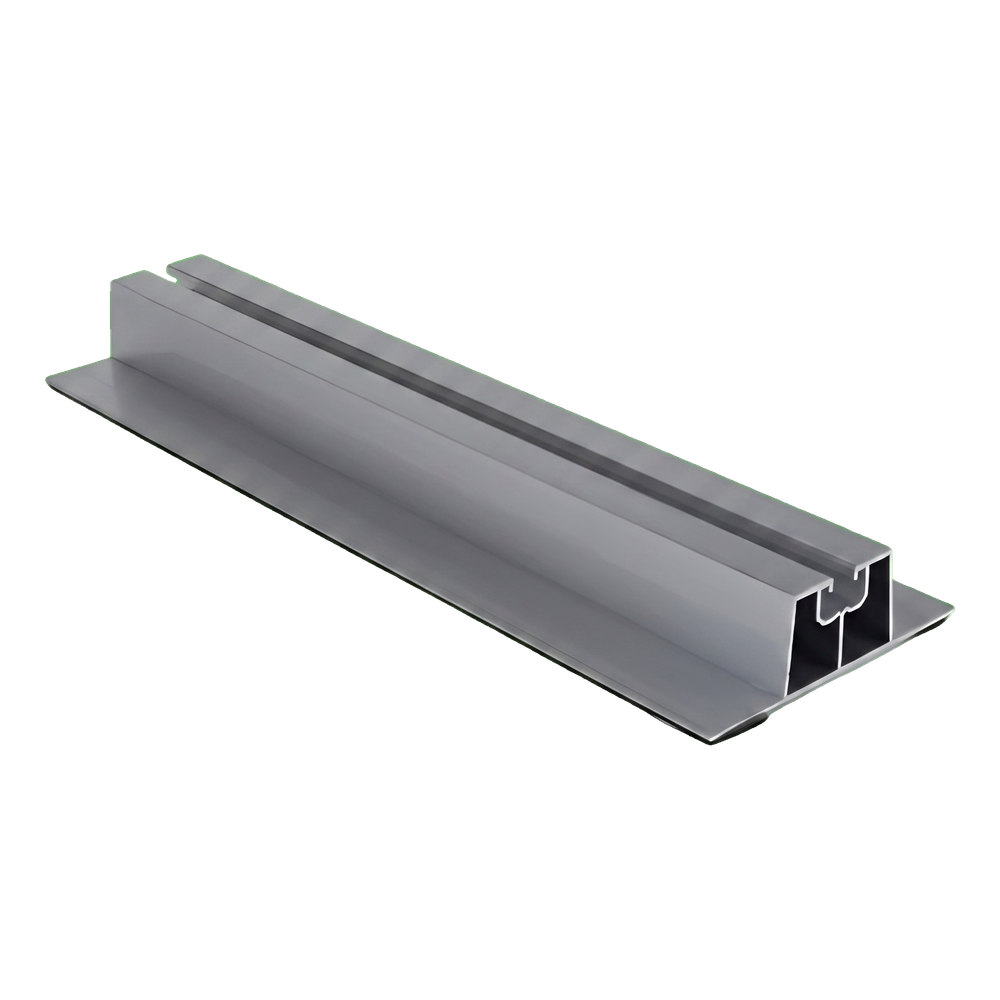

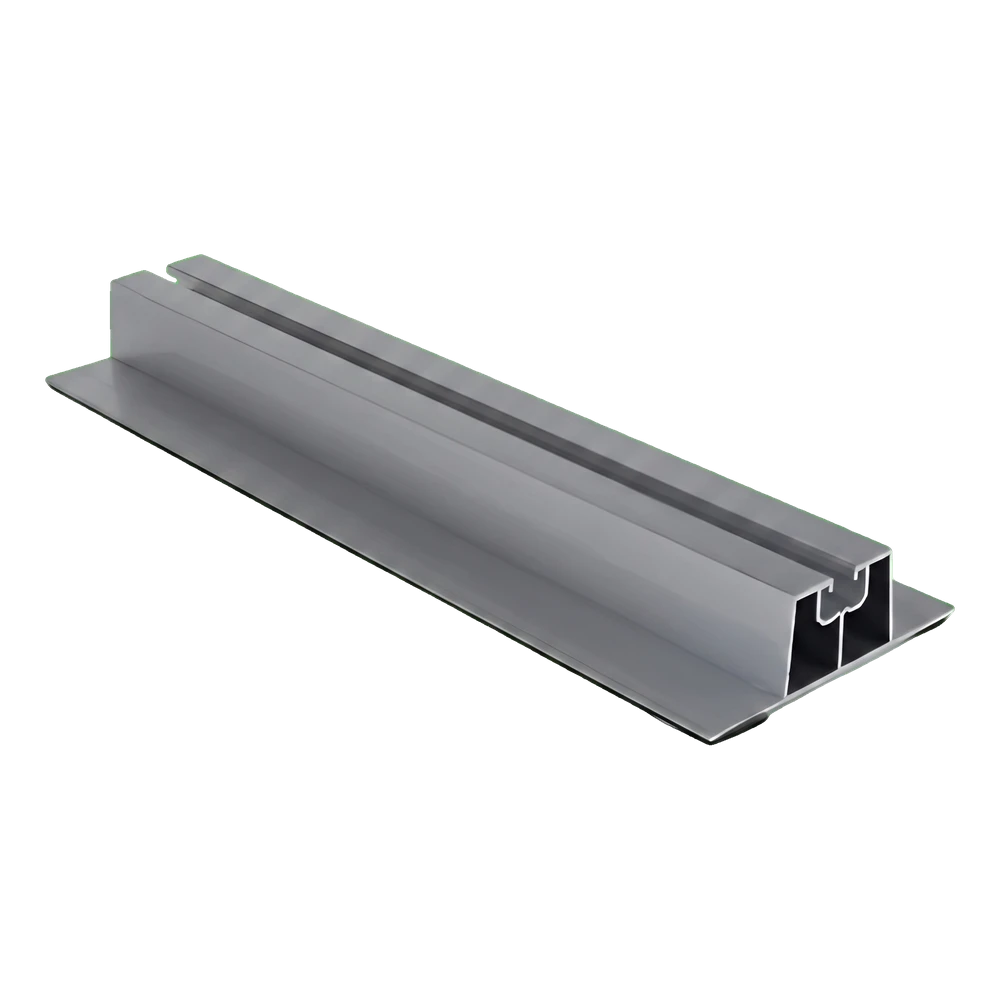

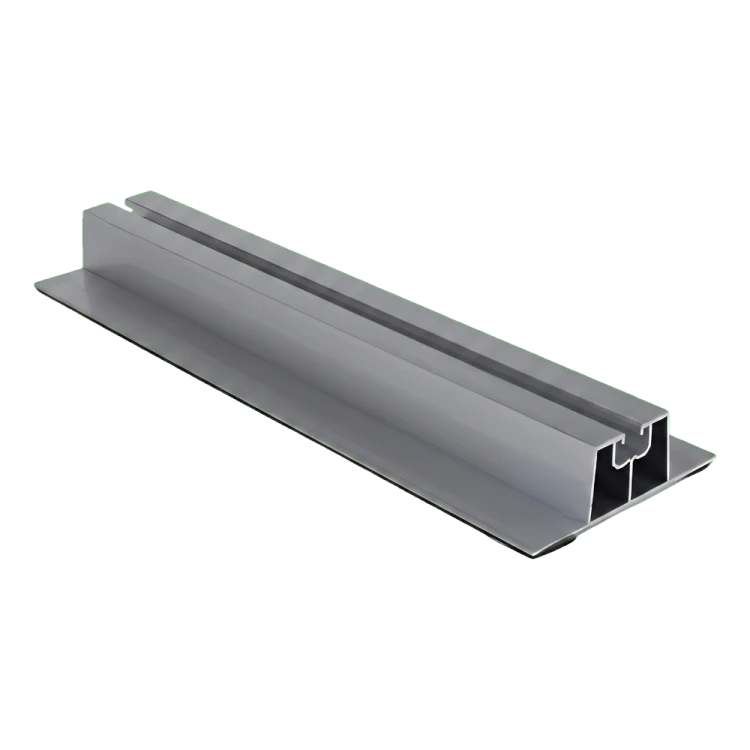

Mostek trapezowy aluminiowy H-30 z EPDM 330 mm – mocowanie PV na blasze trapezowej

Mostek trapezowy aluminiowy H-30 330 mm z kanałem montażowym i uszczelką EPDM

Aluminiowy mostek trapezowy H-30 z uszczelką EPDM to dedykowany element konstrukcyjny do bezpośredniego mocowania paneli fotowoltaicznych na dachach pokrytych blachą trapezową. Profil o wysokości 30 mm zapewnia swobodny przepływ powietrza pod modułem, umożliwiając naturalne chłodzenie i oderwanie panelu od nagrzanej powierzchni dachu — co przekłada się na wyższą wydajność instalacji w ciepłych miesiącach. Mostek współpracuje z zaciskami środkowymi i końcowymi, które mocowane są do górnego kanału szyny za pomocą wpustu przesuwnego, wkładki gwintowanej lub śruby młotkowej. Otwory na śruby mocujące profil do blachy trapezowej wykonuje się bezpośrednio na dachu podczas montażu, co pozwala precyzyjnie dopasować rozstaw do konkretnego profilu blachy. Profil wykonany ze stopu aluminium 6060 łączy niską masę z wysoką odpornością na korozję i czynniki atmosferyczne.

Kluczowe zalety dla instalatora

Bezpośredni montaż na blasze trapezowej — eliminuje potrzebę stosowania dodatkowych wsporników

Uszczelka EPDM w podstawie profilu zapewnia szczelne przyleganie do blachy i chroni pokrycie dachowe przed uszkodzeniem w miejscu mocowania

Wysokość 30 mm gwarantuje wentylację modułów PV

Aluminium 6060 nadaje się do anodowania, zapewniając dodatkową ochronę powierzchni

Otwory wiercone na miejscu — dopasowanie do dowolnego rozstawu fal blachy trapezowej

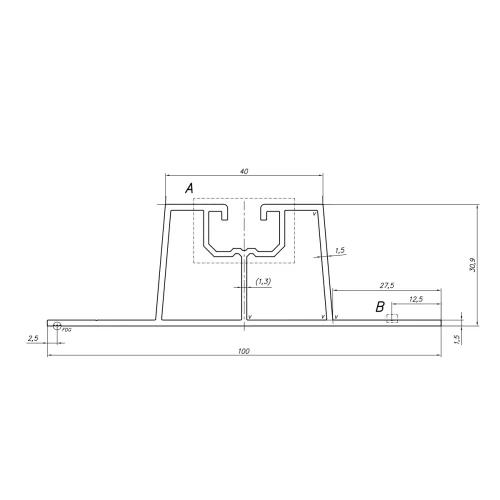

Przekrój techniczny mostka trapezowego H-30 z wymiarami: podstawa 100 mm, kanał górny 40 mm, wysokość 30,9 mm

Przekrój profilu ukazuje trapezową konstrukcję z szeroką podstawą 100 mm zwężającą się do kanału montażowego 40 mm w górnej części. Grubość ścianki wynosząca 1,5 mm przy grubości płyty podstawy 2,5 mm zapewnia odpowiednią sztywność przy zachowaniu niskiej masy całkowitej. Kształt profilu odwzorowuje geometrię typowych blach trapezowych, gwarantując stabilne przyleganie do podłoża.

Film prezentujący mostek trapezowy do montażu paneli fotowoltaicznych na blasze trapezowej

Wymiary

Przekrój (szerokość × wysokość)	100 × 30,9 mm
Długość	330 mm
Grubość ścianki	1,5 mm
Grubość płyty podstawy	2,5 mm
Szerokość kanału montażowego	40 mm
Masa na metr	0,983 kg/m

Materiał i wykończenie

Materiał / stop	aluminium 6060
Uszczelka EPDM	tak

Montaż i kompatybilność

Kanał montażowy / typ rowka	górny kanał 40 mm (wpust przesuwny / wkładka gwintowana / śruba młotkowa)
Rodzaj dachu / podłoża	dachy z blachy trapezowej
Sposób łączenia	otwory wiercone na miejscu montażu

Właściwości fizyczne

Waga sztuki	0,325 kg
Odporność na korozję	tak — aluminium 6060 odporne na czynniki zewnętrzne

Bezpieczeństwo produktu (GPSR)
