Mostek trapezowy aluminiowy H-60 z EPDM 330 mm – montaż PV na blasze trapezowej

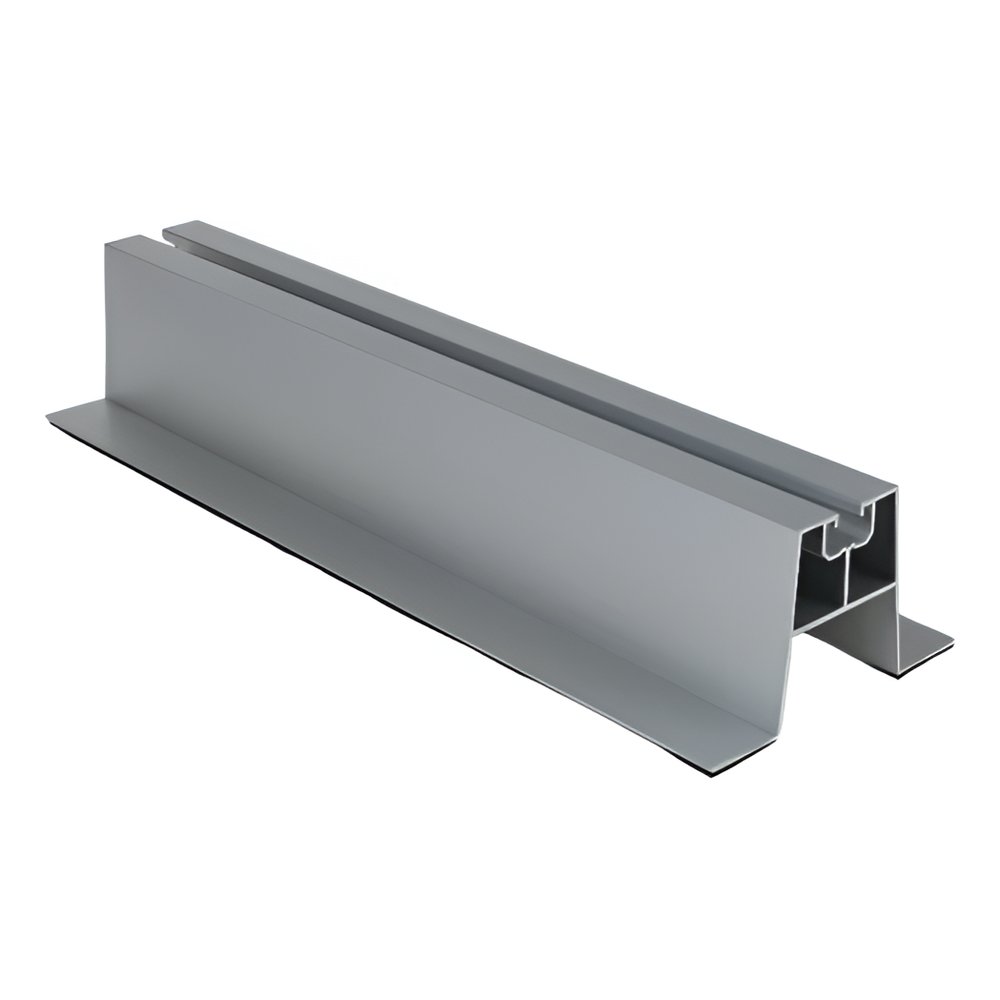

Mostek trapezowy aluminiowy H-60 330 mm z uszczelką EPDM – widok perspektywiczny profilu

Aluminiowy mostek trapezowy H-60 z uszczelką EPDM to element konstrukcyjny przeznaczony do bezpośredniego mocowania modułów fotowoltaicznych na dachach pokrytych blachą trapezową. Profil o wysokości 60 mm zapewnia odpowiedni dystans między panelem a powierzchnią dachu, co umożliwia swobodny przepływ powietrza pod modułem — naturalne chłodzenie podnosi wydajność instalacji i wydłuża żywotność paneli. Mostek współpracuje z zaciskami środkowymi i końcowymi, które mocuje się do górnego kanału szyny za pomocą wpustu przesuwnego, wkładki gwintowanej lub śruby młotkowej. Otwory montażowe wykonuje się bezpośrednio na dachu, co daje pełną elastyczność dopasowania do rozstawu fal blachy trapezowej. Zintegrowana uszczelka EPDM na podstawie profilu chroni pokrycie dachowe przed uszkodzeniem i zapewnia szczelność w miejscu styku z blachą.

Kluczowe zalety dla ekip montażowych

Bezpośredni montaż na blasze trapezowej — bez konieczności stosowania dodatkowych podkonstrukcji

Wysokość 60 mm gwarantuje wentylację pod panelem, co przekłada się na lepsze chłodzenie modułów i wyższą produkcję energii w upalne dni

Aluminium 6060 odporne na korozję — długoletnia eksploatacja bez konserwacji

Uszczelka EPDM w komplecie chroni blachę i eliminuje ryzyko przecieków

Otwory wiercone na miejscu — pełna swoboda dopasowania do rozstawu fal dachu

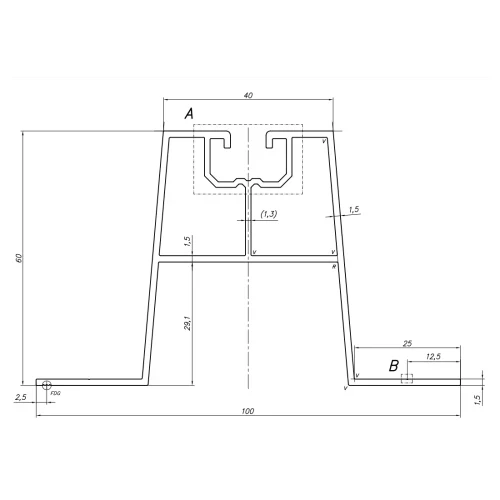

Rysunek techniczny przekroju mostka trapezowego H-60 z wymiarami: szerokość podstawy 100 mm, wysokość 60 mm, kanał górny 40 mm

Przekrój profilu o szerokości podstawy 100 mm i górnym kanale montażowym 40 mm zapewnia stabilne osadzenie zacisków. Ścianki o grubości 1,5 mm zachowują optymalny stosunek wytrzymałości do masy. Aluminium 6060 nadaje się do anodowania, co pozwala na dodatkową ochronę powierzchni i estetyczne wykończenie w razie potrzeby.

Film prezentujący mostek trapezowy do montażu paneli fotowoltaicznych na blasze trapezowej

Wymiary

Przekrój (szerokość × wysokość)	100 × 60 mm
Długość	330 mm
Grubość ścianki	1,5 mm
Szerokość kanału górnego	40 mm
Masa na metr	1,199 kg/m

Materiał i wykończenie

Materiał / stop	aluminium 6060
Uszczelka EPDM	tak — zintegrowana na podstawie profilu
Kolor	srebrny (surowe aluminium)

Montaż i kompatybilność

Kanał montażowy / typ rowka	górny kanał pod wpust przesuwny / wkładkę gwintowaną / śrubę młotkową
Rodzaj dachu / podłoża	dachy z blachy trapezowej
Sposób łączenia	zaciski środkowe i końcowe; otwory wiercone na miejscu montażu

Pozostałe parametry

Ilość w opakowaniu	1 szt.
