Klemy PV: klemy boczne i środkowe do modułów fotowoltaicznych
Klemy z tej kategorii mocują moduły fotowoltaiczne do aluminiowych profili montażowych. W ofercie znajdziesz klemy boczne (końcowe) do krawędzi rzędu paneli oraz klemy środkowe do szczeliny między dwoma panelami. Warianty różnią się wysokością roboczą, wykończeniem i systemem mocowania. Przeznaczone są dla instalatorów systemów PV na dachach płaskich, dachach skośnych i konstrukcjach gruntowych.
Co znajdziesz w tej kategorii
- Klemy dociskowe boczne H30, H32, H35 i H40 z aluminium 6060, z otworem M8, w wykończeniu surowym, anodowanym lub lakierowanym.
- Regulowane klemy boczne z rowkami przesuwnymi do ramek modułów o grubości 30-50 mm, z surowego lub anodowanego aluminium 6060.
- Klemy środkowe H8, H11, H24 i H25, także w wersjach niskoprofilowych, z otworem M8 i długością L50.
- Klemy z pinem uziemiającym z aluminium 6063-T66 lub EN AW 6060, do wyrównania potencjałów między modułem a konstrukcją.

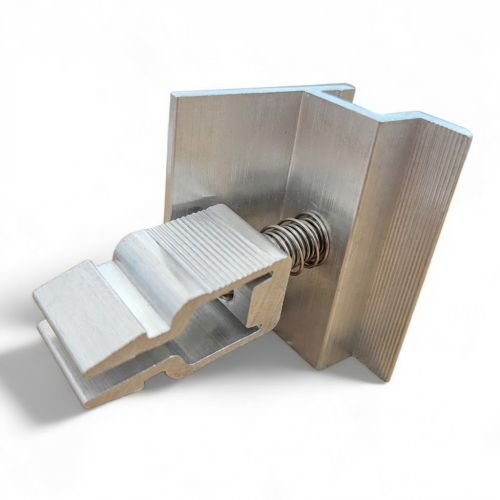

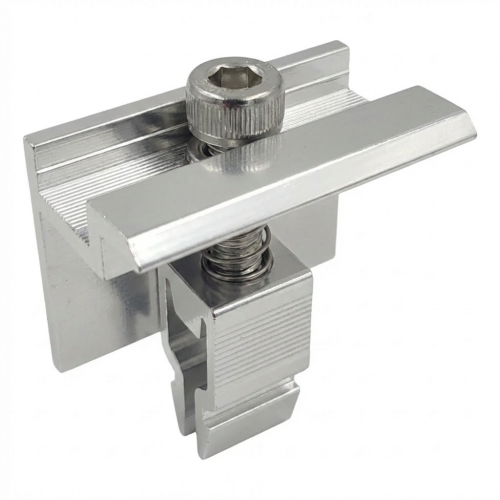

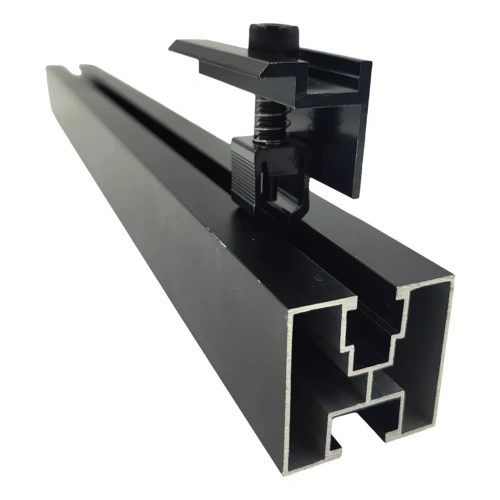

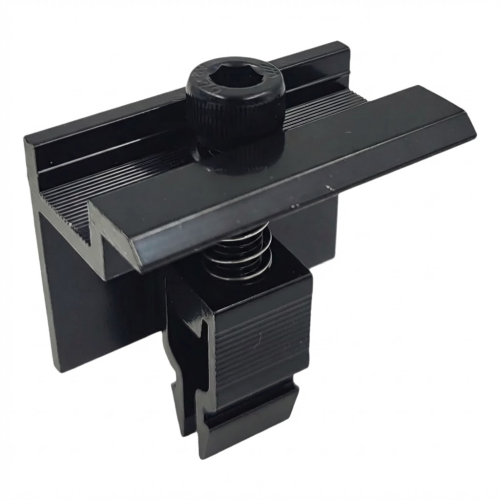

- Klemy boczne i środkowe KLIK L50 (typ 2) z zatrzaskiem, w kolorze srebrnym lub czarnym, ze śrubą i nakrętką lub śrubą A2.
- Klemy boczne i środkowe dostarczane ze śrubą i wkładką do ramek 30 mm lub 35 mm, ze śrubami DIN 912 M8x20 lub M8x25.
- Kątownik montażowy Synerga ZU-1 ze stali nierdzewnej 304 (1.4301), 30×30×30 mm, z gwintem M8, do wiat garażowych i konstrukcji gruntowych.
Jak wybrać
- Grubość ramki: wysokość robocza musi odpowiadać ramce modułu. Stałe klemy boczne obejmują 30, 32, 35 i 40 mm. Wersje regulowane obejmują zakres 30-50 mm.
- Położenie klemy: klemy boczne stosuj na końcach rzędu, a klemy środkowe między sąsiednimi panelami.
- Materiał i wykończenie: wybierz aluminium 6060 lub 6063-T66. Dostępne wykończenia to surowe, anodowane na srebrno lub czarno, lakierowane i malowane proszkowo na czarno.
- Uziemienie: wybierz klemę z pinem uziemiającym, jeśli potrzebujesz wyrównania potencjałów bez dodatkowych podkładek.
- System mocowania: wybierz otwór M8, zatrzask KLIK lub zestaw ze śrubą i wkładką, dopasowany do szyny i elementów złącznych.
Typowe zastosowania
Klemy te utrzymują moduły PV na aluminiowych profilach montażowych na dachach płaskich i skośnych. Klemy boczne zamykają rząd paneli. Klemy środkowe łączą dwa moduły, a ich ząbki chwytają ramki i zapobiegają przesuwaniu się paneli. Kilka wersji pasuje do profili z rowkiem teowym, ze śrubą sześciokątną oraz do profili trapezowych. Kątownik Synerga ZU-1 stanowi podparcie dla klem na wiatach garażowych i konstrukcjach gruntowych.
Najczęściej zadawane pytania
Gdzie stosuje się klemy boczne, a gdzie środkowe?
Klemy boczne zamykają rząd paneli na krawędzi instalacji. Klemy środkowe stosuje się między dwoma sąsiednimi panelami.
Które klemy zapewniają uziemienie?
Wersje z pinem uziemiającym. Wymienione modele z aluminium 6063-T66 zapewniają wyrównanie potencjałów bez dodatkowych podkładek.
Jaki jest maksymalny moment dokręcania klem KLIK?
Dla klem bocznych KLIK ze śrubą A2 z tej kategorii podany maksymalny moment dokręcania wynosi 20 Nm.
Nie masz pewności, która klema pasuje do ramki modułu i szyny? Skontaktuj się z naszym wsparciem technicznym, a pomożemy w doborze.
