Klema boczna H30 czarna anodowana – klema końcowa PV L50

Dostępność: W magazynie (duże ilości)

Dostawa w ciągu: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Ciężar: 0.02 kg

Cena/ szt.: 1,46 zł 1.46

zawiera 23% VAT, bez kosztów dostawy

Cena netto/ szt.: (1,19 zł)

bez 23% VAT i kosztów dostawy

* Opcje pakowania:

Szt.
Pakiet: 250 Sztuk
Pakiet: 5000 Sztuk
Pakiet: 10000 Sztuk

ilość szt.

Razem:

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Ocena:

Producent: -

Kod produktu: PV-03-02

poleć znajomemu

Opis

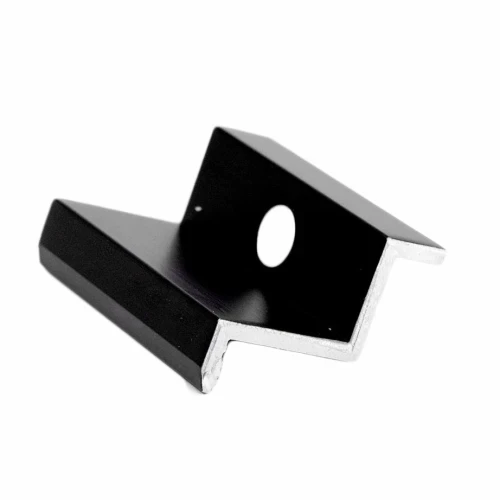

Klema boczna H30 czarna anodowana – klema końcowa PV L50

Klema boczna (końcowa) H30 do mocowania zewnętrznej krawędzi paneli fotowoltaicznych o grubości ramki 30 mm. Wykonana z aluminium 6060 z czarnym anodowaniem, które zwiększa odporność na korozję i zapewnia estetyczny wygląd instalacji.

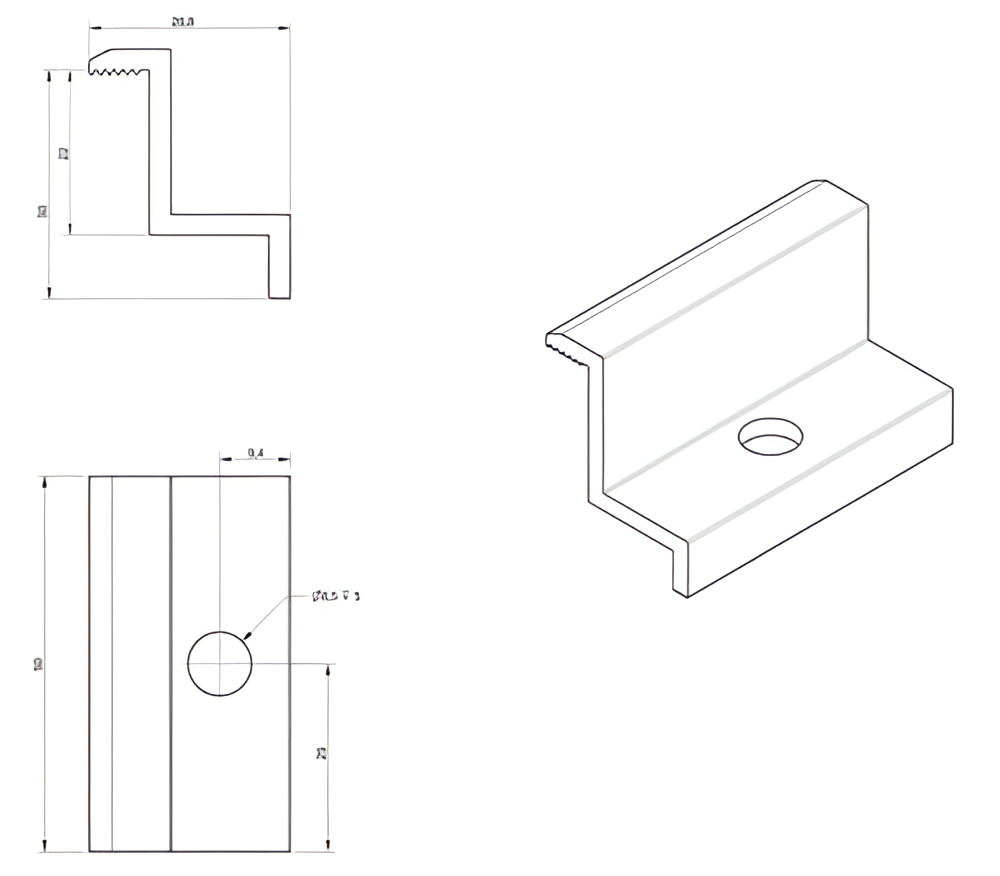

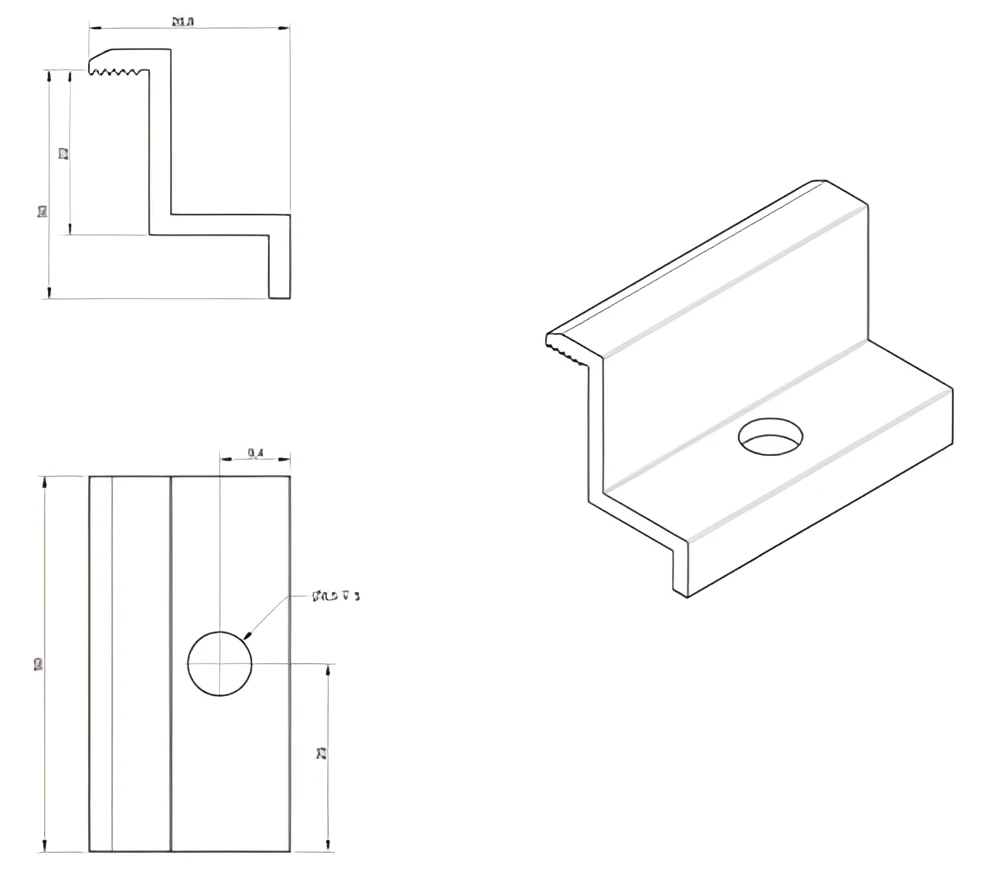

Rysunek techniczny klemy bocznej H30 – rzuty wymiarowe i widok izometryczny

Zastosowanie i montaż

Klema boczna służy jako element wykończeniowy na końcach rzędów modułów fotowoltaicznych — zarówno na dachach płaskich, jak i spadzistych. Do mocowania paneli pomiędzy sobą należy stosować klemy środkowe. W zestawie znajduje się wyłącznie klema aluminiowa — śrubę i nakrętkę należy dobrać osobno.

Kompatybilność z profilami montażowymi

Profile aluminiowe na śrubę sześciokątną

Profile aluminiowe na śrubę T

Profile trapezowe do dachów z blachy trapezowej

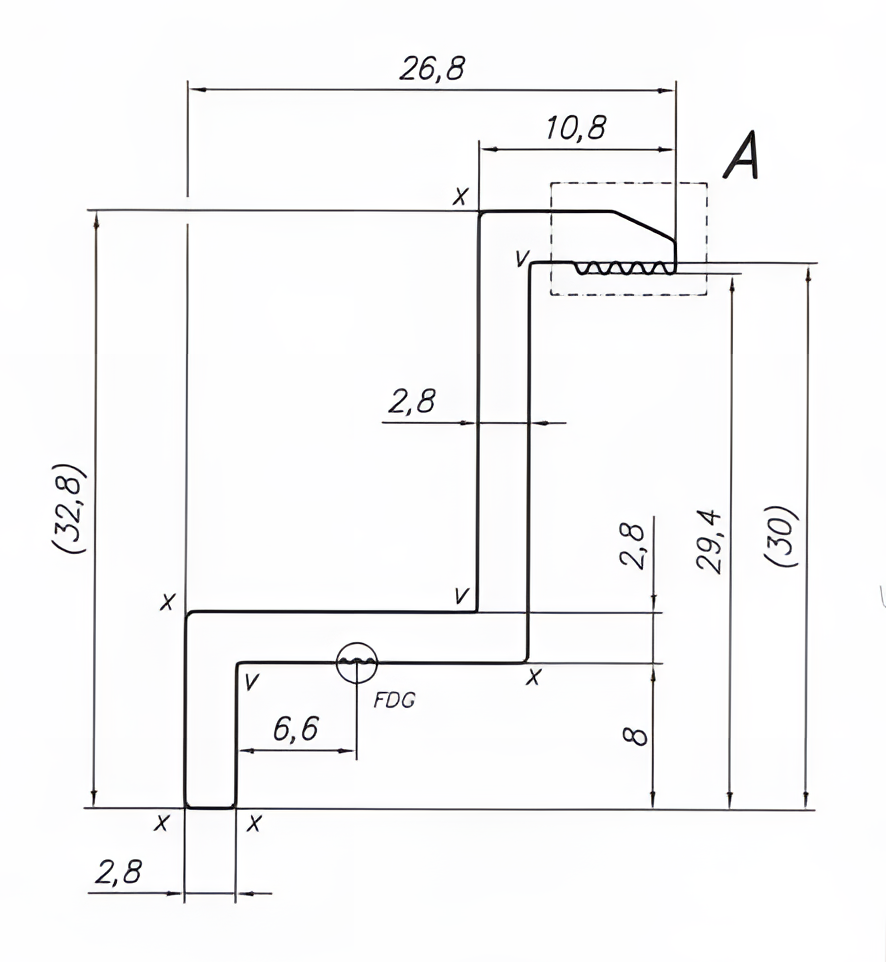

Rysunek wymiarowy profilu klemy bocznej H30 – przekrój z wymiarami szczegółowymi

Wymiary i parametry techniczne

Szerokość: 26,8 mm

Wysokość całkowita: 32,8 mm

Wysokość robocza (H): 30 mm

Długość: 50 mm

Otwór montażowy: Ø8,5 mm (na śrubę M8)

Grubość ścianki: 2,8 mm

Materiał: aluminium 6060

Wykończenie: czarne anodowanie

Kolor: czarny

Dobór śruby imbusowej DIN 912

Typ profilu	Rozmiar śruby
Profil teowy	M8x20
Profil sześciokątny	M8x20
Mostek trapezowy (pod wpust)	M8x20
Mostek trapezowy (pod śrubę sześciokątną)	M8x20

Zalecany moment dokręcania należy dobrać zgodnie z wytycznymi producenta paneli fotowoltaicznych.

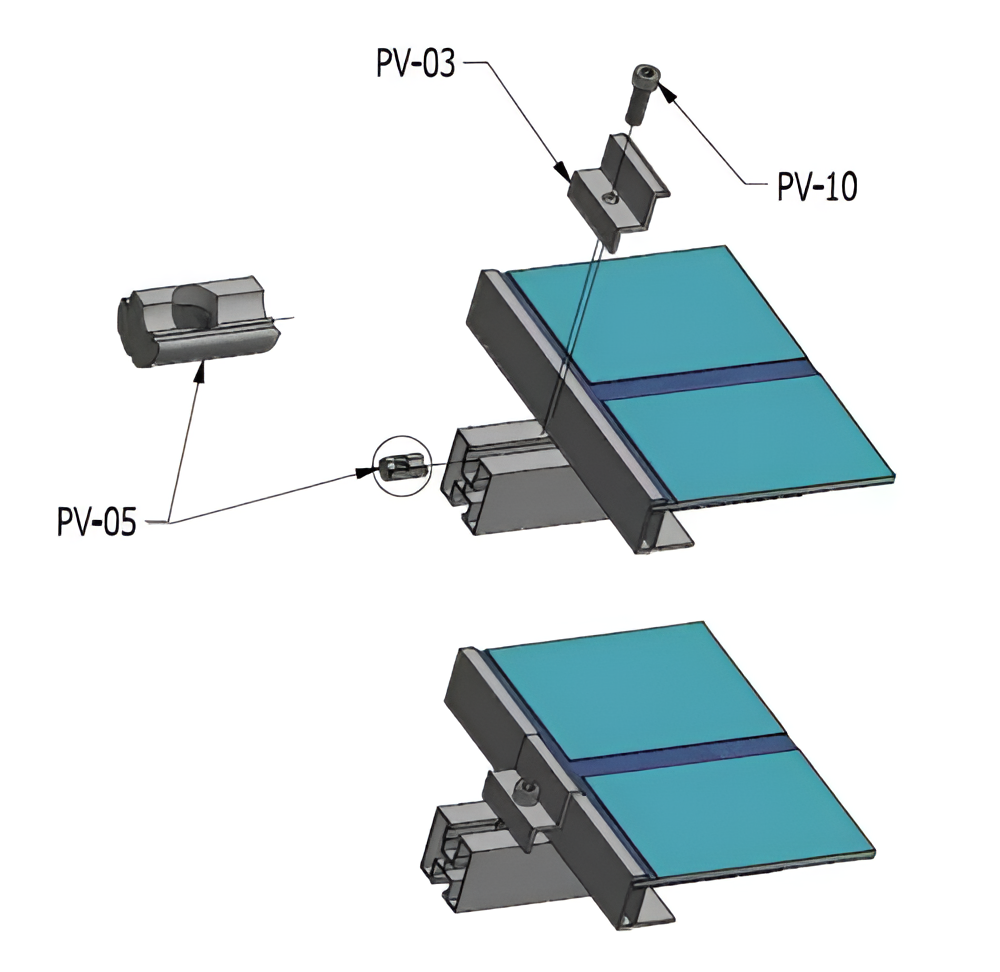

Schemat montażu klemy bocznej z wpustem przesuwnym i śrubą na profilu aluminiowym

Na schemacie montażowym przedstawiono sposób osadzenia klemy bocznej na profilu aluminiowym z użyciem wpustu przesuwnego oraz śruby imbusowej. Klema dociska krawędź modułu fotowoltaicznego, zapewniając stabilne i bezpieczne mocowanie.

Instrukcja montażu wpustów przesuwnych i śrub na profilu aluminiowym systemu fotowoltaicznego

Dane techniczne

Typ klemy	Boczna
Grubość panelu [mm]	30
Kolor	Czarny
Pin uziemiający	Nie
Dodatkowe wyposażenie	Brak
