Klema dociskowa boczna H30 Aluminium 6060 Otwór M8

Przejdź do sekcji Opinie

Klema boczna aluminiowa | Grubość ramki 30mm | Otwór M8. Element montażowy do mocowania zewnętrznej krawędzi paneli fotowoltaicznych. Wymiary klemy 26,8x32,8x50mm, otwór Ø8,5mm pod śrubę M8. Wykonana z aluminium 6060, kolor srebrny. Kompatybilna z modułami PV o grubości ramki 30mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1,11 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] Klemy #34

  • Typ klemy Boczna
  • Grubość panelu [mm] 30
  • Kolor Srebrny
  • Pin uziemiający Nie
  • Dodatkowe wyposażenie Brak

Opis

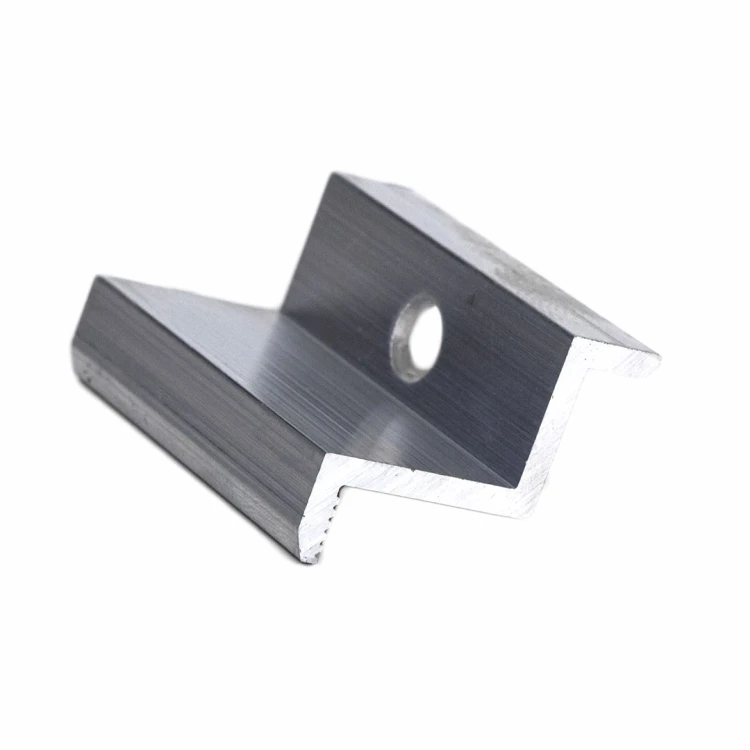

Klema boczna H30 srebrna

Klema boczna (końcowa) do mocowania modułów fotowoltaicznych. Przeznaczona do paneli o grubości ramki 30 mm.

W zestawie: klema aluminiowa. Śrubę i nakrętkę należy dobrać osobno.

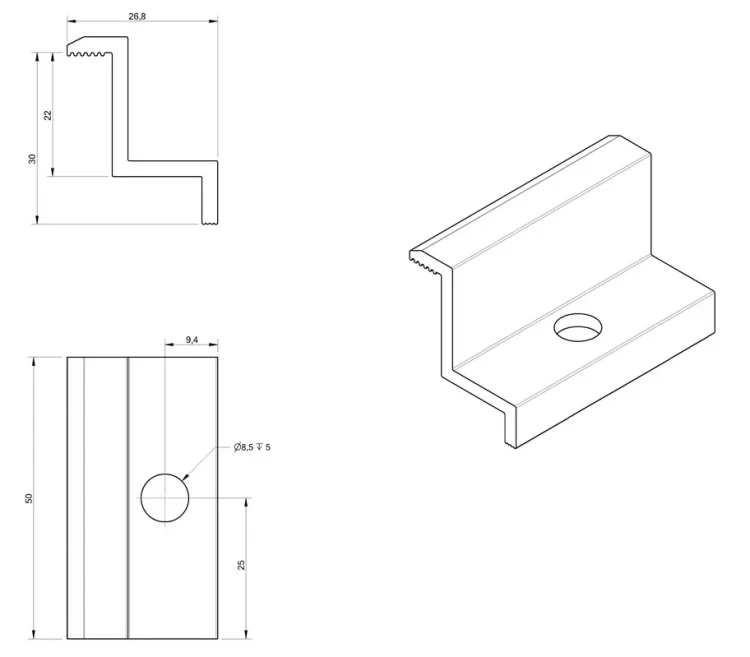

Widok klemy bocznej z różnych stron.

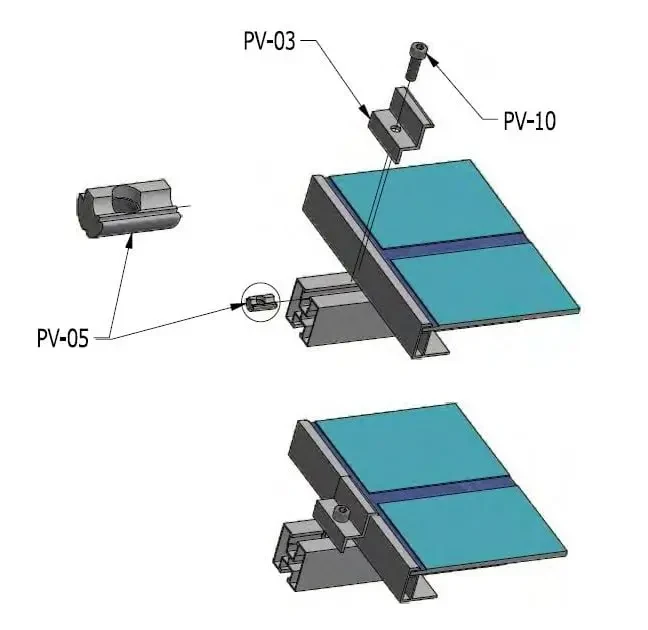

Instrukcja montażu blaszki stykowej uziemiającej.

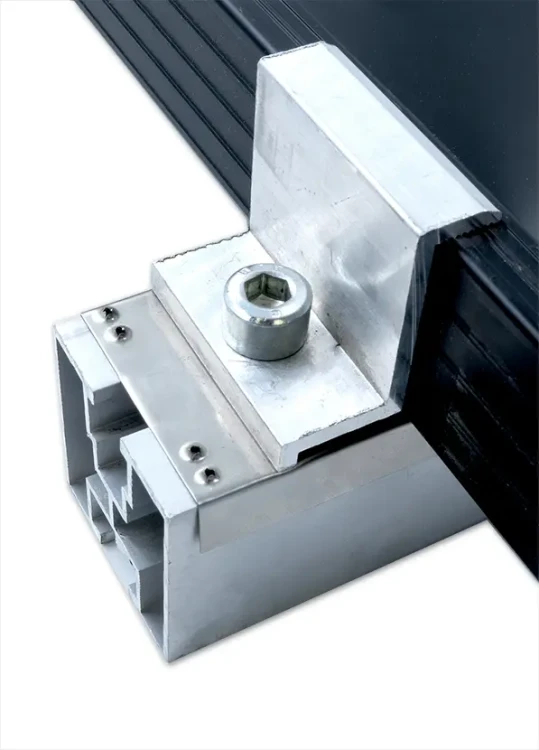

Prawidłowo zamontowana klema z blaszką uziemiającą i panelem.

Klema boczna służy do mocowania zewnętrznej krawędzi panelu fotowoltaicznego do aluminiowego profilu konstrukcyjnego. Stosowana jest jako element wykończeniowy na końcach rzędów modułów — zarówno na dachach płaskich, jak i spadzistych. Do mocowania paneli pomiędzy sobą należy stosować klemy środkowe.

Klema wykonana z aluminium 6060 w naturalnym kolorze srebrnym. Aluminium charakteryzuje się wysoką odpornością na korozję i warunki atmosferyczne.

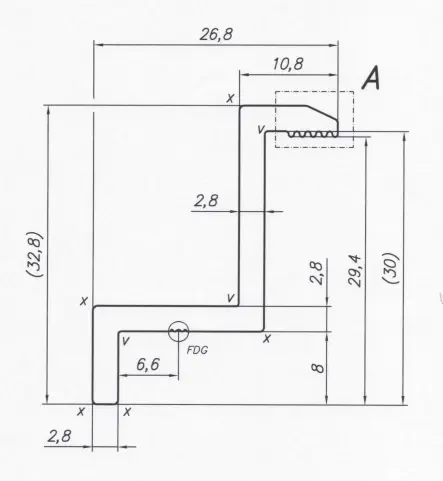

Wymiary: szerokość 26,8 mm, wysokość 32,8 mm, długość 50 mm, otwór Ø8,5 mm (na śrubę M8).

Klema jest kompatybilna z profilami montażowymi:

  • Profile aluminiowe na śrubę sześciokątną
  • Profile aluminiowe na śrubę T
  • Profile trapezowe do dachów z blachy trapezowej

Dobór śruby imbusowej DIN 912:

Specyfikacja

Typ profiluRozmiar śruby
Profil teowyM8x20
Profil sześciokątnyM8x20
Mostek trapezowy (pod wpust)M8x20
Mostek trapezowy (pod śrubę sześciokątną)M8x20

Uwaga: zalecany moment dokręcania należy dobrać zgodnie z wytycznymi producenta paneli fotowoltaicznych.
