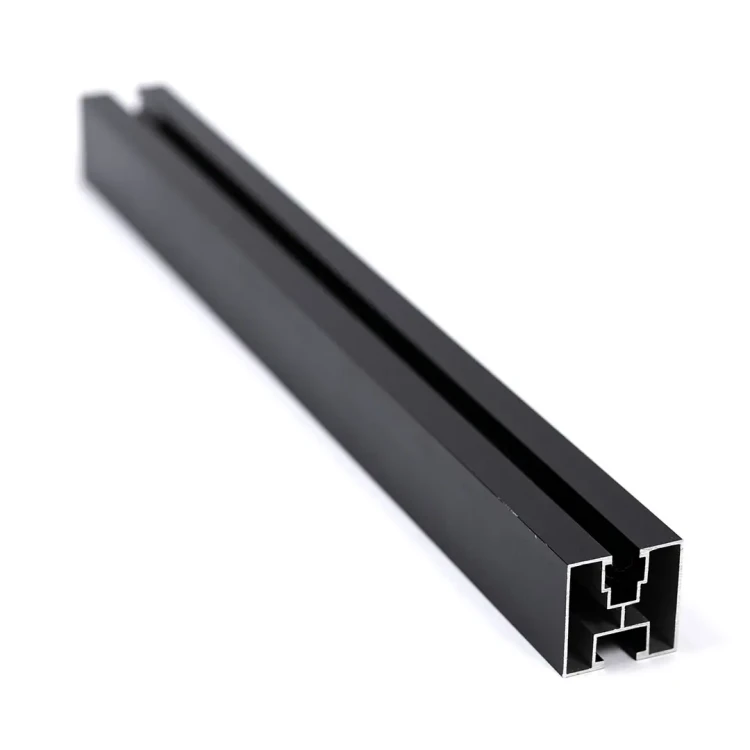

Profil aluminiowy 40x40 mm 221 cm anodowany do śrub sześciokątnych M10

Przejdź do sekcji Opinie

Profil aluminiowy 40x40 mm | Długość 221 cm | Anodowany. Profil montażowy ze stopu aluminium 6060 do instalacji fotowoltaicznych. Mocowanie na śruby sześciokątne M10, kompatybilny z obejmami środkowymi i końcowymi. Odporność na korozję, trwałość w warunkach zewnętrznych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 98,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

Niedostępny
Niedostępny
Niedostępny
Niedostępny
szt.
Dostępność:
brak towaru

Cechy produktu

[PIM] Profile montażowe #6

  • Długość [mm] 2210
  • Profil [mm] 40×40
  • Typ rowka Pod śrubę sześciokątną
  • Wykończenie Anodowane

Opis

Profil montażowy PV 40 × 40 mm
40 × 40 mmPrzekrój
221 cm2210 mm
Aluminium 6060anodowane na czarno
1,2 mmŚcianka

Długość 221 cm – przesyłka spedycyjna

Profil tej długości jest za długi dla kuriera – wysyłamy go przesyłką spedycyjną (dłużycową); koszt zobaczysz w koszyku. Odcinki do 195 cm wysyłamy kurierem.

Filmy o produkcieZobacz profil z bliska i obejrzyj, jak montuje się elementy systemu.

Do czego służy

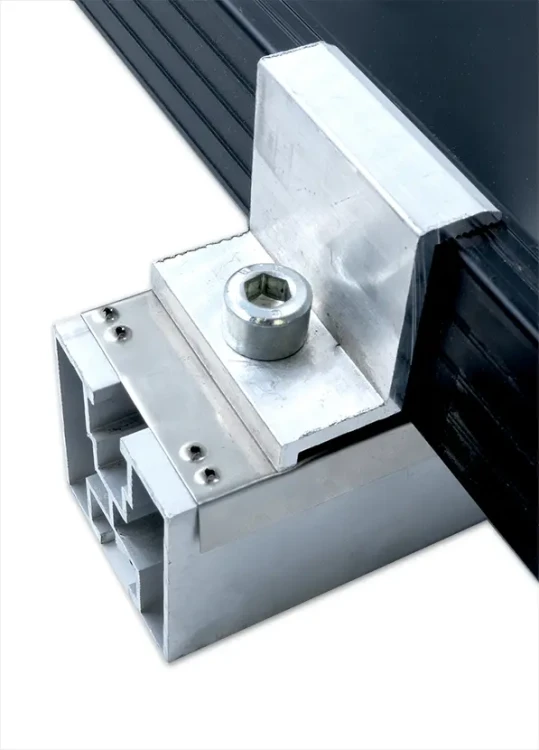

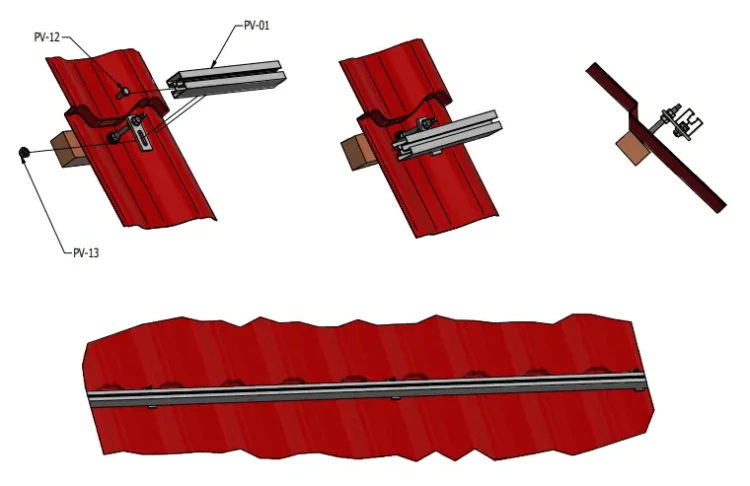

Aluminiowa szyna montażowa do instalacji fotowoltaicznych. Na górze profilu mocuje się panele klemami środkowymi i końcowymi, a od spodu przykręca się go do haków dachowych, adapterów lub trójkątów.

  • ✓Montujesz panele fotowoltaiczne na hakach dachowych, adapterach albo trójkątach.
  • ✓Klemy paneli mocujesz na M8 (kanał górny).
  • ✓Profil łączysz z hakiem lub adapterem śrubą sześciokątną M10 (DIN 933) z nakrętką kołnierzową (kanał dolny).
  • ✓Potrzebujesz odcinka 221 cm, w kolorze czarnym (anodowany) – inne długości są w tabeli porównań niżej.

Nie pomyl profili

Masz śruby młotkowe 28/15? Wybierz profil pod śrubę młotkową 28/15 – ten profil ma kanał dolny pod śrubę sześciokątną.

Przekrój profilu

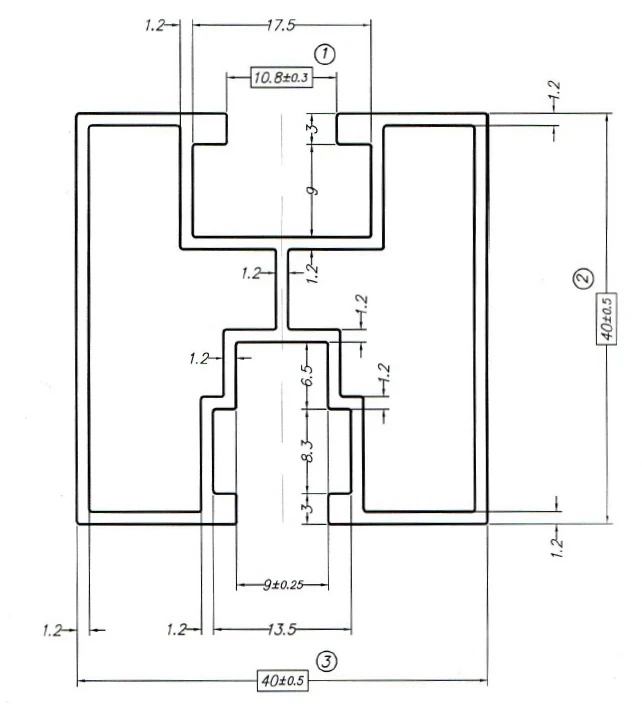

Rysunek przekroju profilu 40 × 40 mm: szerokość 40 mm, wysokość 40 mm, szczelina kanału górnego 9 mm, szczelina kanału dolnego 10,8 mm
Powiększ przekrój
Górakanał na obejmy modułów (M8)Dółkanał na łeb śruby sześciokątnej M10 – haki, adaptery, trójkąty

Rysunek poglądowy, wymiary nominalne w mm. Rysunek producenta z tolerancjami – w plikach do pobrania.

Dobór mocowań

Kanał górny · szczelina 9 mm, komora 13,5 mmObejmy środkowe i końcowe modułów – mocowanie M8
Łeb śruby sześciokątnej M8 (13 mm) mieści się w komorze 13,5 mm. Obejmy dobierz do grubości ramy.
Śruba sześciokątna M10 (DIN 933)Kanał dolny · szczelina 10,8 mm, szerokość 17,5 mmŚruba sześciokątna M10 (DIN 933)
Długość śruby dobierz do mocowania:
śruba M10×20śruba M10×25śruba M10×30
Łeb śruby wsuń w kanał od końca profilu i przesuń do miejsca mocowania. Do haków dachowych, adapterów lub trójkątów.
nakrętka kołnierzowa M10Nakrętkanakrętka kołnierzowa M10
Do śruby w kanale dolnym.
PrzedłużanieŁączniki profili – sprzedawane osobno

Dane techniczne

Przekrój40 × 40 mm
Długość2210 mm
Grubość ścianki1,2 mm
Szczelina kanału górnego9 mm
Szerokość komory kanału górnego13,5 mm
Szczelina kanału dolnego10,8 mm
Szerokość kanału dolnego17,5 mm
Stopaluminium 6060
Wykończenieanodowany na czarno

Wymiary nominalne wg karty katalogowej.

Zastrzeżenie

Rozstaw podpór i nośność określa projekt konstrukcji – z uwzględnieniem obciążeń śniegiem i wiatrem oraz konstrukcji dachu.
