Profil montażowy PV aluminiowy 40×40 mm / 625 cm – na śruby sześciokątne M10

Dostępność: W magazynie (duże ilości)

Dostawa w ciągu: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Ciężar: 4.92 kg

Cena/ szt.: 168,66 zł 168.66

zawiera 23% VAT, bez kosztów dostawy

Cena netto/ szt.: (137,12 zł)

bez 23% VAT i kosztów dostawy

* Opcje pakowania:

Szt.
Pakiet: 16 Sztuk
Pakiet: 174 Sztuk
Pakiet: 348 Sztuk

ilość szt.

Razem:

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Ocena:

Producent: -

Kod produktu: PV-01-02

poleć znajomemu

Opis

Profil montażowy PV aluminiowy 40×40 mm / 625 cm – na śruby sześciokątne M10

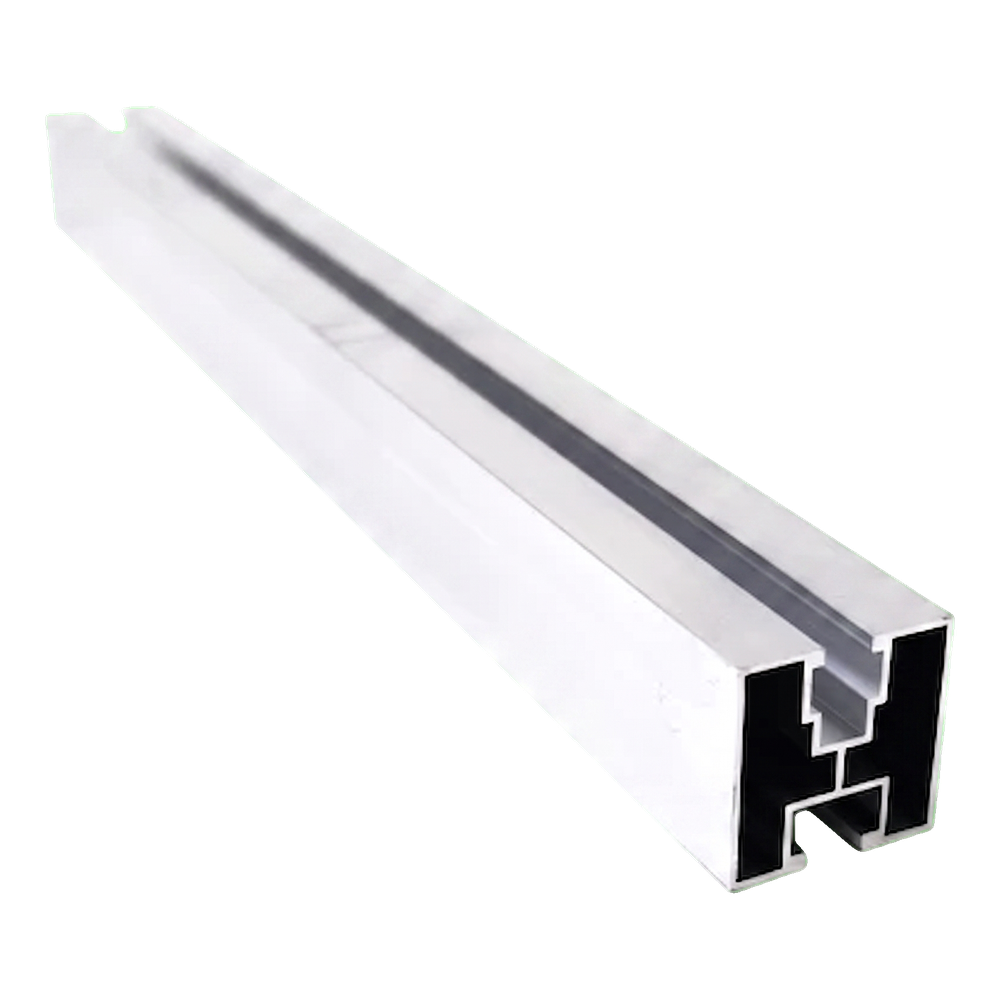

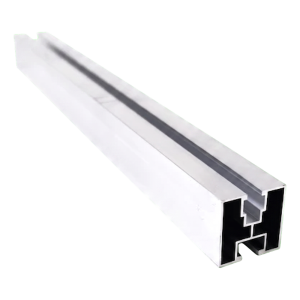

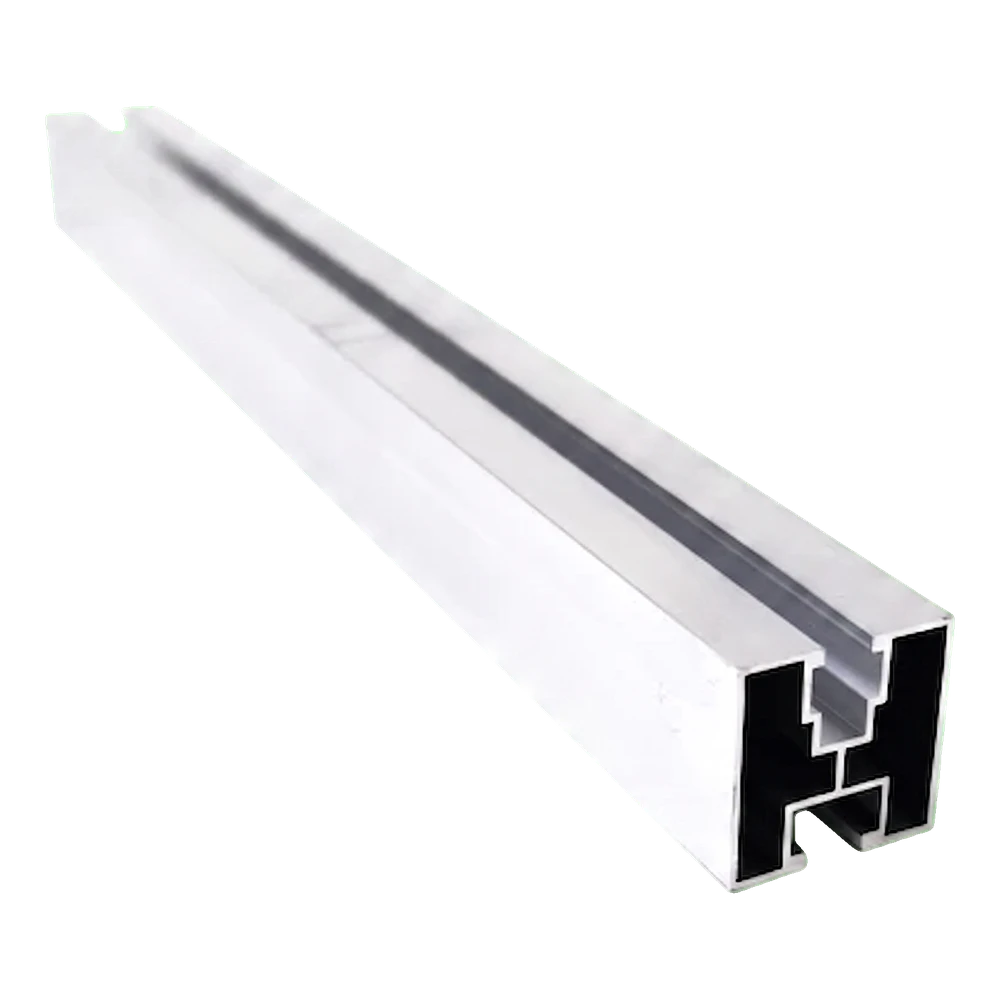

Profil montażowy aluminiowy 40×40 mm z dwoma kanałami szynowymi – widok perspektywiczny

Profil montażowy PV 40×40 mm o długości 625 cm to podstawowy element konstrukcji nośnej instalacji fotowoltaicznych na dachach skośnych. Wykonany ze stopu aluminium 6060 łączy niską masę własną z dobrą wytrzymałością mechaniczną i wysoką odpornością na korozję. Dwukanałowa konstrukcja przekroju — z górnym kanałem szynowym do mocowania klem modułowych oraz dolnym kanałem do połączenia z hakami dachowymi, adapterami lub trójkątami — pozwala na szybki i pewny montaż całego systemu. Profil jest przystosowany do śrub sześciokątnych M10 DIN 933 w kanale dolnym oraz nakrętek kwadratowych M8 w kanale górnym, co zapewnia kompatybilność z popularnymi obejmami środkowymi i końcowymi dostępnymi na rynku.

Kluczowe zalety dla instalatora

Dwukanałowy przekrój 40×40 mm umożliwia niezależne mocowanie modułów PV (kanał górny) i podkonstrukcji dachowej (kanał dolny)

Aluminium 6060 zapewnia odporność na korozję i wpływ czynników atmosferycznych — profil dostępny również w wersji anodowanej na czarno dla zwiększonej ochrony i estetyki

Długość można zwiększyć za pomocą łączników profili dostępnych osobno, co daje elastyczność przy projektowaniu rozstawu szyn

Grubość ścianki 1,2 mm przy masie zaledwie 0,82 kg/m minimalizuje obciążenie konstrukcji dachu

Stop aluminium 6060 nadaje się do anodowania, zapewniając dodatkową ochronę i dekoracyjne wykończenie powierzchni

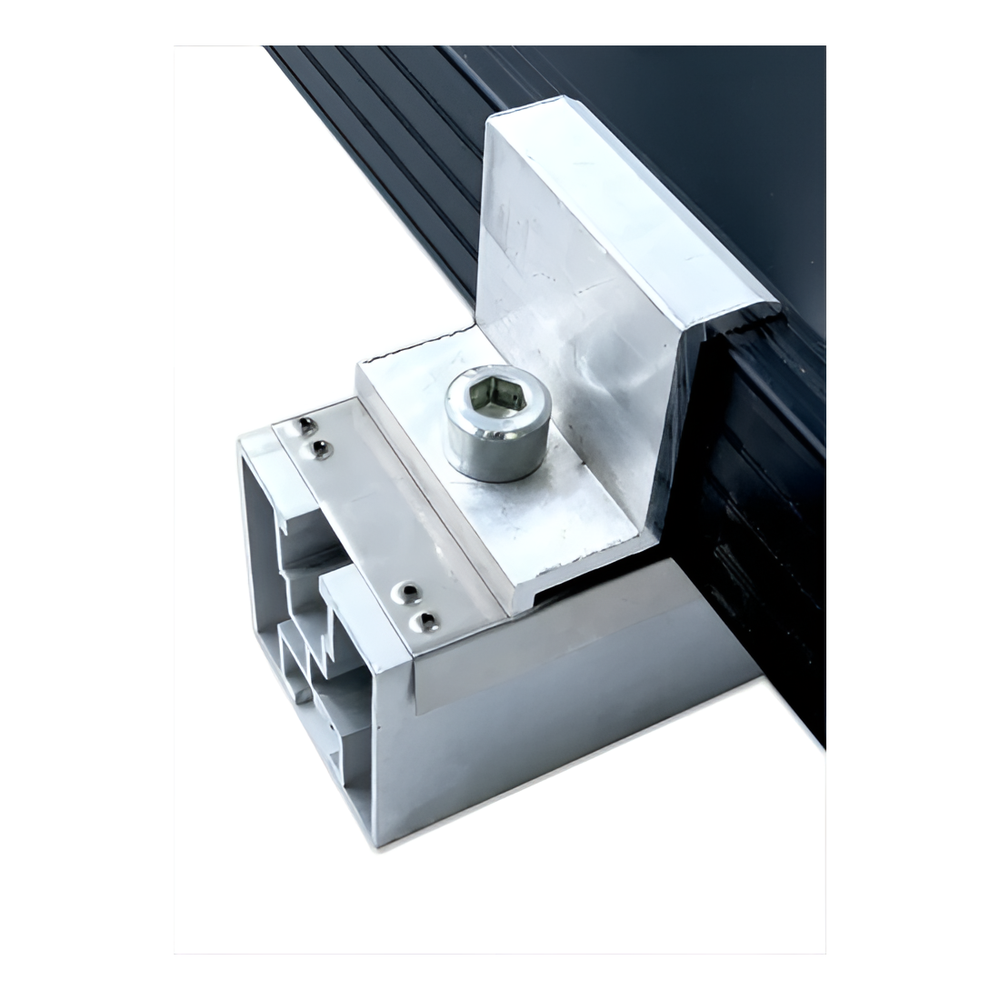

Profil aluminiowy 40×40 z zamontowaną klemą końcową – widok detalu mocowania

Profil sprawdza się jako szyna nośna w systemach montażowych na dachach skośnych krytych blachodachówką, blachą trapezową i innymi pokryciami. Górny kanał szynowy przyjmuje klemy (obejmy) środkowe i końcowe, które dociskają ramkę modułu fotowoltaicznego bezpośrednio do profilu. Dolny kanał służy do połączenia z hakami dachowymi lub adapterami mocowanymi do krokwi. Dzięki temu cała konstrukcja tworzy stabilny, wentylowany układ nośny, przenoszący obciążenia wiatrowe i śniegowe na więźbę dachową.

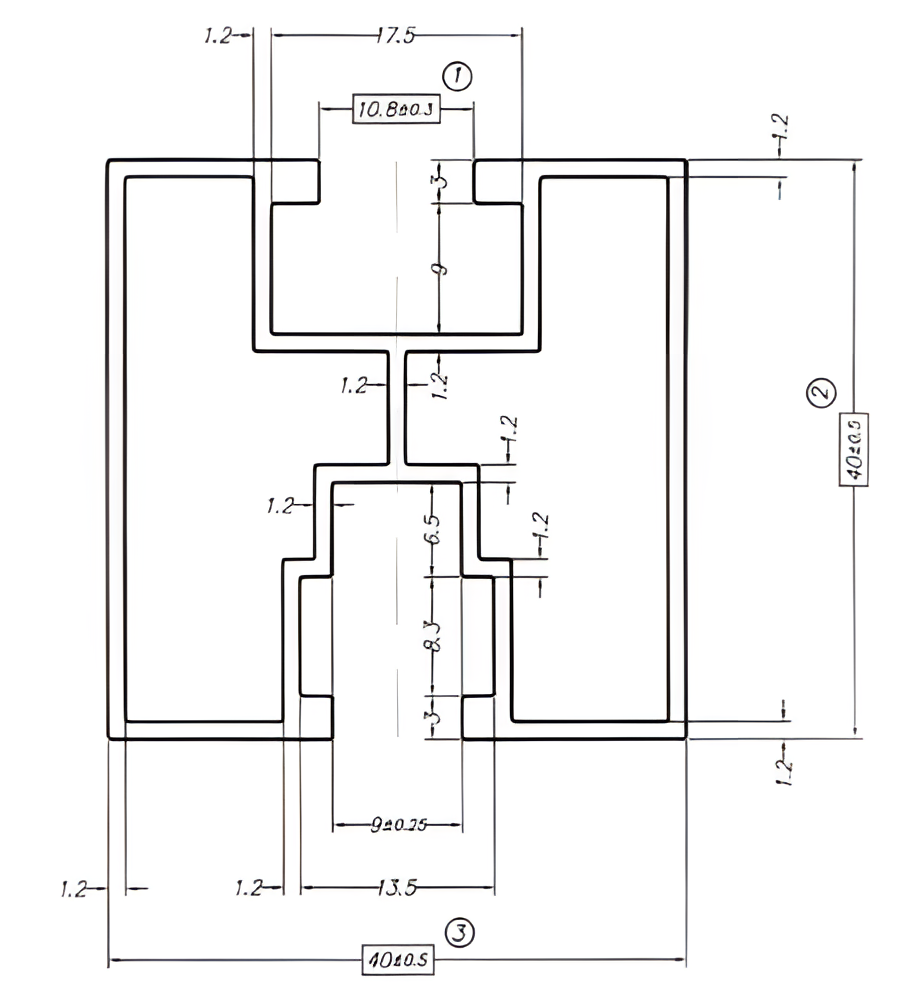

Rysunek wymiarowy przekroju profilu 40×40 mm z oznaczonymi wymiarami kanałów i ścianek

Przekrój i wymiary kanałów

Rysunek techniczny przekroju pokazuje szczegółową geometrię profilu. Zewnętrzne wymiary to 40 ±0,5 × 40 ±0,5 mm. Górny kanał szynowy ma szerokość otworu 10,8 ±0,3 mm i jest przystosowany do nakrętek kwadratowych M8. Dolny kanał szynowy ma szerokość otworu 9 ±0,75 mm i głębokość umożliwiającą osadzenie śruby sześciokątnej M10 DIN 933. Grubość ścianki wynosi 1,2 mm na całym obwodzie profilu, co zapewnia równomierne rozłożenie naprężeń przy zachowaniu niskiej masy.

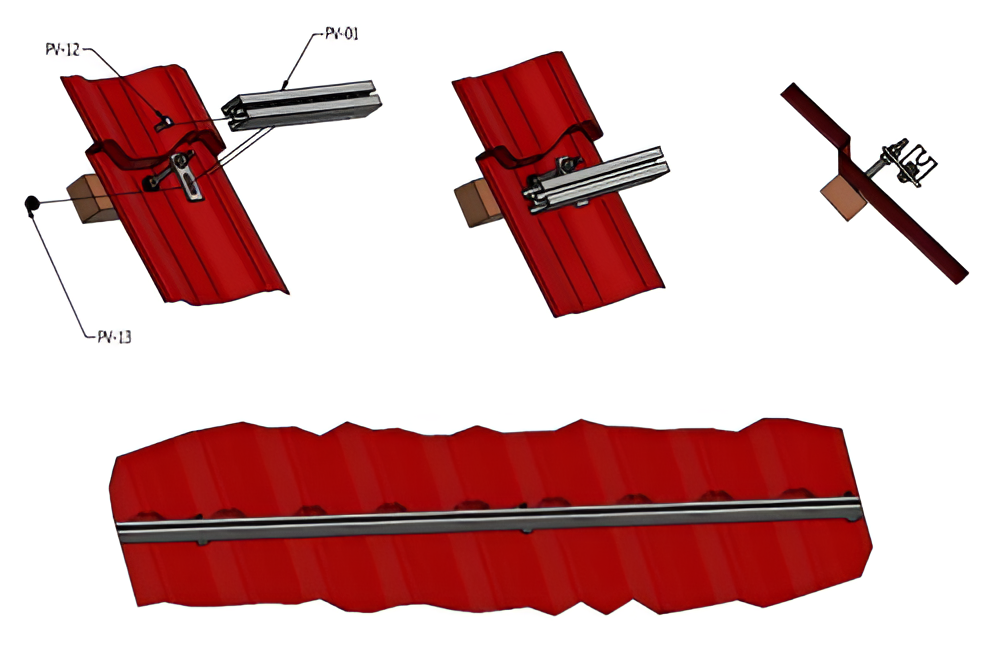

Schemat montażu profilu na dachu skośnym z hakami dachowymi i klemami – widok 3D

Film prezentujący system montażowy z profilem aluminiowym PV

Film prezentujący montaż profilu na konstrukcji dachowej

Film prezentujący zastosowanie profilu w instalacji fotowoltaicznej

Wymiary

Przekrój (szerokość × wysokość)	40 × 40 mm (±0,5 mm)
Długość	625 cm
Grubość ścianki	1,2 mm
Masa na metr	0,82 kg
Szerokość otworu kanału górnego	10,8 ±0,3 mm
Szerokość otworu kanału dolnego	9 ±0,75 mm

Materiał i wykończenie

Materiał / stop	aluminium 6060
Wykończenie powierzchni	surowe (wersja anodowana na czarno dostępna osobno)

Montaż i kompatybilność

Kanał montażowy / typ rowka	podwójny — górny (klemy modułów PV) + dolny (haki / adaptery dachowe)
Kompatybilne śruby	kanał górny: nakrętka kwadratowa M8; kanał dolny: śruba sześciokątna M10 DIN 933
Rodzaj dachu / podłoża	dachy skośne — blachodachówka, blacha trapezowa i inne pokrycia z podkonstrukcją na hakach lub adapterach
Sposób łączenia	łączniki profili (dostępne osobno) umożliwiające przedłużanie szyny

Pozostałe parametry

Wersja anodowana	tak — dostępna w wariancie anodowanym na czarno
Dostawa	FTL (pełna ciężarówka)

Dane techniczne

Długość [mm]	6250
Profil [mm]	40×40
Typ rowka	Pod śrubę sześciokątną
Wykończenie	Naturalne
